MMD模型製作基礎觀念 Part II - 頭髮實做範例

作者:神秘商店│2012-03-24 01:52:47│贊助:1,068│人氣:5696
之前一直沒寫很細的教學,因為那很麻煩,
說實的我自己也沒去上過課或買過書來看什麼的,
都在網路上摸索&思考作法,我相信已寫的那些東西足夠讓你做出一隻模型。

為什麼很麻煩?在此寫一篇比較細部的地方...

這回要來實做頭髮的物理運算。
頭髮在模型也是一個很重要的因素,
範例頭髮外觀,這裡先做前面頭髮的部份:

看到一個外觀,先大概決定要分幾個部位,再想一下自己要弄幾根骨架
我把它分成這些:

左右對稱,於是可以先暫定我們主要要做7條骨架
(一根骨架可以同時控制很多地方,做多了以後你就能自己判斷要幾根骨架了...在此是範例)
分別是前髮1、前髮2、前髮3、橫髮1、橫髮2、橫髮3、橫髮4

那骨架要有多少分支?一般由它水平有幾排頂點來決定
可以用1支,由weight值去控制飄的幅度,也可以直接用很多支,

在此範例,前髮都只用2根骨架,橫髮
紅線就是它大概水平頂點,有8條線,也不一定要弄8根,只是數量的參考
我在此為橫髮13根骨架橫髮37根骨架比較偏頭部的地方直接修weight值

如圖片,按快捷鍵Ctrl+P新增這些骨架:

命名自己改好,前面說過,物理運算的東西是不能控制的,骨架命名看得懂就好
並且將他們的親子關係關聯好
1.前髮1→親bone:頭、表示先(子bone):前髮1先
2.頭>前髮2>前髮2先
3.頭>前髮3>前髮3先
4.頭>橫髮1_1
>橫髮1_2>橫髮1先
5.頭>橫髮2_1>橫髮2_2>橫髮2先
6.頭>橫髮3_1>橫髮3_2>橫髮3_3>橫髮3_4>橫髮3_5>橫髮3_6>橫髮3先
7.頭>橫髮4_1>橫髮4_2>橫髮4_3>橫髮4_4>橫髮4_5>橫髮4_6>橫髮4先
這就是我們剛說的7條骨架

剛創的座標位置都是0、0、0,可以先全部選取
移動到接近頭的位置,等等比較好拉位置:

然後就請一根一根拉位置,骨架在創的時候是依頂點水平決定的,
骨架位置自然也是移到頂點上,完成如圖:

這髮型是左右對稱的,可以只拉左邊,右邊部份就直接輸入骨架座標去處理

然後全選剛剛創的那些骨架,新增物理運算的剛體joint

然後編輯那些東西,剛體:

group跟非衝突group設定好,一般來說頭髮的剛體順位都不會太前面,
看你前面到group多少了,這個數字在他的後面就好;
非衝突group一般也是除了1(身體、肉體)以外都不衝突,只會跟身體衝突,
(如果你有什麼配件在上半身會卡到頭髮,且在MMD表現不正常,請把他們也設定不衝突...)
畢竟像頭髮,破圖一點沒什麼關係,主要前髮不要被臉蛋吃掉就好。

物理演算參數...你就開初音那些別人做好的,看他們設定什麼數字,跟著做就好。
一般來說整條的質量都會一樣越接近末端(髮稍)的部位,移動跟回轉減衰會比較小就是

剛體形狀用條狀就好(我覺得板狀比較會卡...不過這看你個人),
大小可以先不用去理他,後來到MMD裡才能看到問題,
如果很容易被臉蛋吃掉,那可以把頭=臉的剛體弄大一點,
頭髮的剛體太大會卡到頭一直抖的話,就把剛體縮小。

joint數值也是要調整,設定連接剛體是必要的:

前髮1:頭>前髮1
橫髮1_1:頭>橫髮1_1
橫髮1_2:橫髮1_1>橫髮1_2
...依此類推...
設定好之後檢查看看有沒漏掉或設錯:

沒問題之後就去設定它的限制,一樣這東西要參考別人的設定,
最下面影片表現完成數值(以下都只有回轉部份,移動部份全部都是0):
前髮1:
限制:X(-30,5)、Y(-20,20)、Z(-20,20);ばね:50,50,50
前髮2、前髮3:
限制:X(-2,2)、Y(-2,2)、Z(-10,10);ばね:50,50,50
橫髮1_1、橫髮1_2:
限制:X(-1,1)、Y(-5,5)、Z(-20,20);ばね:30,30,30
橫髮2_1、橫髮2_2:
限制:X(-10,10)、Y(-10,10)、Z(-10,10);ばね:30,30,30
橫髮3、橫髮4整條:
限制:X(0,0)、Y(0,0)、Z(-5,5);ばね:0,0,30
※※※※※※※※※※※※※※※※
軸方面,在座標軸上,X軸的移動決定左右方向,
X的轉動亦即X軸的旋轉,表現上就是上下前後的移動(垂直移動方向的位移),
你拿一隻筆當X軸轉轉看就知道方向結果了。

正方向的數值必需是負值,正方向就是MMD裡那3條有顏色座標軸的方向
所以你想讓胸部向上晃、而不會向下的話,那X迴轉就要(-X、0)。
在此說明方向定義,讓想自己去調整數值的人參考。
※※※※※※※※※※※※※※※※
JOINT設定好之後,就要進行最麻煩的綁骨架,這髮型其實有點難搞...
橫髮3_1:
(裡面大部份頂點=粉色的weight=0,亦即不影響)
橫髮3_1只有圖中那3個點,並且weight50%給頭部

橫髮3_2:

很顯然,對骨架尖的那一邊塗點就對了,
這也是為什麼我們要先看水平方位的頂點有幾排,來決定骨架的數量&位置的原因之一。
圖中那一排直接給橫髮3_2 100%了,同水平方向有一點沒影響是因為它在內側,屬不同材質,
這一點由橫髮1去定義移位。

接下來就單純多了,骨架指的地方塗滿100%就對了


橫髮1_1:

越上面=越偏頭腦的地方,主要位移還是要靠頭,上端給前髮1_1的weight比較少
越下面的位移就越依賴骨架,尖端的地方即是100%

同25%、50%水平那一排有個沒影響的點,其100%給頭部。
同75%水平線那一排有個沒影響的點,是給剛剛橫髮3_2定義的。

橫髮1_2:

由於後來發現MMD表現不夠平滑,在橫髮1_2描繪時,給根部多加了50%影響,
同50%水平線那一圈的頂點,由橫髮1_1橫髮1_2各佔50%的影響。

前髮2:
一樣,骨架對上面的影響小,末端部份影響比較大,
這根骨架影響的點就很少了...就知道實際上可能不需要用到這麼多根骨架。

上方25%部位會發現,鄰近部位的頂點顏色不同
這在表現上容易破圖(顏色不同=位移量不同),
之所以我會先那樣描繪,因為它們屬於同一面的構成頂點(同一材質),
而實際上若表現很易破圖的話,需從這方面去修正,要將鄰近頂點的位移量弄得差不多

前髮1:

做了這麼多,都知道上面影響少一點了吧...前髮1就只影響這一片頭髮而已。
左右對稱,一樣的描繪將右邊也弄好,就可以到MMD裡看狀況了。
<<<<<<<<<<<完成後實際表現&修正>>>>>>>>>>>>>
在MMD檢視剛體狀態:

像這樣原本設定的剛體大小,可能就會一直卡一直抖,後來還是要去修正。

剛體也不一定要整個跟骨架重疊,依照需求轉動一下也是可以的。

像我需要前髮1那片永遠在前髮2前髮3前面,
除了設定他們相互衝突以外,還可以直接把剛體變大,卡頭部就好

至於剛體有沒必要設定成物理+BONE位置合...我是覺得表現上不會差很多,看個人需求吧。

修正主要修表現順不順暢;像不像頭髮,有沒柔軟度之類的,這要從joint的數值去修正。
會不會破圖,得修剛體是否卡得很好;描繪時是否鄰近頂點同樣的weigh量。
<<<<<<<<<<<後髮>>>>>>>>>>>>
這髮型後髮長這樣:

會比前髮麻煩?不會,像這種東西,可以直接用曲面定義的插件處理,
上手的話不用花5分鐘就可以完成。

之前說過,[MMD]裙子自動設定插件不是只有做裙子用的,任何有曲面的東西都可以做,
一樣選取你要飄的頂點,就是我們的後髮全部:

分割數一樣是看頂點水平&垂直方向差不多有幾排去判斷,這裡我各別設定是7。
右邊的接續請改為頭,頭髮是跟頭黏一起,一起飄的阿!
下面命名也改一下,為了避免以後可能新增裙子命名衝突到。

在弄制禦點之前,先把制禦點設定成開啟模式(後面筒狀封閉形狀是裙子用的):

然後編輯制禦點,拉到適當的位置,以這髮就是拉到這個方位:

制禦點在弧度大的地方需要越密集,詳細請看原插件作者的配布影片,
不清楚那東西的話,大概位置弄得平均一點就好
拉好位置後,按下制禦點編輯完成,那插件就可以關了。

然後設定剛剛做那一堆東西的剛體跟joint。
剛體:

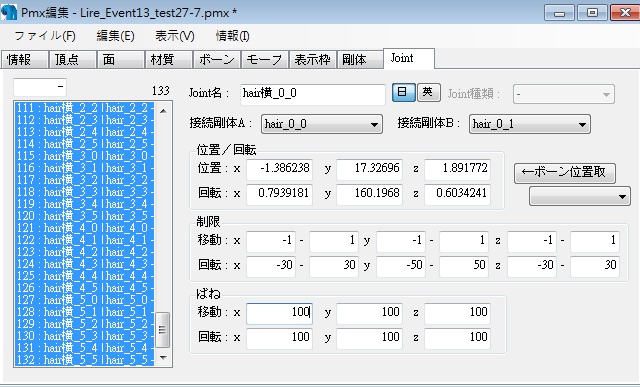

joint:

全單位的數值都一樣,圖片中的數值,也是下面影片表現的實際使用數值。
hair:
限制:X(-2,2)、Y(-50,50)、Z(-40,40);ばね:50,50,50

這樣就完成了,
這東西果然跟神一樣威能...前面花一堆時間做的東西可能都沒全自動化來的漂亮呢。

以上完成頭髮的MMD表現:
