童年補完計畫!GBA SP大改造!

白詰草 | 2025-04-22 00:59:19 | 巴幣 7368 | 人氣 5658

或許現在許多年輕人不知道Game Boy是什麼東西,但想必許多七、八年級生對這個詞一點都不陌生吧,話說這玩意兒小時候有一台,在班上可就是孩子王了。有幸的是我自己小時候也有一台Game Boy Color,但可惜的是長大之後就不知道被丟去哪了。直到後來出社會後一直都有把Game Boy系列重新收藏的打算,這一陣子才慢慢付諸實行,然而一查才發現,現在的Game Boy和以前相比可說是花招百出,什麼改IPS屏、TYPE C充電口、鋰電池等等,而且網拍上一台改好的動輒四、五千元以上,實在是下不了手,於是...我決定自己動手改一台出來


廢話不多說,進入正題吧!


我自己首先是在日拍網站(我用的是Doorzo)買了台二手的GBA SP主機。

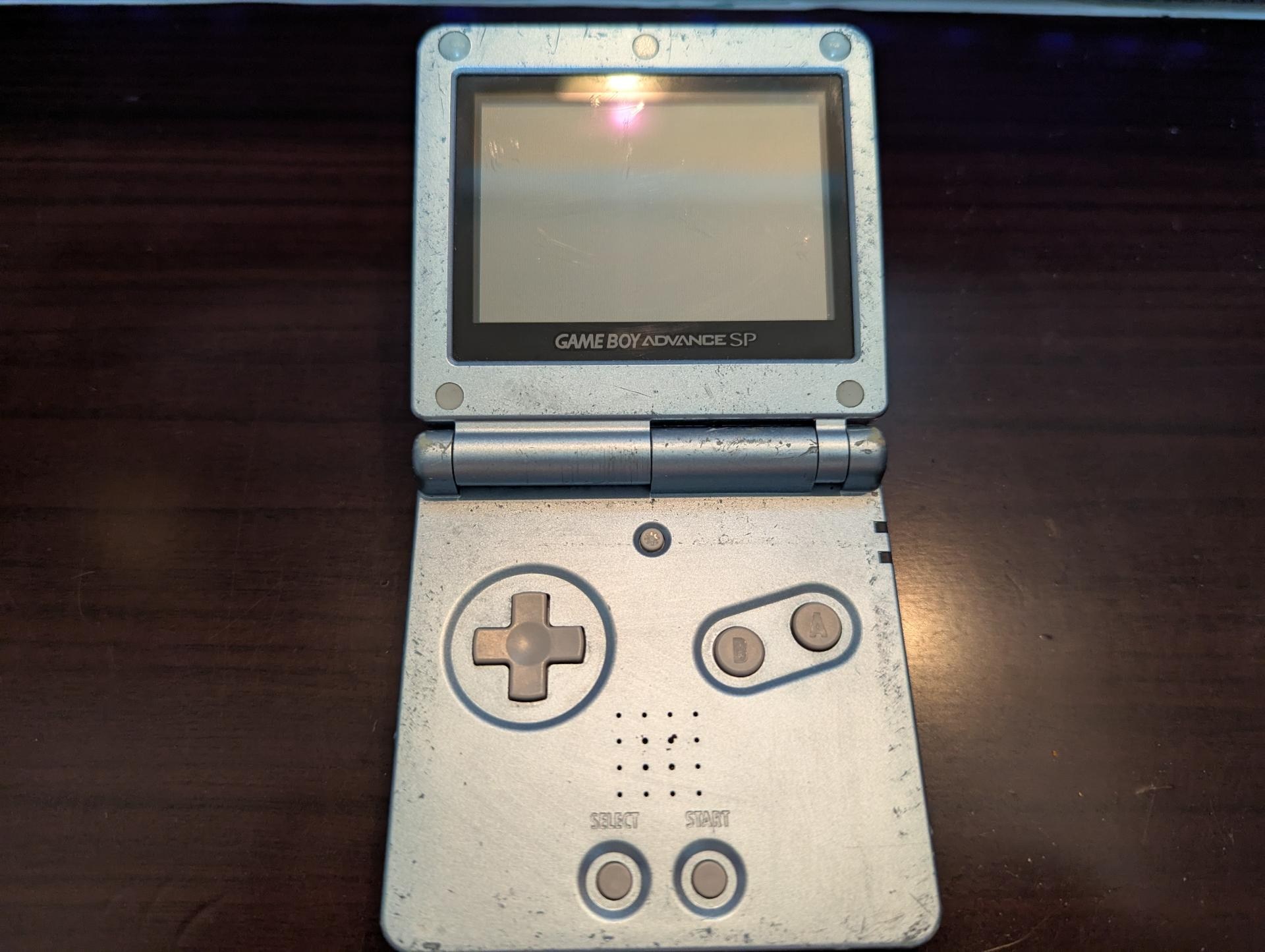

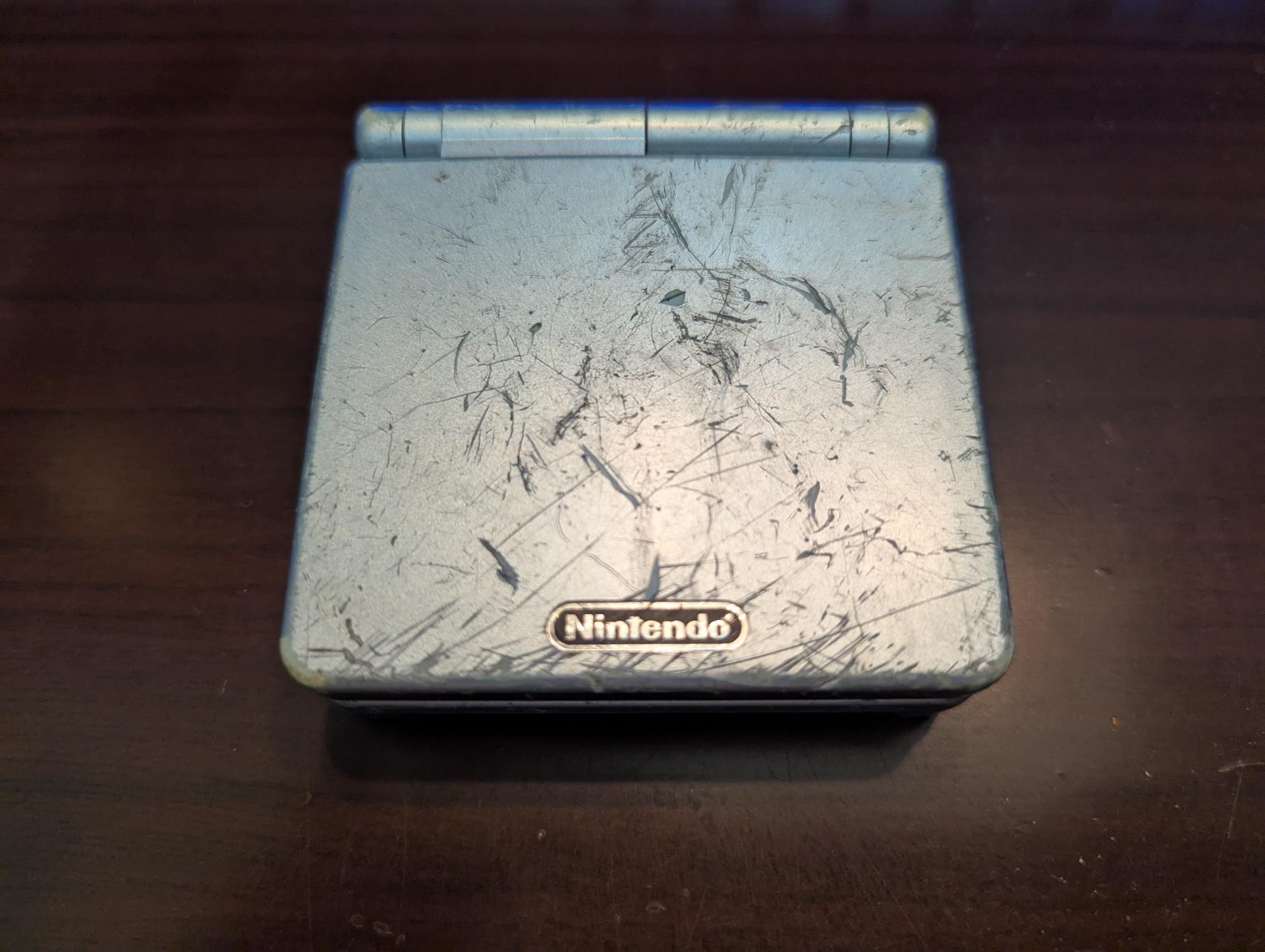

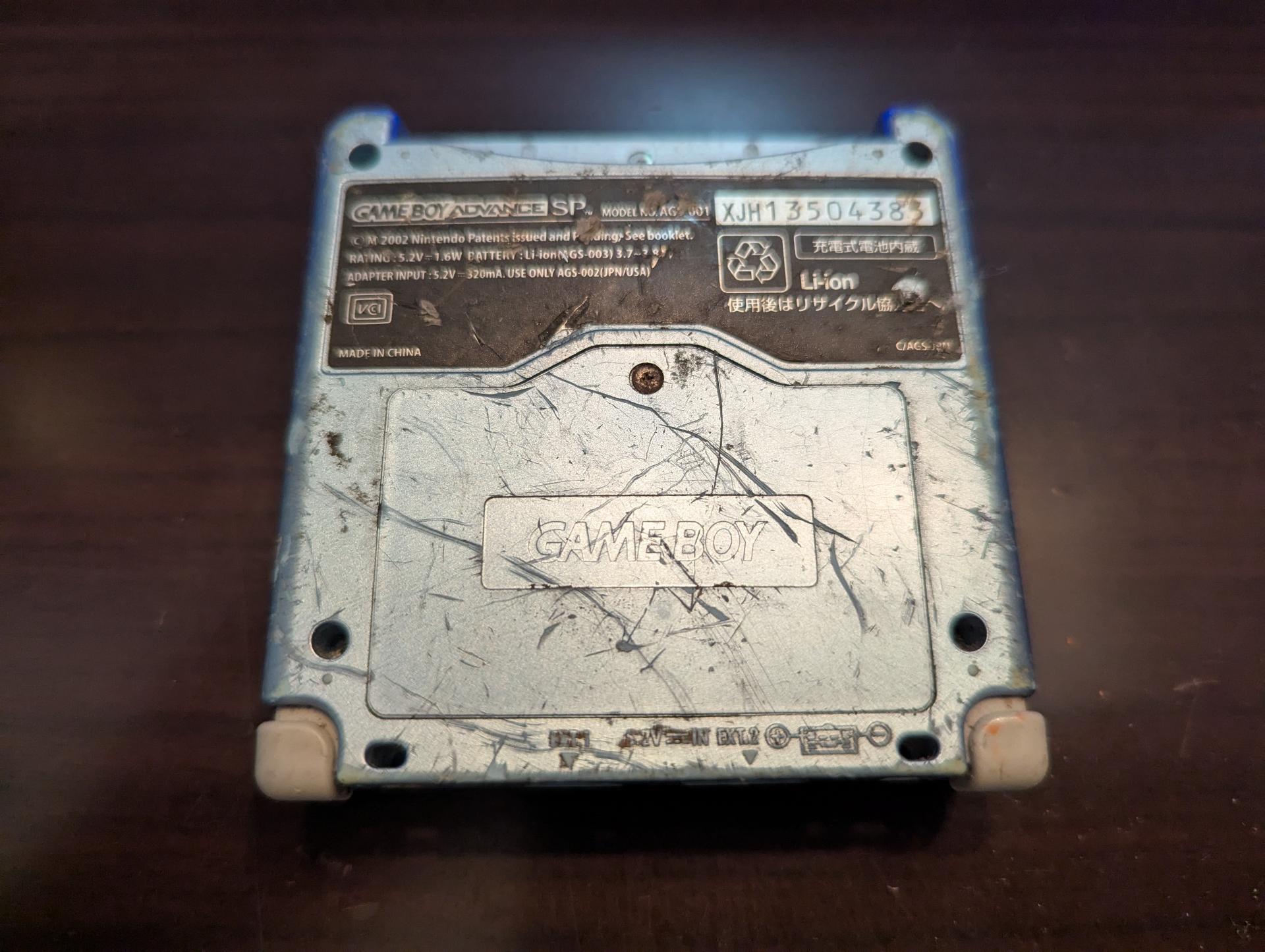

...這外觀確實是慘不忍睹,你要是告訴我這台主機打過二戰我也相信。
但這也是當初我會看上它的原因(便宜,原裝螢幕故障有兩條豎線),而且賣家介紹表示可正常開機以及讀取卡帶。畢竟我們都要改造了,只要基板是好的,其他都不是問題(笑)。

到手後我自己是先測試了一下開機....OK!正常開機及讀卡,懸著的心放下一半了

再來是今天要改造的周邊零件。

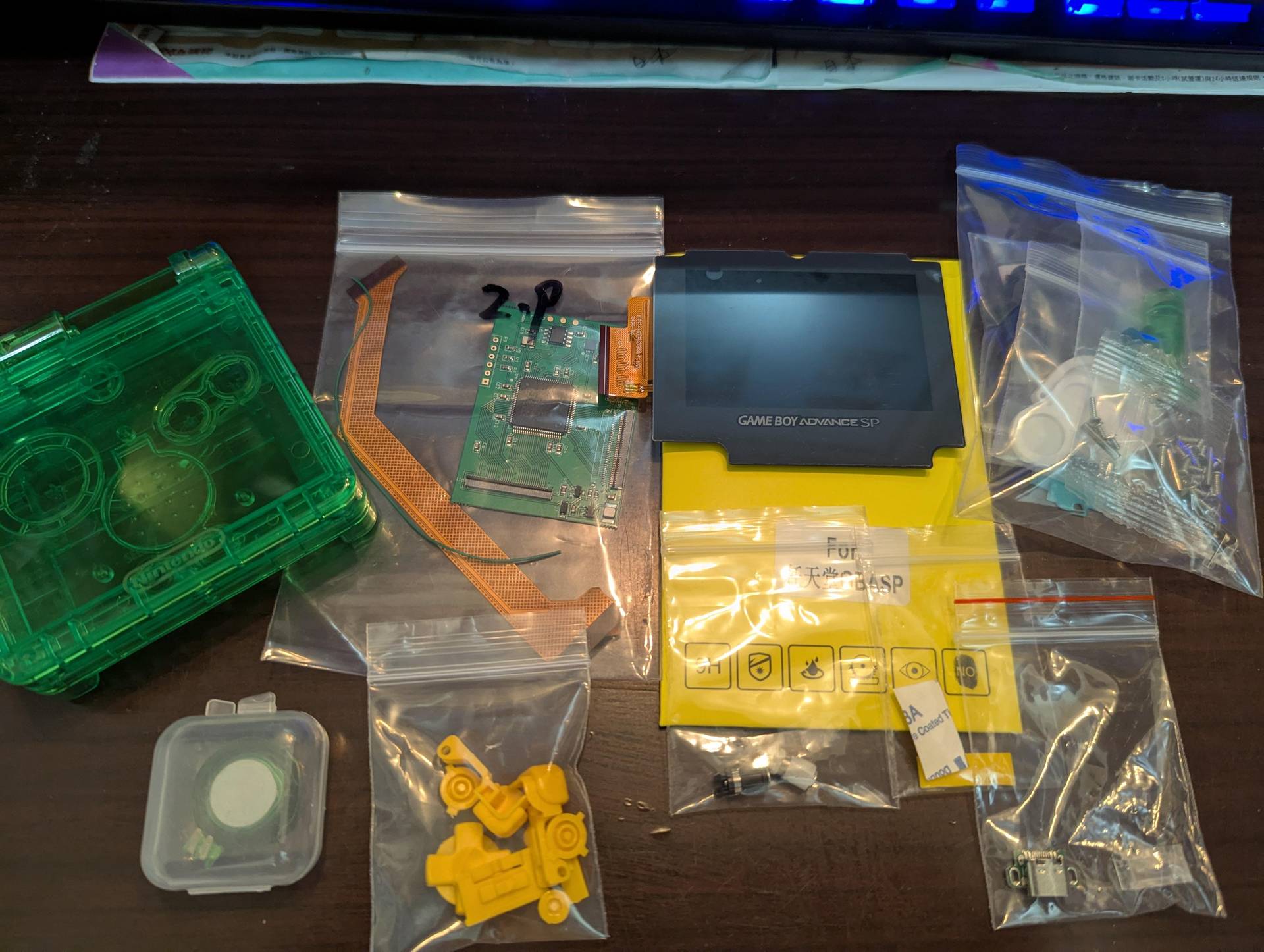

我自己是在某外國平台上買了新外殼、螢幕保護貼、喇叭、IPS全貼合屏、TYPE C 充電孔 MOD。

首先我們先來測試一下IPS屏的好壞,我們先拆殼,一開始要卸下底部的數顆螺絲,就可以看到主板,比較需要注意的就是主板和螢幕之間有一條排線,如果只是要換殼但沒有換屏幕的打算的話要注意別不小心拉斷了。

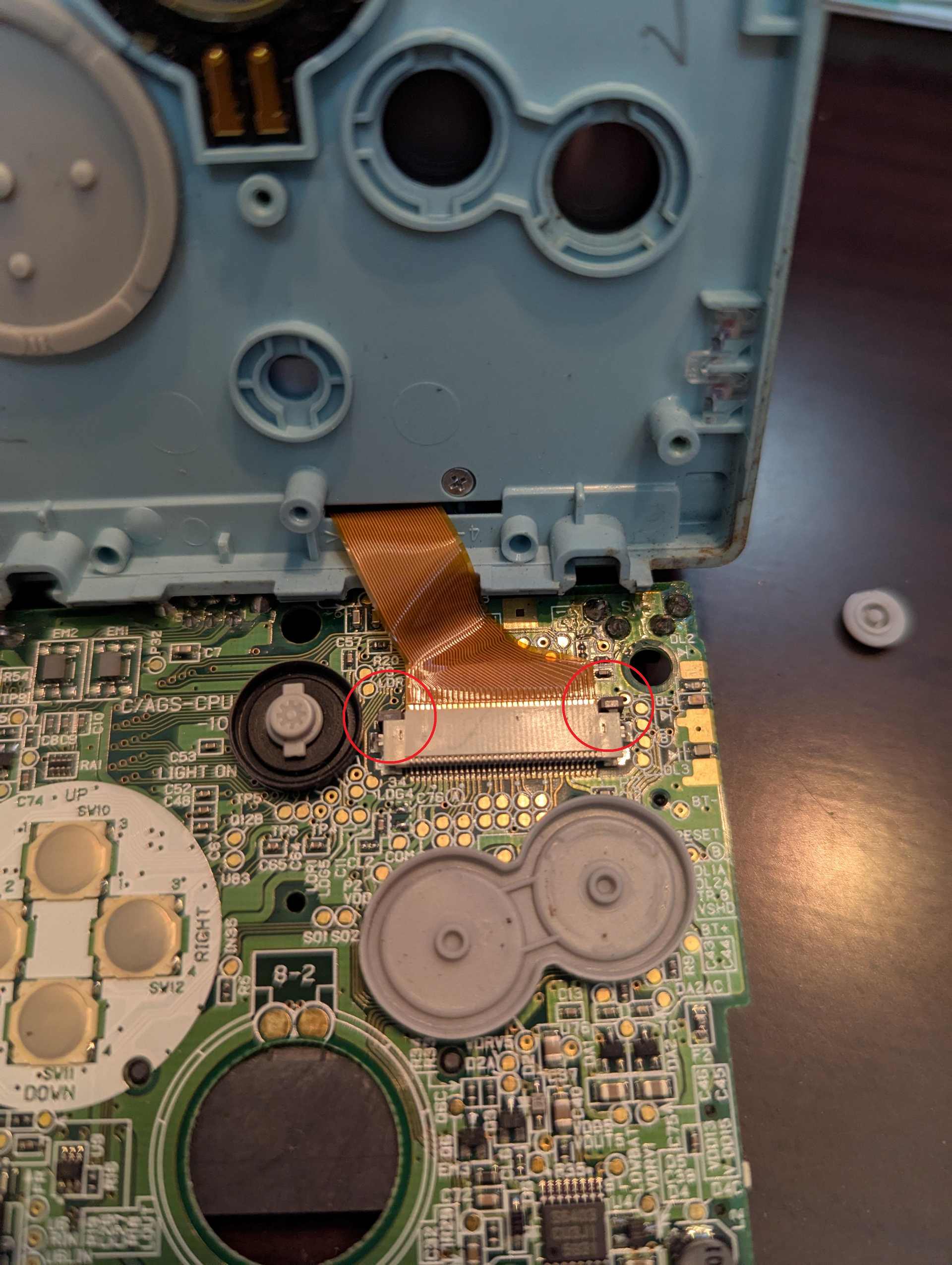

紅色圈起來的部分向上推出就可以將主機本體屏幕開合部分與基板分離。

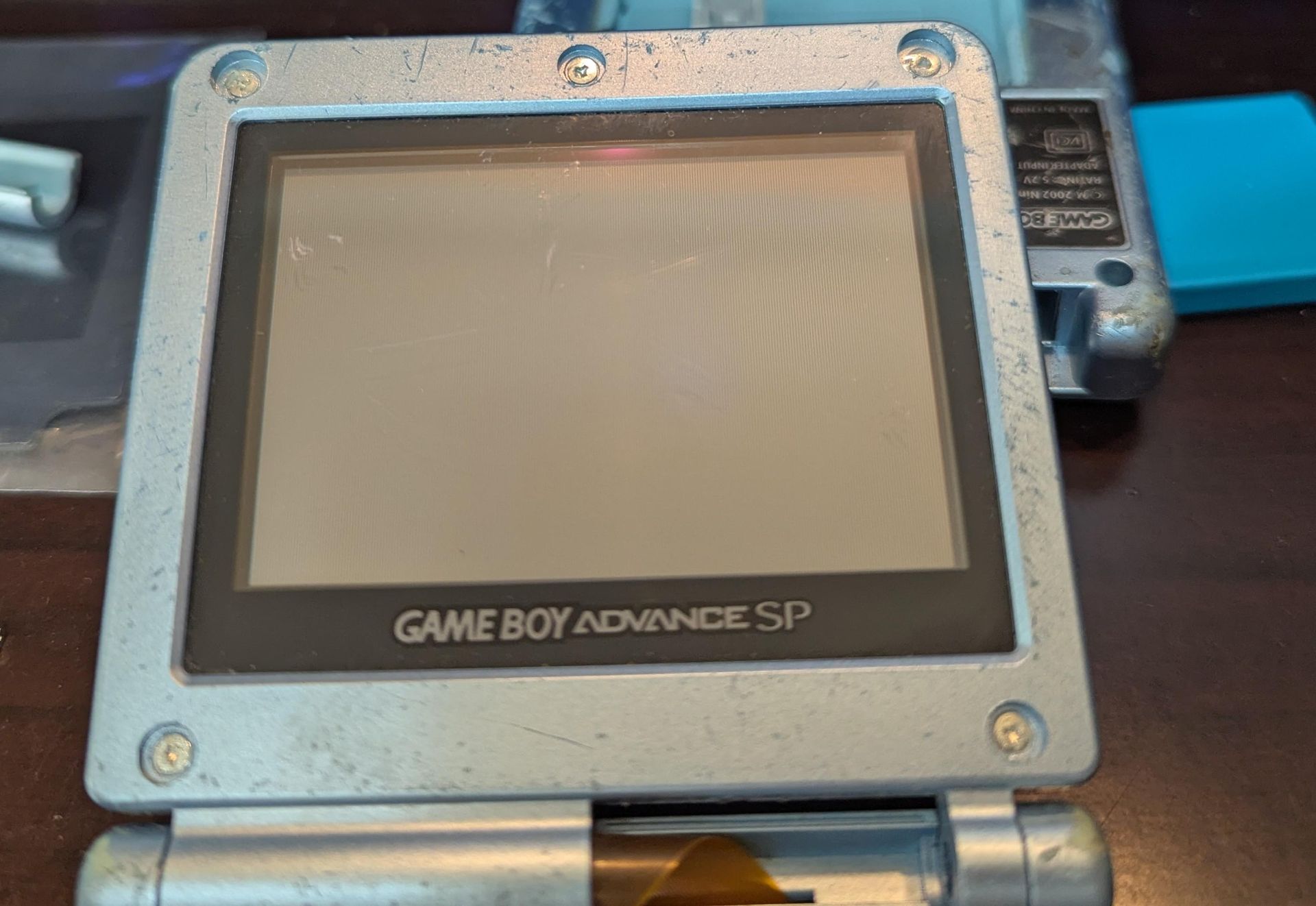

我們接上另外買的IPS屏做測試。

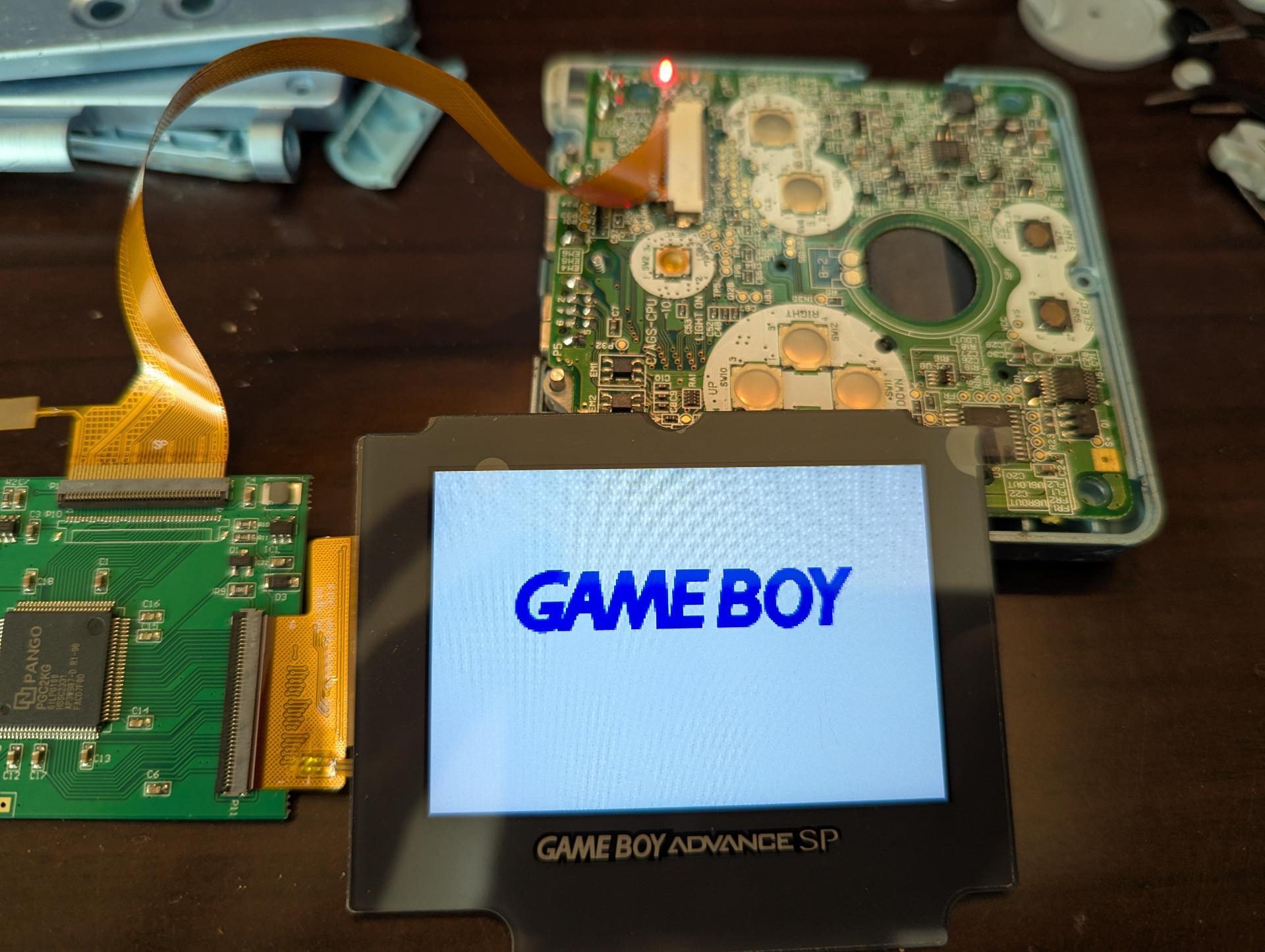

當啷,成功點亮!

接著來拆螢幕,因為我們需要裡面的左右兩顆開合轉軸,其中一顆需要把螢幕的外殼前後分開才能拆得出來。

將螢幕上四周的橡膠塞拿掉就可以看到螺絲孔了。

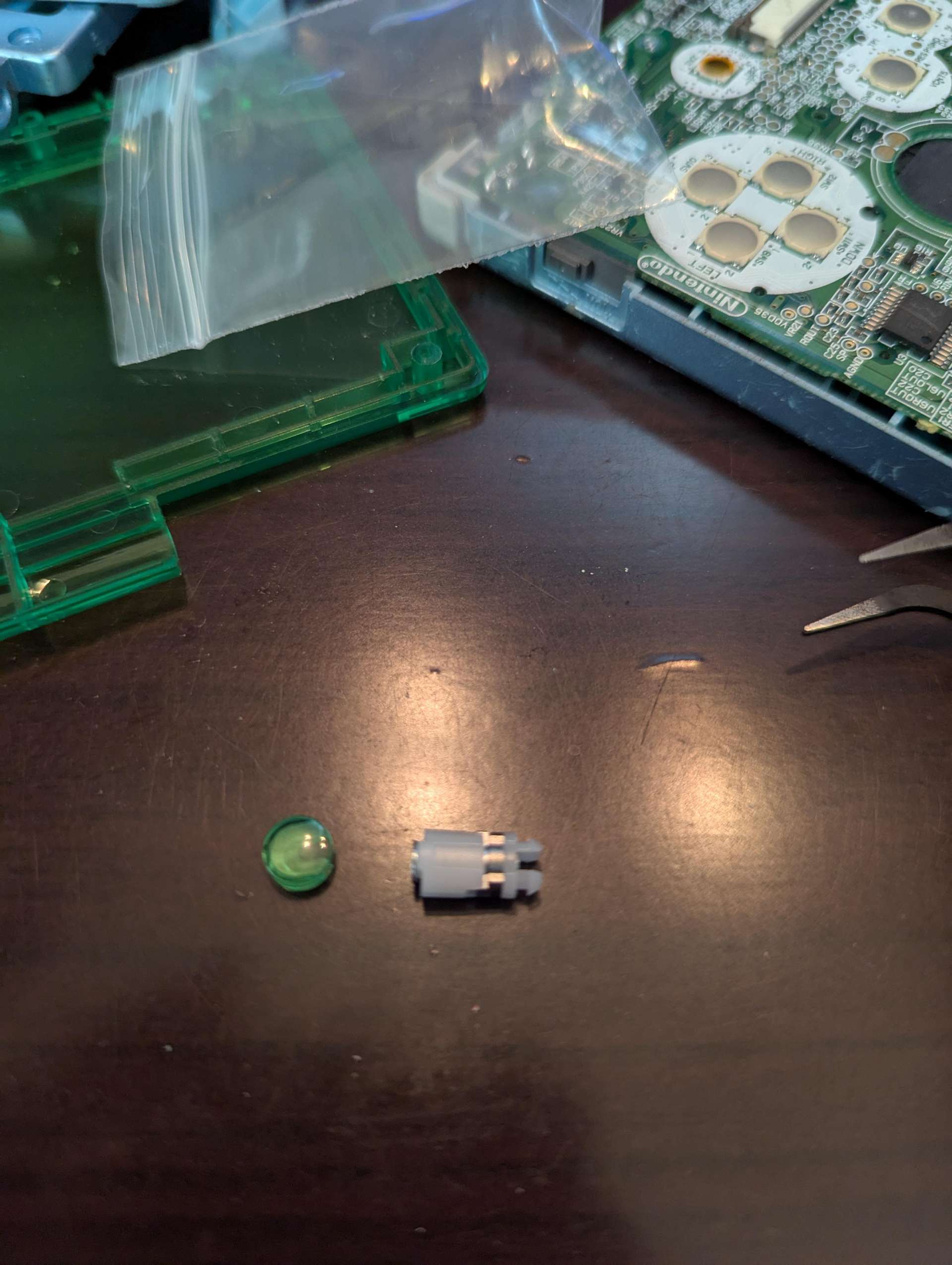

我們需要的就是這個東西,左右一共有兩個,左邊是黑的,右邊是白的。

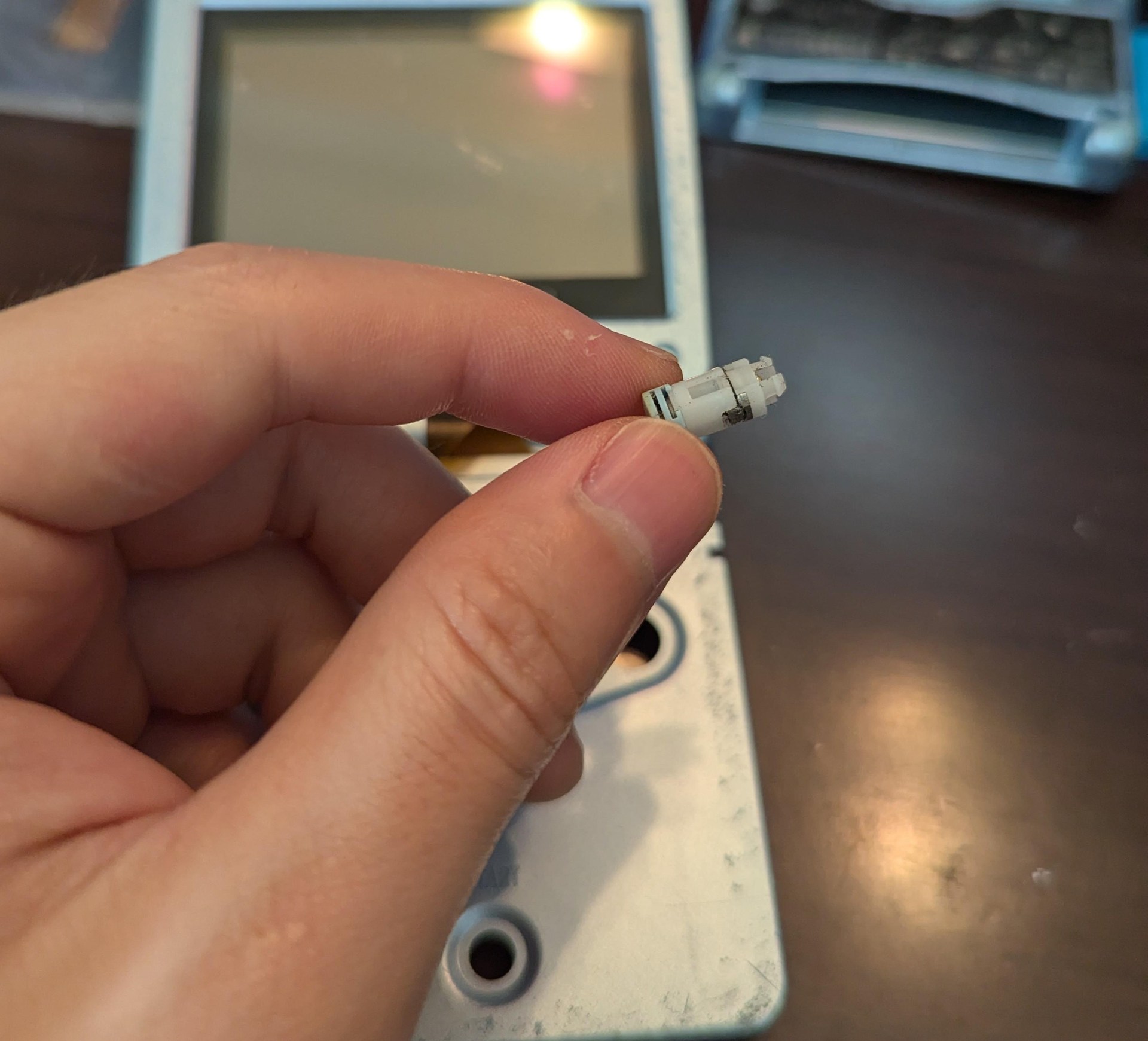

拆這個零件的時候要非常小心,螢幕要有一定的開合角度才能被順利拆出來,我自己也是參考網路上國外YOUTUBER的教學。

之後我們來到這次改造最重要的一個地方,就是TYPE C充電口。

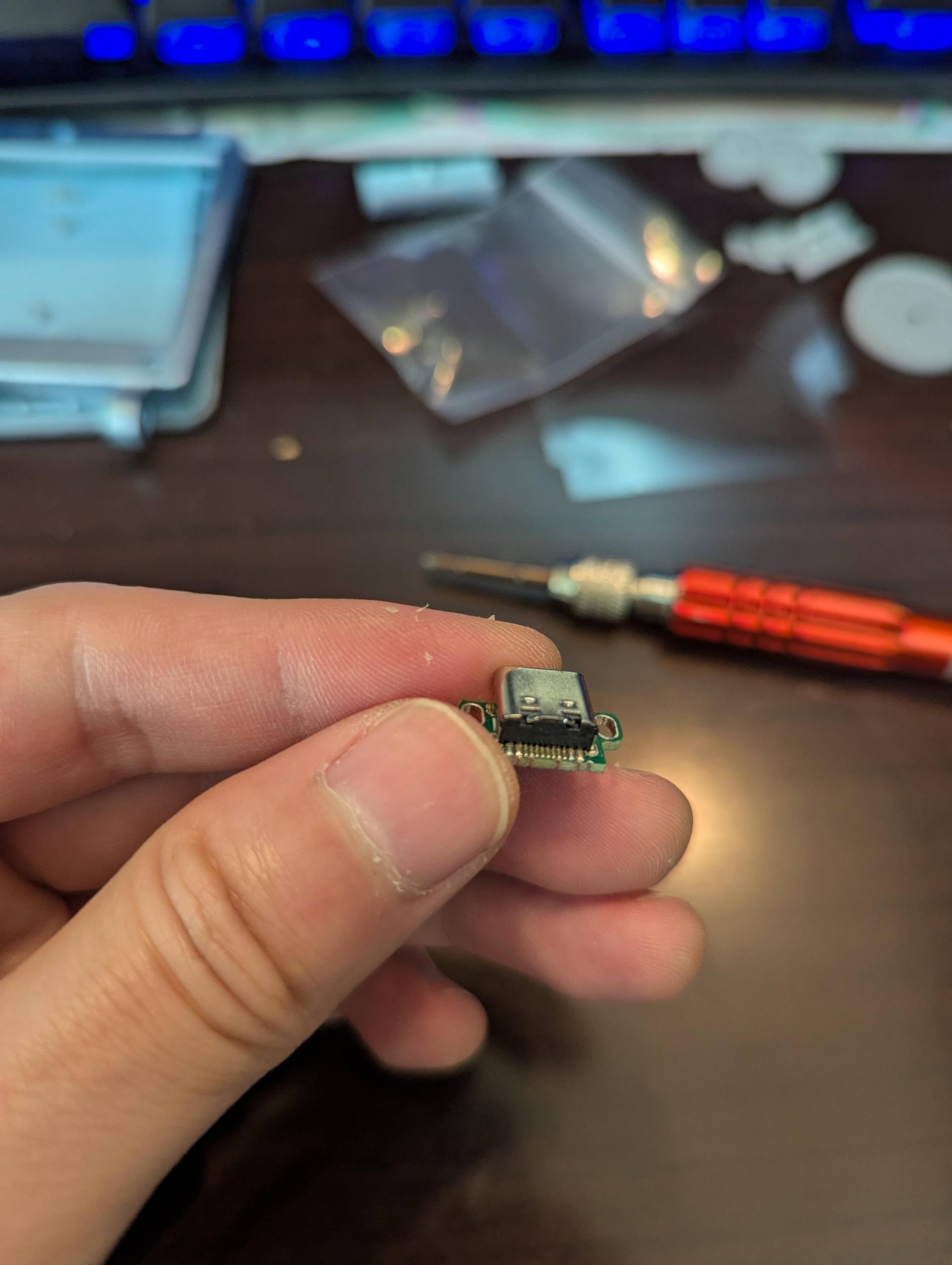

超級的...小!

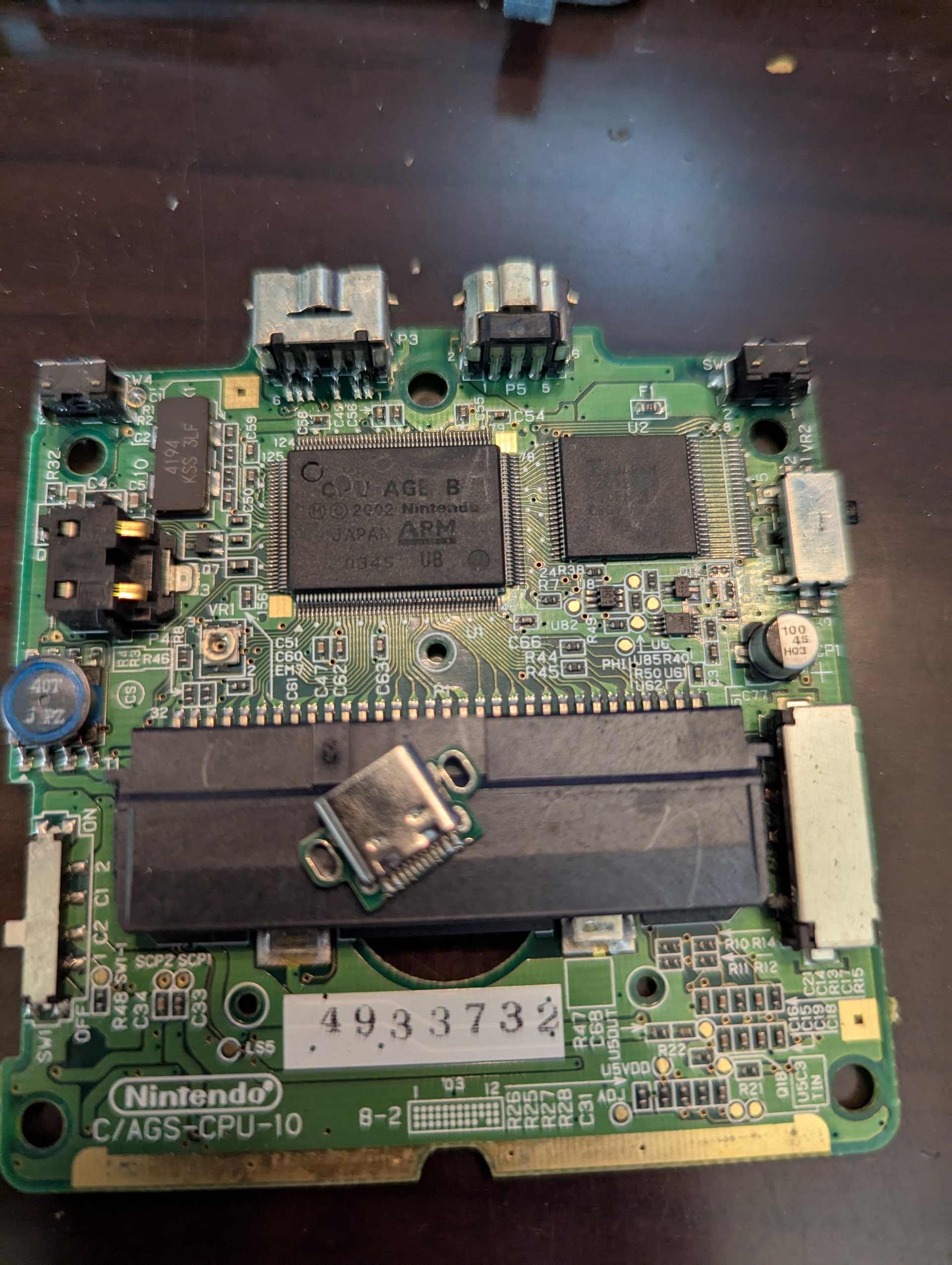

再來我們取下我們的GBA SP主機板。

最上方左邊那顆特規充電孔就是我們這次要動手的部分,我們需要先將它解焊之後,再重新焊上新的TYPE C充電口。

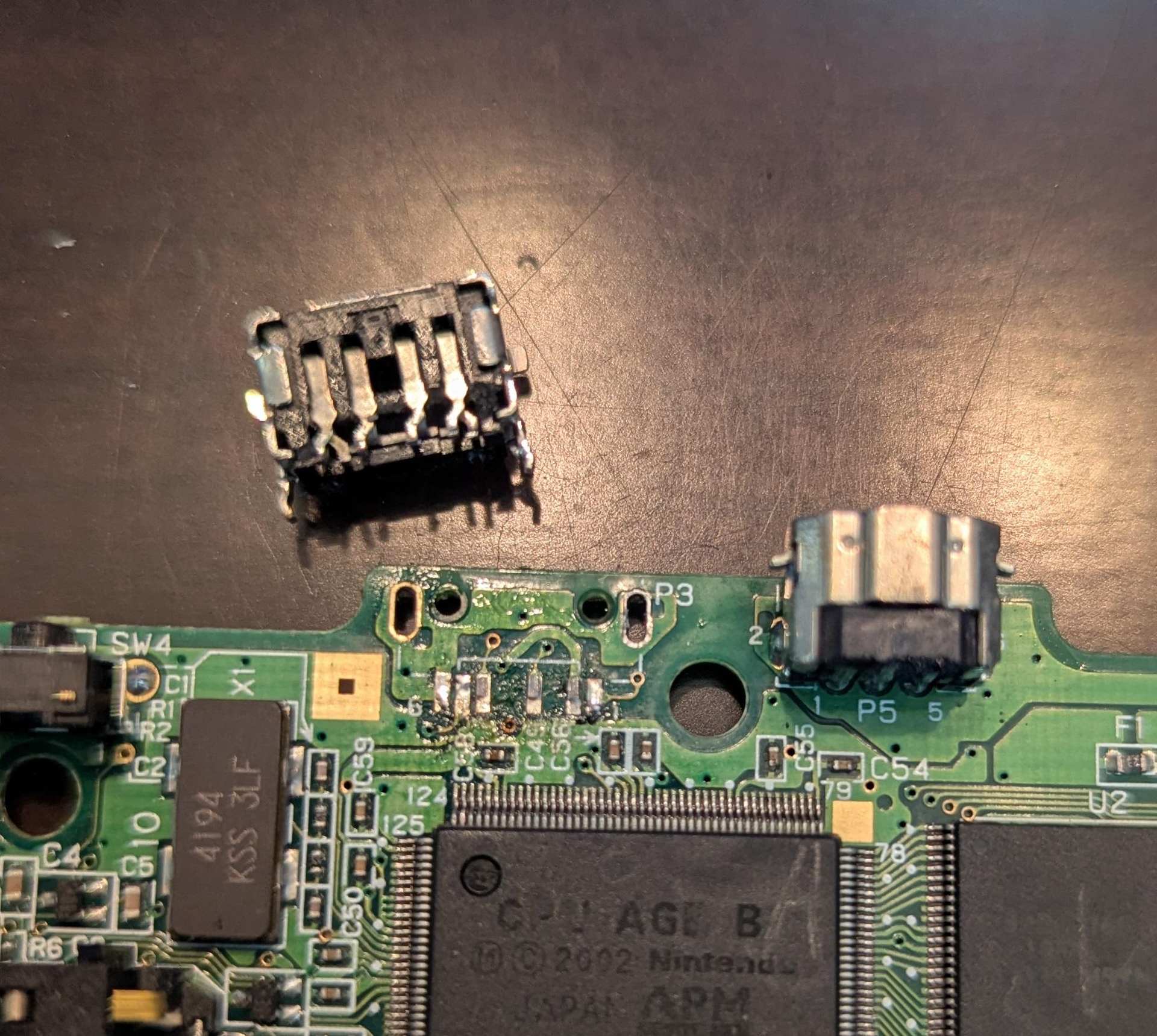

解焊後的圖片。

這邊我們稍微用吸錫帶以及電子清潔劑清理一下主板,有助於等下TYPE C 充電口的焊接。

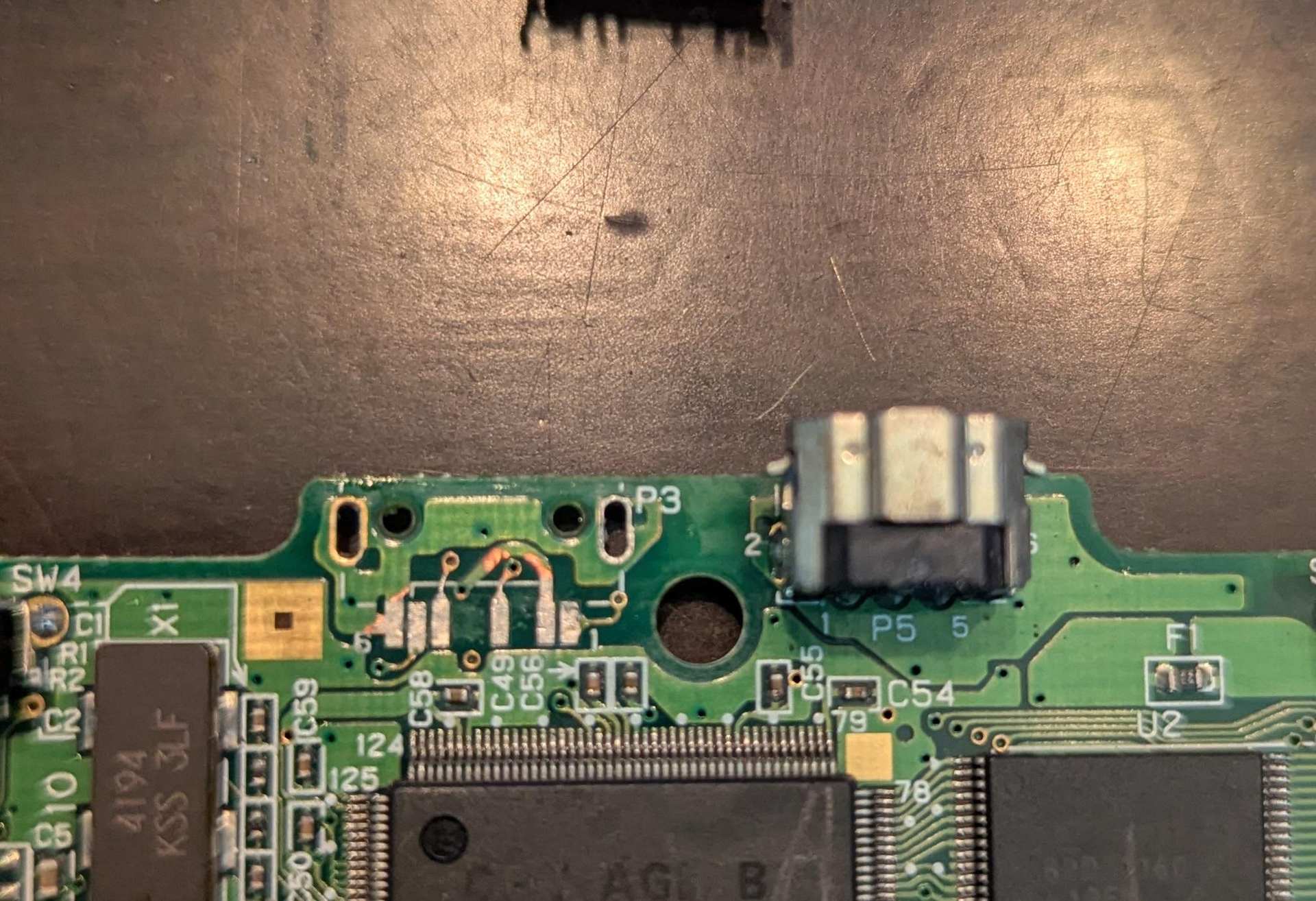

這邊請大家注意一下上圖C58位置那顆電容的樣子,等下它就不是長這樣了(悲劇)

焊接過程省略,上成品。

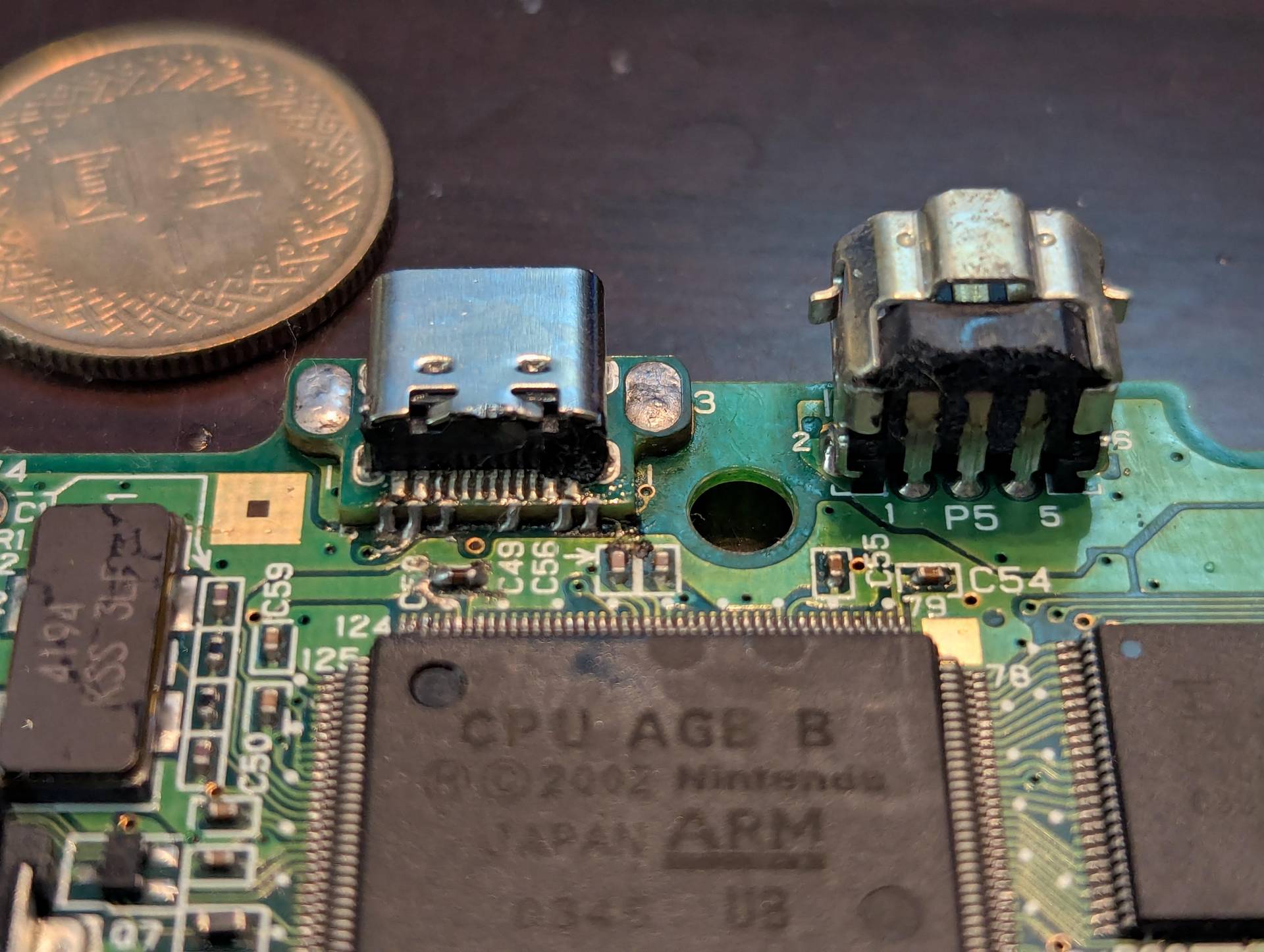

(一元比例尺)這大概是這次改造最困難的地方。

由於自己並不是電子科出身,焊接技巧都是這半年在在網路上學的,然後看到上方C58位置的那顆電容了嗎,我在焊接時不小心將這顆電給幹下來了,後來焊完才發現這位置怎麼少一顆電容,找了半天最終才在我的烙鐵海綿上的一顆錫球裡發現它被包在裡面= =,這顆電容真的是超級的小,後來也是配合上焊油花了好大一番功夫才順利將它焊回去...雖然看上去醜醜的,但好在最後測試是沒問題。如果不想自虐的建議花點錢給網路上的商家改吧,不過自己動手的樂趣就在這邊就是了

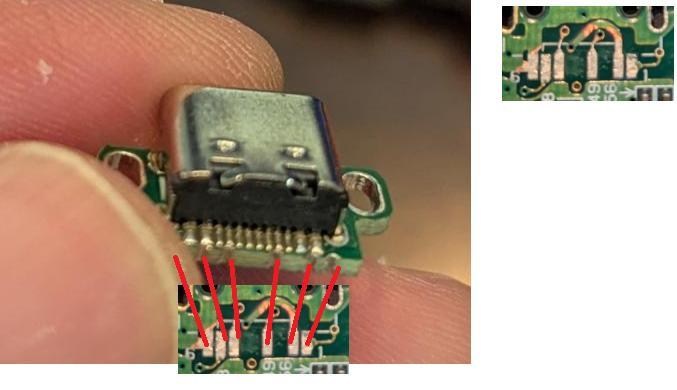

話說回來這次焊接TYPE C 充電孔真的是一大考驗,我們需要將TYPE C 充電孔 MOD上面的六條豎著的線路焊接到主板上,那個焊接點都超級的細小,後來我是用上焊油,用"拖焊"的方式才順利焊上,這次的作業也算是累積了不少經驗值。

焊接完成我們來測試一下有沒有成功吧。

沒裝電池的情況下,插上TYPE C充電器,指示燈亮一秒後熄滅就是有成功,老實說做到這一步真的超級感動,我這焊接門外漢當初焊完充電孔真的是抱著失敗再重新焊一次的決心嘗試的,沒想到一次就成功

最終需要用到烙鐵的還有一個部分,就是IPS排線有一個焊點要用線連接到主板上,這樣就可以用GBA SP本身的螢幕燈光按鈕調整螢幕的顯示效果。

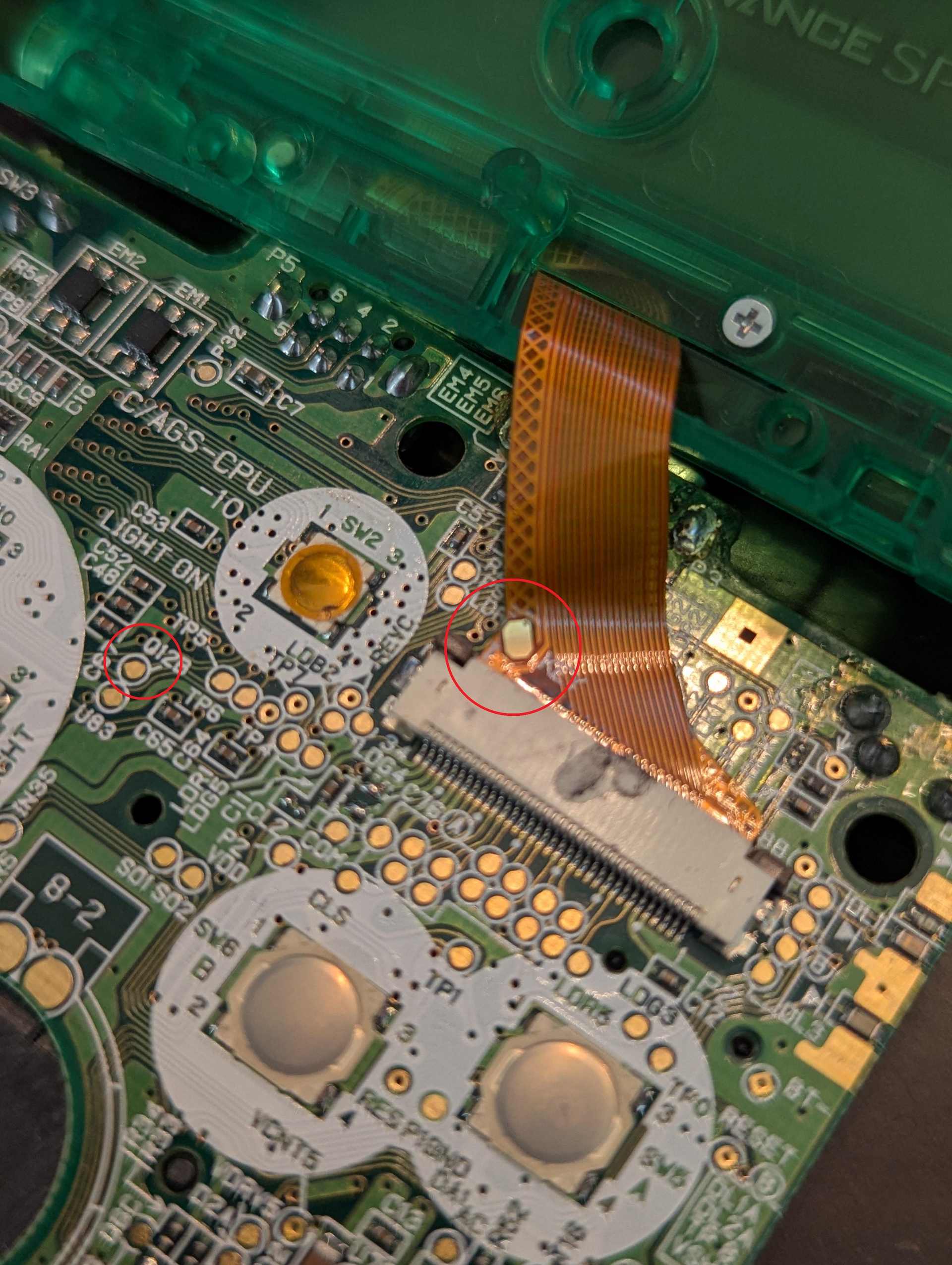

我們要將排線上的焊點(紅圈)連接到主板上Q12B(紅圈)的位置。
(螢幕排線座被我不小心用烙鐵掃到了,造成有一小塊區域被熔掉

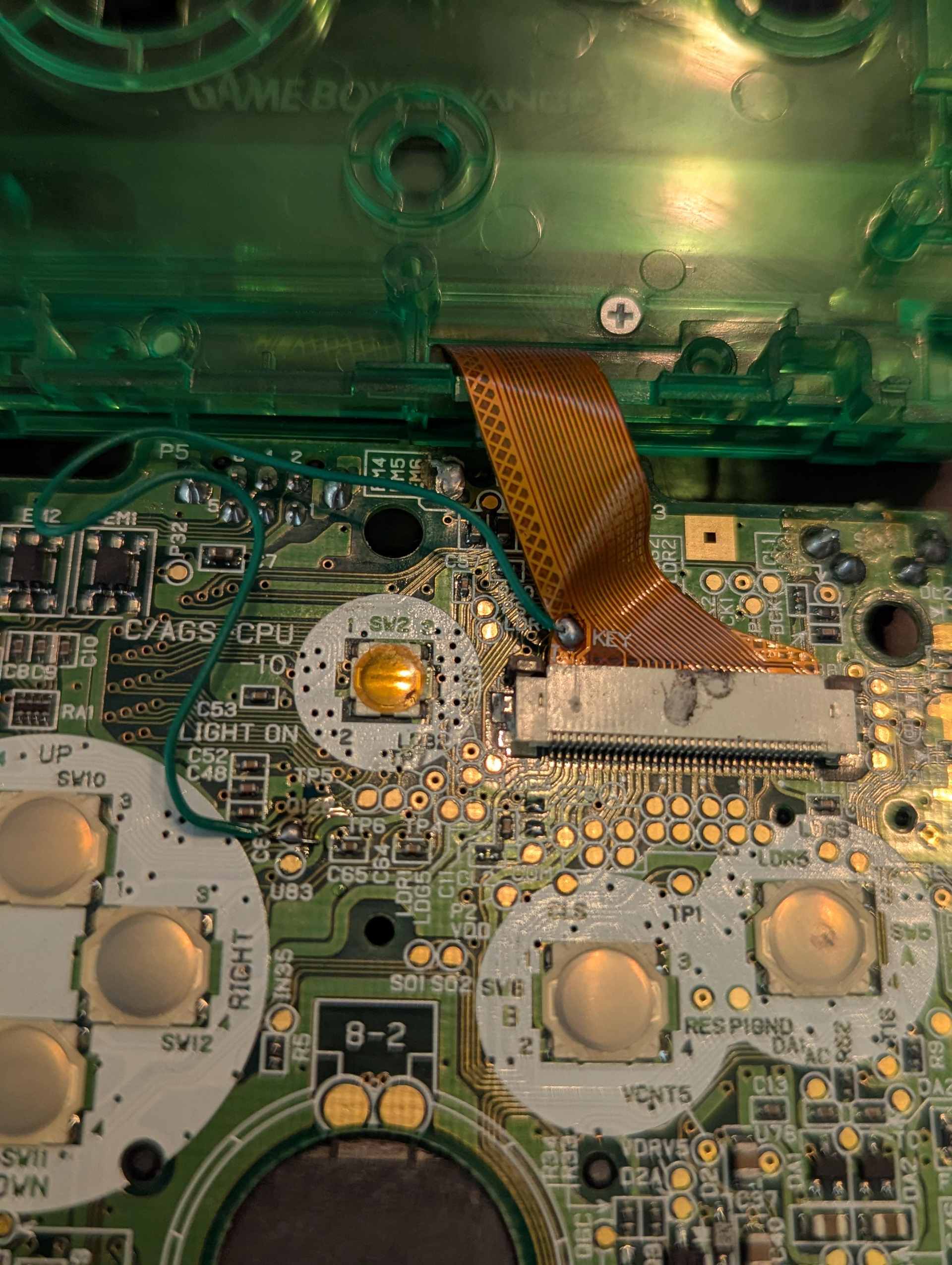

成品如下圖:

嗯...當初應該把線修短一點的

最後就是整台組合回去啦。

先前拆下的轉軸這時候用到了,我們要先將原本轉軸後端舊的圓形部分拆掉,換上我們這次買的新殼再將它塞回去。

最後我們測試一下螢幕的控制功能。

短按可以調整螢幕亮度,共八檔,長按則可以變更螢幕顯示效果,有黑白、HD、模擬Game Boy原生像素點(點對點)的效果等等。

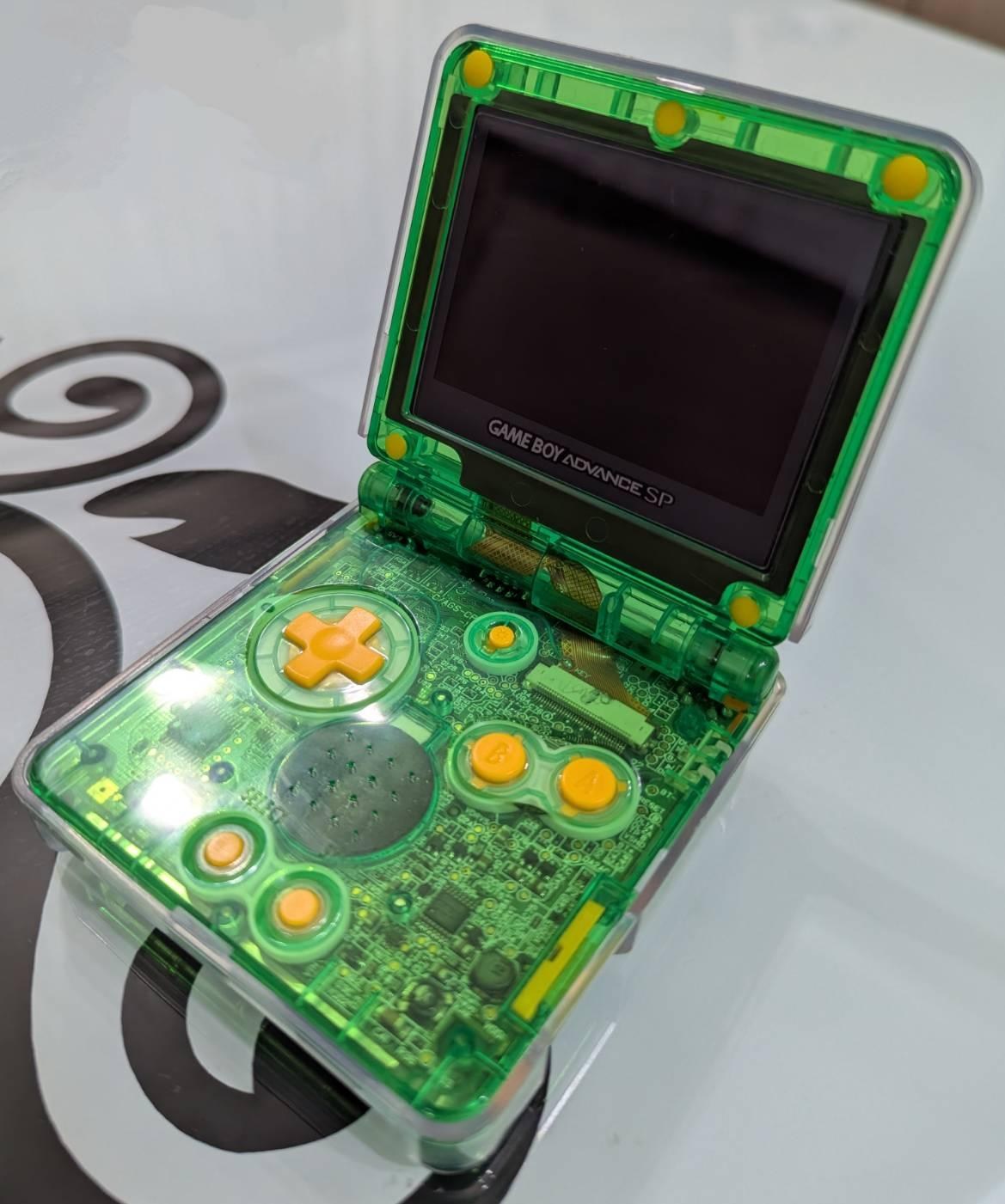

成品展示:

到這邊就大功告成了,手邊的收藏又多一件,去年底的時候我入手了Game Boy Color以及Game Boy Advance,同樣都是買主機回來換殼和改高亮螢幕自己翻新,加上這次的GBA SP也算是圓了小時候的夢了。

話說這次的總花費,包含本體以及改造零件等等的,加上運費也有將近四千了,也許這就是長大後買回童年的價格吧。

最後謝謝大家的觀看~
