Fanatec DD Pro GT方向盤改裝心得

北南拍狼 | 2024-03-11 15:41:43 | 巴幣 4 | 人氣 715

===== 本文同步發表於跑車浪漫旅哈拉版 =====

自從過年前在FB的社團上
看到DD Pro 這個原廠方向盤的改裝成果
內心就一直呼喚著我快點買快點買快點買
於是在過年上班日後就在淘寶上訂購了這個套件
直接搜索fanatec 改裝 找一下應該就有了.
我用的是501方程式 racing的套件
改裝方法在B站上有完整方法, 請一定要看.
我這邊只是補充組裝大略的組裝
找 Fanatec 改裝首秀 就可以找到.
這邊將這個套件安裝的心得寫一下

第一部分-控制盒拆卸:
1.

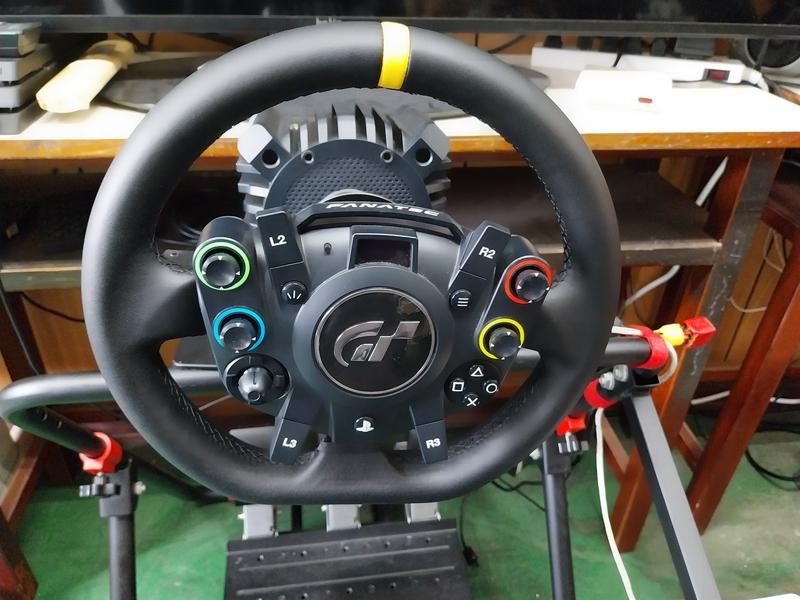

改盤前的最後一眼. 說實在的, 這個盤最大的問題就是太塑膠太玩具了. 不然他的按鍵數量相當多, 在電腦上使用超級方便。

2. 首先要拆掉的是這六顆, 我買的套件內有附上拆卸工具. 如果沒有的話一般內六板手就可以了. (圖中有兩顆沒看到)

3.
把QR-Lite拆下,  這邊用到的工具內六星形的起子. 這個套件也有附贈. 輕鬆拆下. 然後注意到這個控制盒上. 有6個洞用箭頭標記的. 這邊也有螺絲要拆下來. 這樣控制盒的正面面板就可以拆開來了. 請小心正面面板不要讓他掉了, 線如果斷掉了會很麻煩.

4.
拆下控制盒後. 小心打開面板, 這時可以在右上方看到一個接線的頭. 可以用簡單的一子起子. 把咖啡色的卡扣往紅色箭頭方向小力解開. 注意不要太大力. 怕會飛出來. (我自己是習慣用鑷子兩邊一起拉或推開), 這邊注意一下線的方向. 之後要裝回去時.有藍色塑膠片的部分在下方), 然後接著把另一條接在主板上的線小心拆下。拆下後, 小心地把線推出控制盒, 不要硬拉。

5.
再來這張圖上圈起來的地方有五個螺絲. 我這邊已經拆掉四個了才拍照.
拆掉後就可以把塑膠檔板拆下. 這樣子主板就可以拆下來了.
(這五個螺絲已經不會用到, 可以連同檔板一起鎖回去)

5.
面板拆下後可以小心地放在一旁等待。

第二部分-控制盒改裝
6. 首先, 下面黃色圈起來的部分裝上兩顆原廠的螺絲.(不是套件送的) 這兩個不用鎖緊。
把套件控制盒的底部3D列印件裝上. 要注意方向. 有三角形記號那個要朝上方.
然後箭頭部分有螺絲孔. 要裝上套件所附的螺絲.(只要要用到螺帽的,都要用套件的螺絲)
注意這個螺絲要用十字皿頭螺絲, 就是有點倒三角的那個。放進去後會剛好和塑膠面打平.
搭配圖7的螺帽鎖好。

7. 這邊的螺帽可以先塞進去, 鎖的時候會比較輕鬆。

8.
把主機板按照這四個位置把它鎖上去,上方那個洞沒鎖.
這四個孔請看一下圖10有兩個有裝螺帽的那個.
要把套件的塑膠檔板一起鎖上去, 注意鎖上去的方向.不要鎖錯
這邊用的是套件附的內六螺絲(一樣有工具). 如果用原裝的螺絲這邊螺帽會鎖不上去
(圖片中我就是鎖錯. 圖9才換回套件的螺絲)

9.
把附的線材焊上黃白一組, 紅黑一組
焊好後把接線端塞進圓孔就好 (我這邊還沒塞進去)
焊接這個不難,如果不敢自己動手,找一般的手機維修店面處理就好

10.
然後小心對準menu鍵和孔位, 把面板部分裝回. 裝回後檢查一下有沒有問題。


第三部分-盤體安裝:
11.
首先, 看一下安裝的盤體, 像我這種小凹盤就不能使用. 一定要是平的。
不過我這邊還沒有平的盤體, 之後收到再補上安裝照片。
這邊全部以這個小凹盤來做示範。

12.
把前面退出的針腳安裝, 先把線插入套件, 對好標記點,
針腳那邊的孔洞可以注意到旁邊有個小小的凸出來.把這個對齊就好.

13. 接下來是這個套件中最困難的部分, 沒錯. 最困難.因為很難鎖
這邊這4個螺絲. 由於要鎖上3D列印件. 套件中沒有付上好鎖的螺絲
所以只能用原始的螺絲來鎖上去. 然後列印的孔又太小.
我只好用擴孔器擴成M3的規格.
如果沒有擴孔器的. 所這邊的時候請務必要小心.
或者注意一下之後買的套件有沒有附上新的螺絲.
我這次的套件沒有..所以這邊請自行注意。

14. 再來就是QR-Lite 上面這個就是朝向上方. 對齊後就可以內六螺絲直接鎖上去了
之後還QR-1 或 QR-2 也是這樣.


15. 接下來是撥片, 這邊安裝也很簡單.
一樣用十字皿頭螺絲鎖上就好. 每一邊都有4個要鎖

16. 背面一樣先裝上螺母會比較好鎖,
另外兩顆我這個套件到手時已經裝好了. 如果沒有的話一樣方式處理。

17.
接著裝上最後一個3D列印件
裝的時候注意一下線的走法, 記得讓他走在3D列印件的孔洞
最後鎖上附贈的內六螺絲(一樣有工具)

18.
最後, 把六顆盤體的螺絲裝上去, 這邊請使用他所附贈的
用盤體買來的螺絲可能會沒辦法直接扣上他的控制盒。
完成後長這樣. 以後換盤體就只要動這六顆螺絲就可以換了。

第四部份-控制與盤體組裝:
19.
接下來把控制盒上的兩條線接上. 有防呆. 不要硬插都好.
稍微把線分別塞進洞裡。然後蓋上控制盒。

20.
蓋上後從側面看,如果是正常平的盤體. 那六個螺絲會有四個剛好可以被黑色塑膠件給套起來
然後圈起來的兩個黃色地方.就可以用附的長螺絲鎖上,把控制盒固定好.
我這邊是因為是小凹盤,所以沒辦法鎖上
解決方法, 自己畫個轉接的3D列印就好.

21.
從這個圖就可以看得更清楚
小凹盤就是控制盒會卡在這邊

22. 最後.

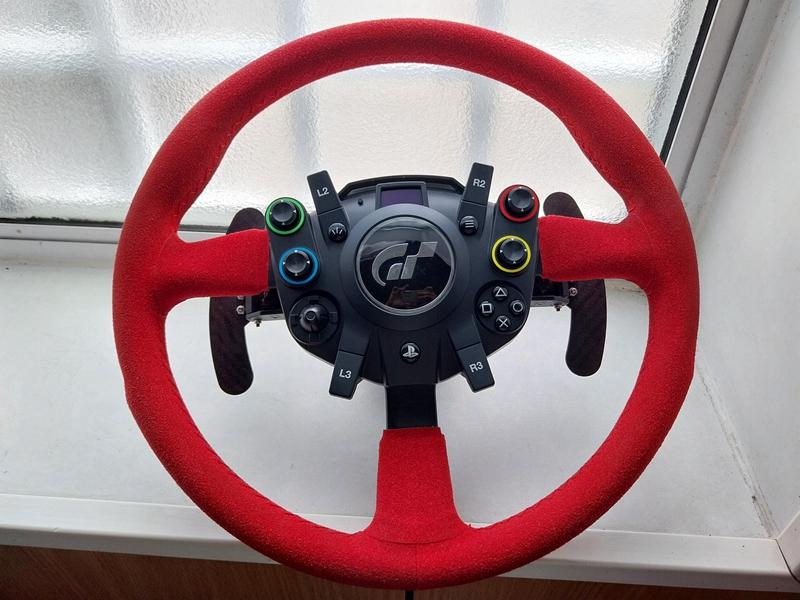

正面的完成圖.
說實在的. 小凹盤真的比較多選擇. 好看很多.

23.

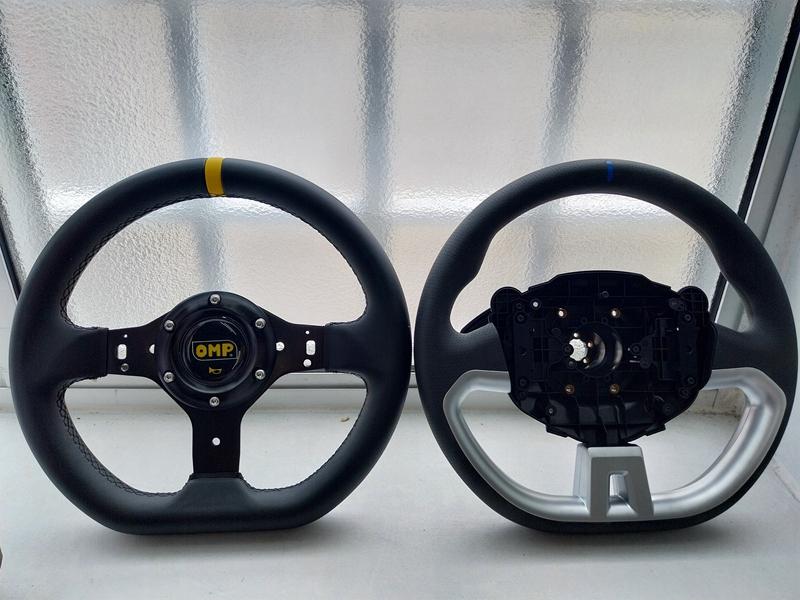

原本的盤面和現在14吋的盤面比較..差很多.

24.
最後. 和DD Pro合體~~
真的好看太多啦 !!!

後續補充

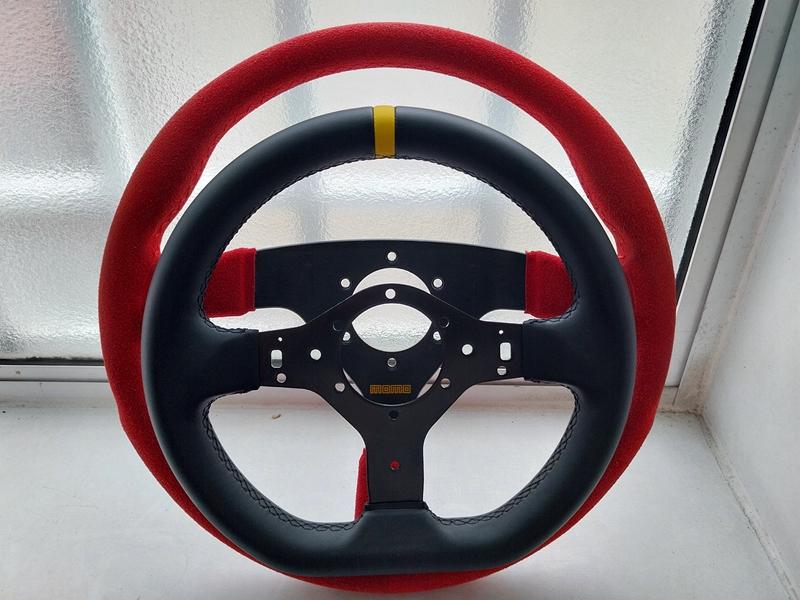

今天一早收到盤體和QR-1
當然快點改上去.
25.

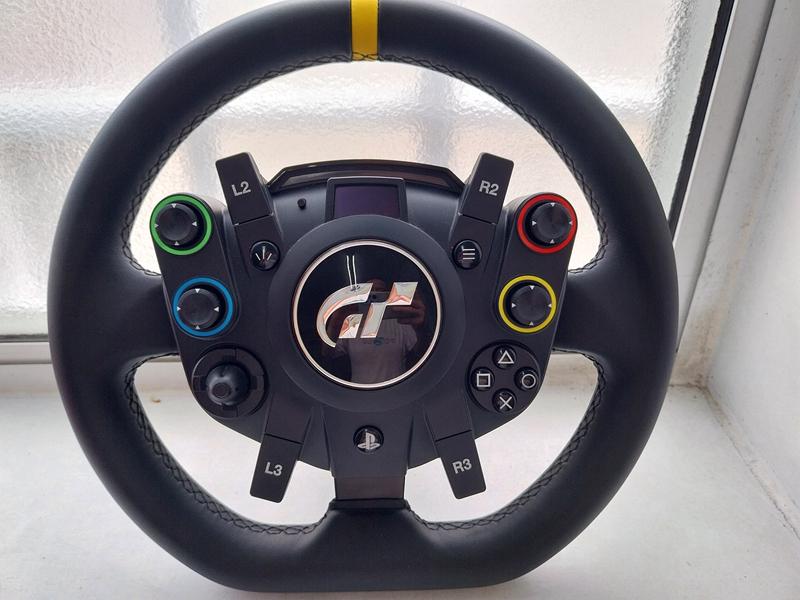

改完的成果..

26.
裝上QR-1, 看起來就有不同了.
感覺更耐操了.

27.
之前提到. 要鎖上的部分.
在我這個盤上. 原本也是不好鎖
解決方法是在圖17中間那片黑色的三D列印件下方四顆螺絲的位置墊上washer
把3D列印件墊高來解決.
因為這樣. 我覺得如果以後要改小凹盤, 可以從這個方向來列印增高墊
然後把4個螺絲換長一點的. 這樣應該可以比較容易畫圖.
至於大凹盤. 感覺還是在線的長度不夠.要找延長的解決.

28.最後. 裝上DD Pro啦~~順便和我的另一個盤合照~~

至於社團那邊很多人問我
3D列印可能會不耐用~~
其實. 這點到底能撐多久.能夠承受多大的力.誰也不知道..
如果萬一某天被我玩到掛掉了..
我會上來告訴大家的~~
(背景音樂: 五條人  - 問題出現我再告訴大家)
