https://truth.bahamut.com.tw/s01/202505/a1285b837a9e92d2da5f3299ad6cfd90.JPG 在隔壁回收品中撿到寶 沒壞的開關變壓器 上與電容器損壞的分段開關「電子開關」

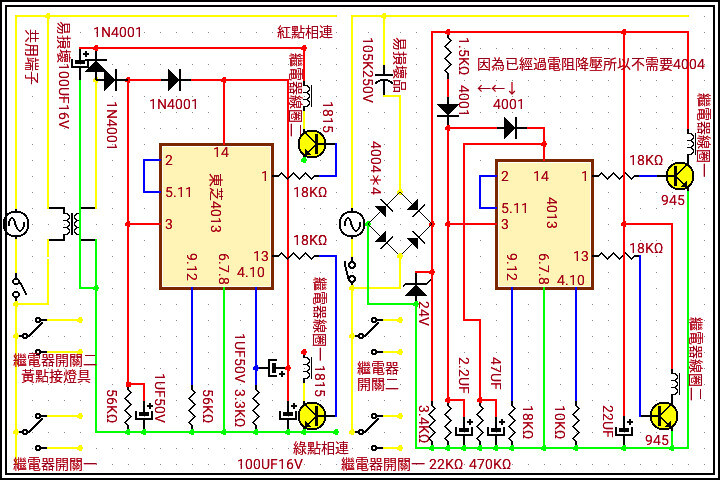

↖左邊為變壓器形式分段開關 優點 壽命長 缺點 耗電 電容器易損壞
「故障特徵：無法依序一二三四段完成切換 一段正常 關閉就會變三或四段」
↗右邊為阻容降壓式分段開關 優點 價格低廉 缺點 易損壞 1.5KΩ電阻阻值會一直提升「消耗」
「故障特徵：永遠第一段 無法二三四段 或是無法三段與四段 因為電流不足」
共同缺點為 繼電器線圈沒有安裝續流二極體 所以在變壓器式分段開關的電容器才容易因為線圈感應電動勢導致損壞「阻容降壓有齊納二極體保護所以沒事」

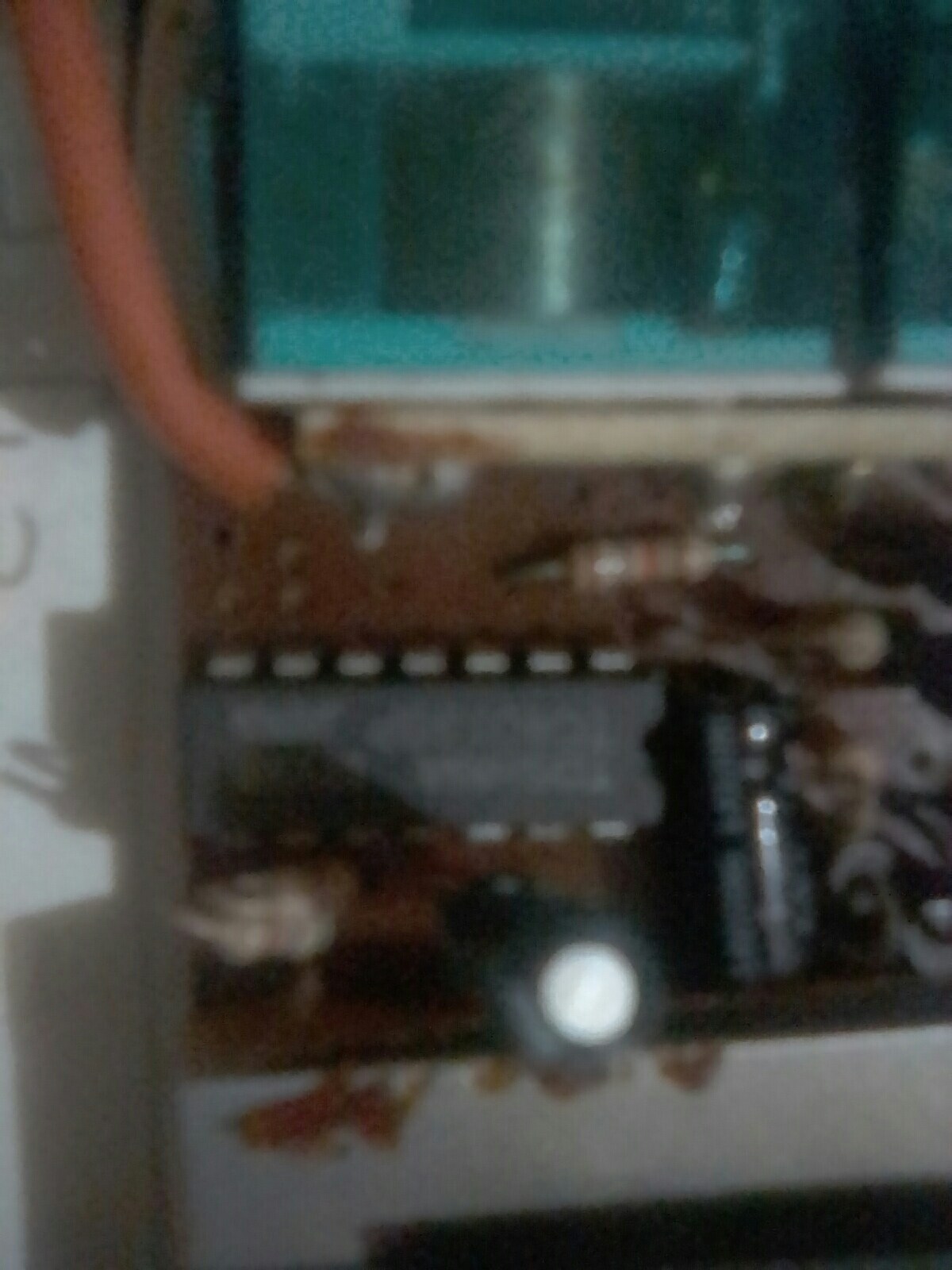

⬆日本原裝積體電路 東芝4013「本電路板為變壓器式分段開關」

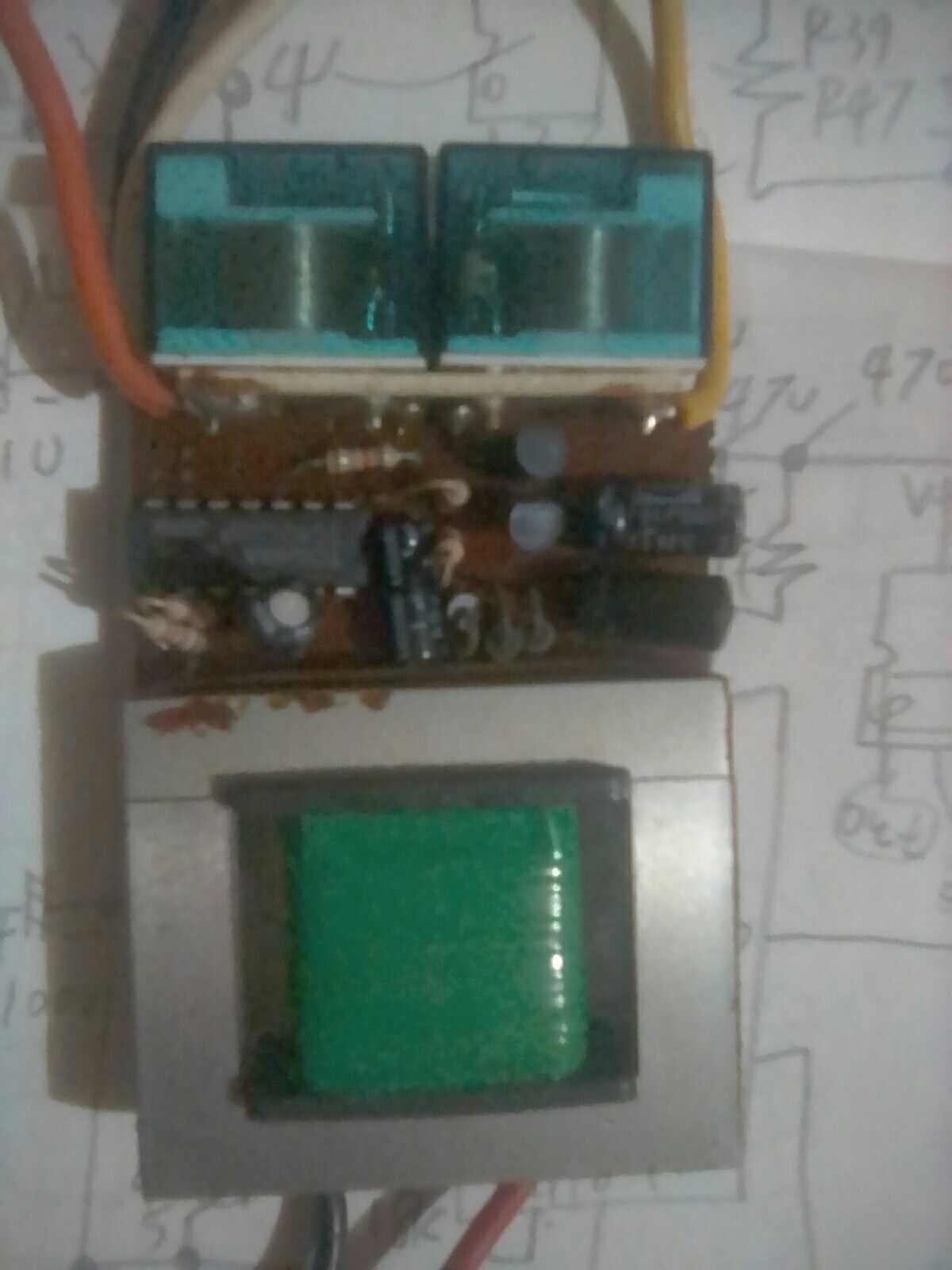

⬆變壓器式分段開關正面

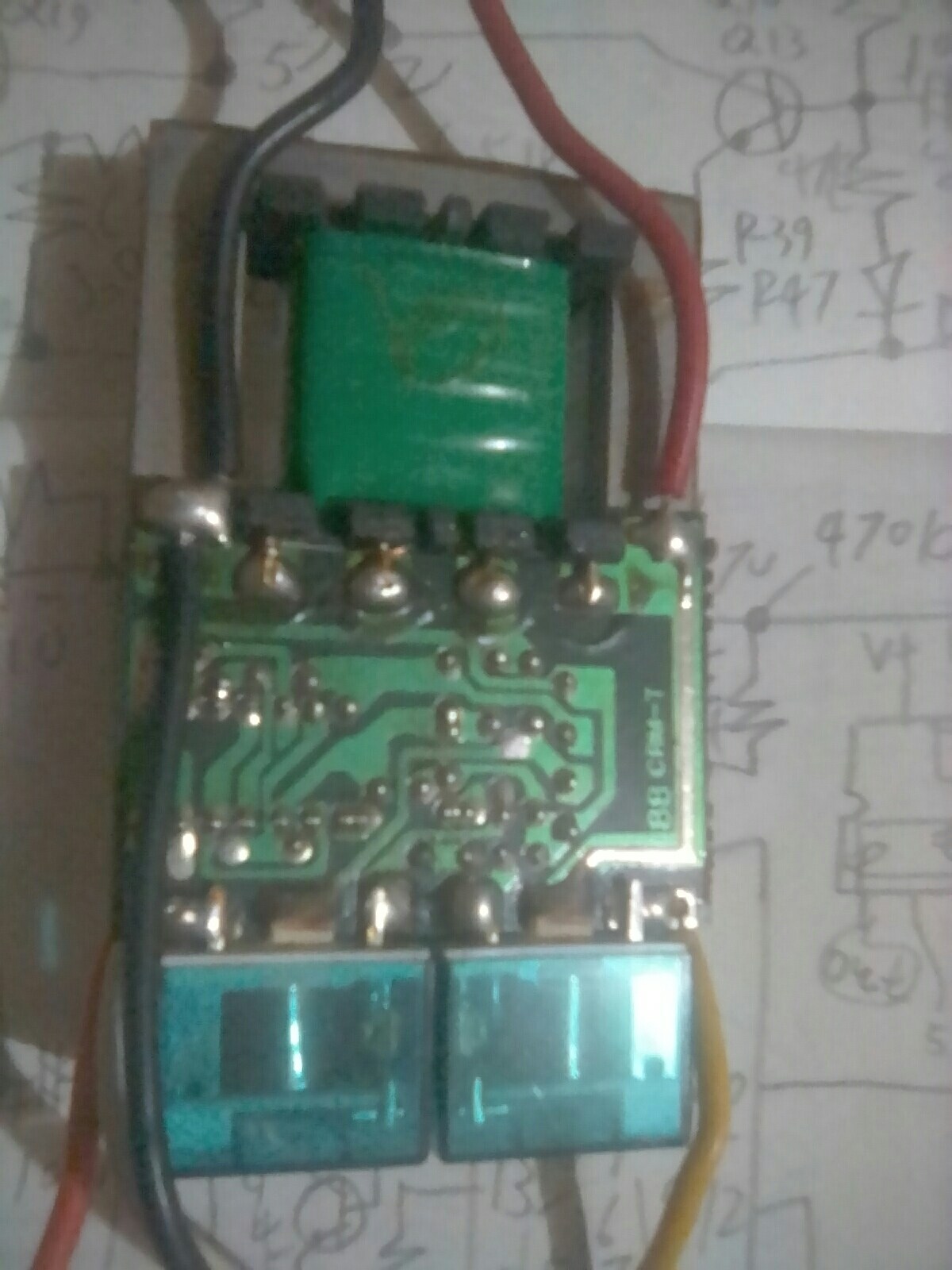

⬆變壓器式分段開關背面
產品來至chaory electrical industrial co.,ltd
背後電路為敗北王繪製本電路圖原始圖檔手寫檔案
