https://truth.bahamut.com.tw/s01/202507/98f7be0c082baed1cd4b75de44c7a588.JPG 補充 透過油管得到的充電器電路與焦耳小偷合在一起

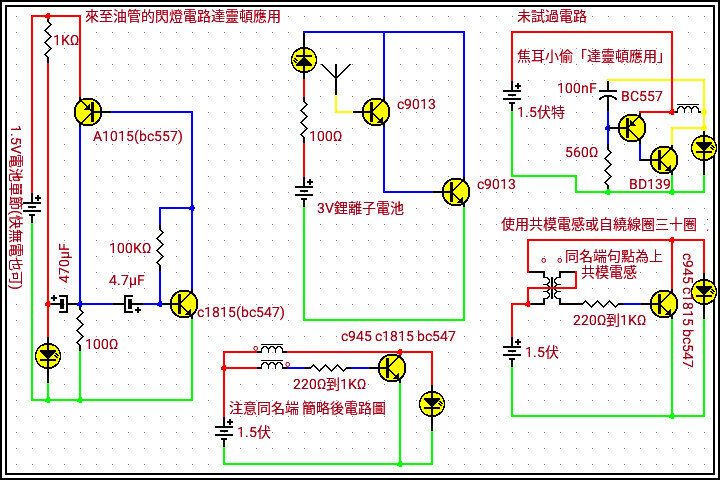

電子閃光電路 電路圖「左邊；下面與右邊為焦耳小偷電路；中間為測電源電路「測火線地線零線」的實用電路」

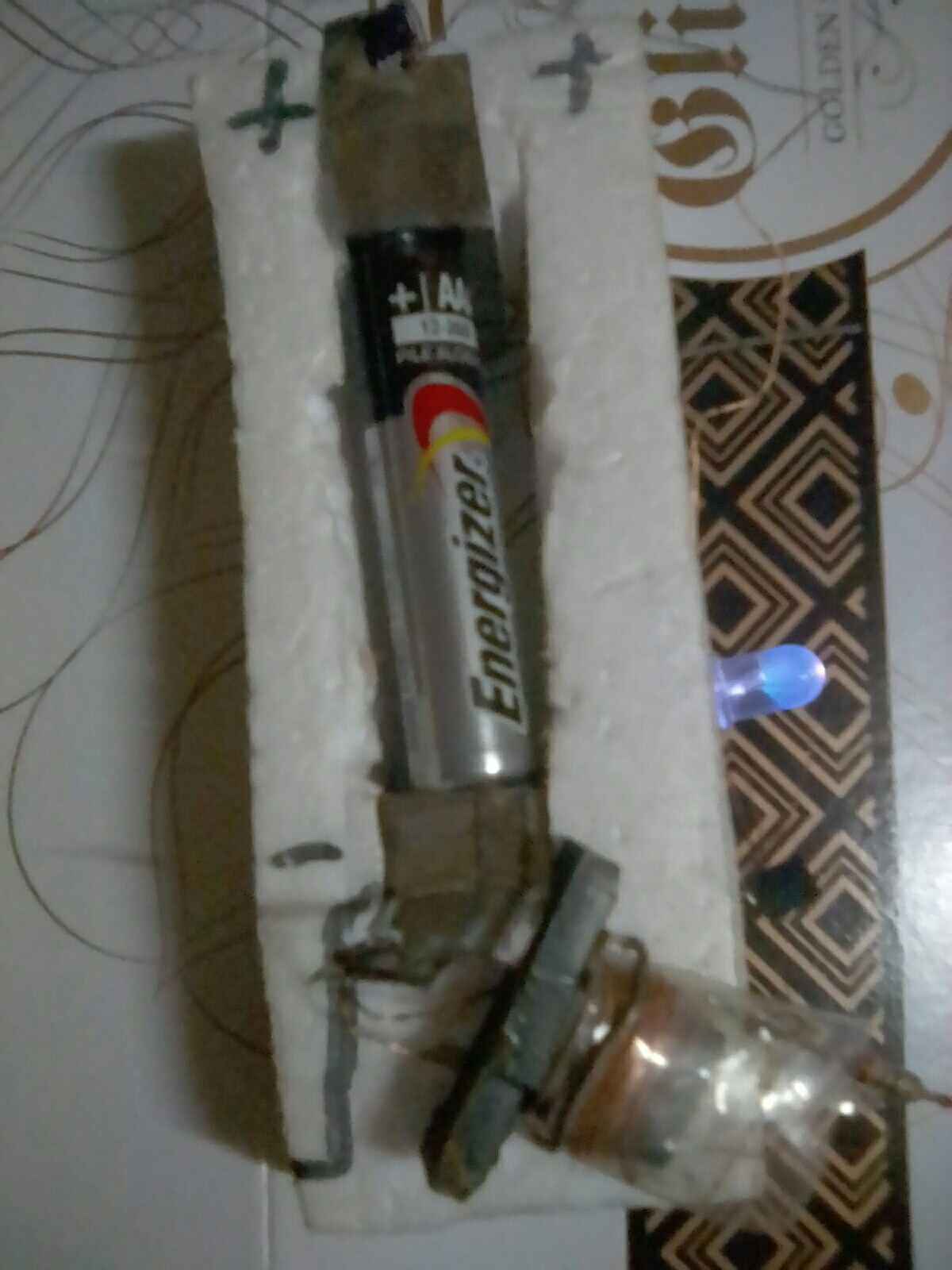

成品：焦耳小偷「發光二極體可以不侷限白光 任何顏色均可 也可用紫外線殺菌發光二極體 來至驗鈔筆」圖中使用PNP電晶體只要正負極反過來即可用
「原在我的臉書部落格的圖文都被共產臉書說刪就刪 侵犯創造自由垃圾臉書 我一律永久抵制國外社群應用軟體」
規格以打在圖中「左圖」
電阻：1千歐姆&100千歐姆&100歐姆
電晶體：C9013&A9012「A1015&C1815」
電容：470微法拉&4.7微法拉
發光二極體：紅色
原理：利用470微法拉電容器充放電原理升壓「充電電路與電池並聯；放電電路與電池串連」驅動發光二極體致使發光二極體閃爍「大約一赫茲一次閃」
右圖與下圖
線圈：左右二十圈請注意「點」同名端 自繞線圈的電子零件「材料為螺旋燈管省電燈泡的線圈與安定器磁蕊」
電阻：330歐姆
電晶體：C945「C1815」
發光二極體：高亮度白光 來自廢棄附手電筒的可拋棄式電子打火機
原理：以共模電感「自繞線圈」與電晶體構成的高頻震盪電路 利用感應電動勢來驅動發光二極體 原理詳細請參閱留言油管網址

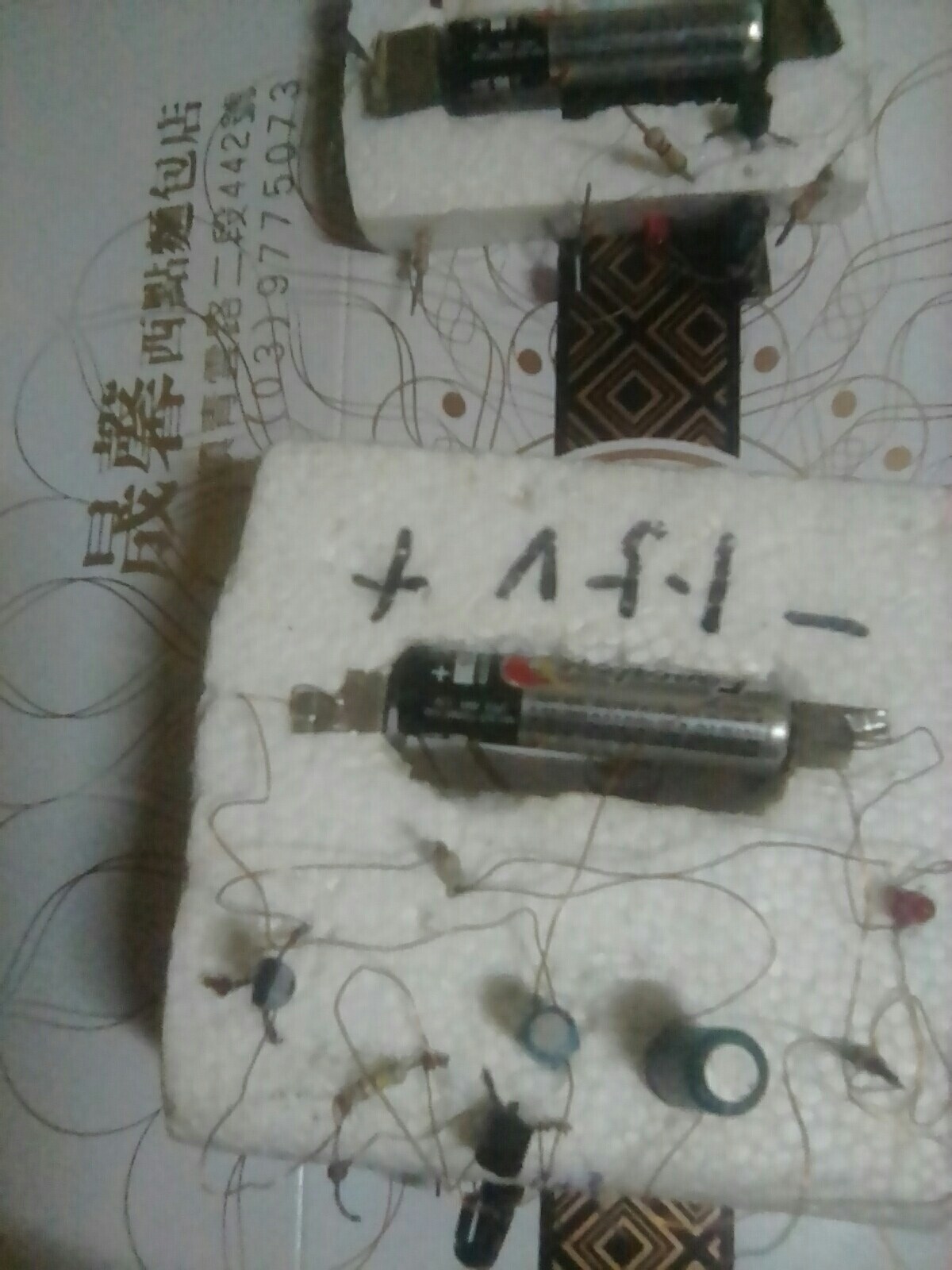

成品：電子閃光電路「一年發光二極體閃光器」
成品：電子閃光電路「一年發光二極體閃光器」
成品：焦耳小偷「發光二極體可以不侷限白光 任何顏色均可 也可用紫外線殺菌發光二極體 來至驗鈔筆」圖中使用PNP電晶體只要正負極反過來即可用
