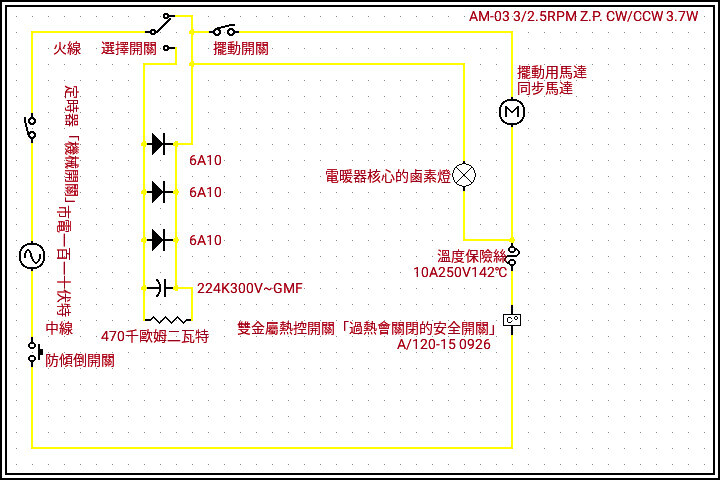

🔽圖一：傳統機械開關鹵素燈電暖器「本電路缺點：同步馬達在低功率無法使用同步馬達」

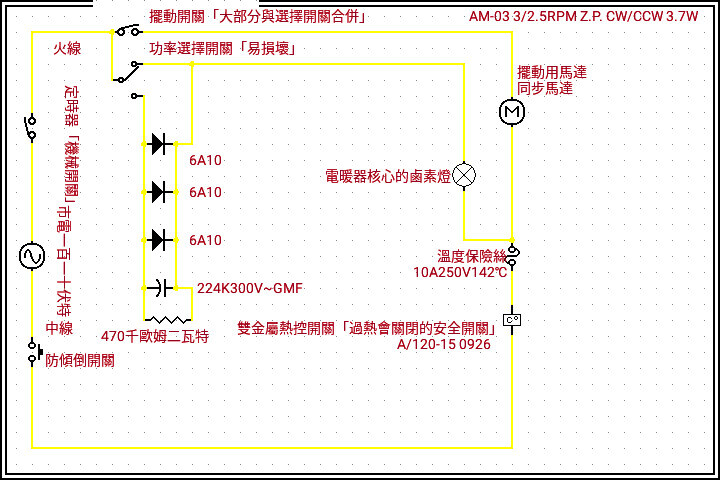

🔽圖二：補完版本一般機械開關式鹵素燈電暖器「該機械開關為合併開關 可以分開為如下圖的開關 但要注意功率」

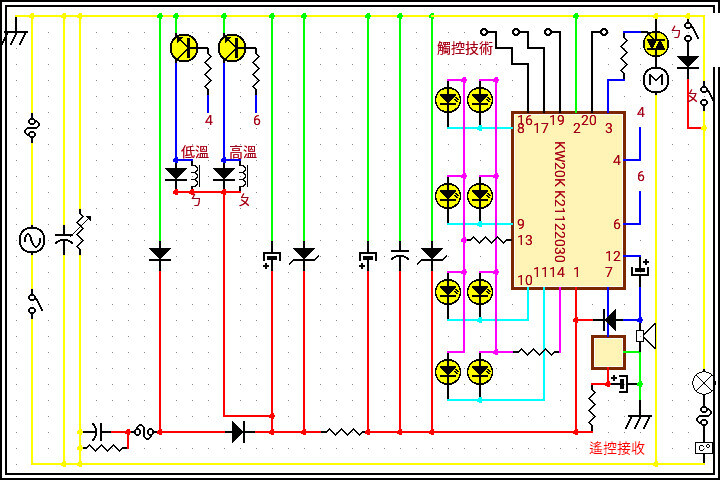

🔽圖三：非隔離降壓電源 使用阻容降壓電路 半橋整流電路「正半週經過電路『電磁繼電器線圈與電晶體』功率電阻與齊鈉二極體定電壓給微處理器穩定電源 負半週經過半橋整流二極體讓阻容電容器充放電進而讓阻容降壓電容起到降壓的作用」
非隔離應用：為了讓TRIAC控制同步馬達所以電路如此規劃 也為了觸控技術「20：開關；19：擺頭同步馬達開關；17：定時器選擇；16：模式選擇」

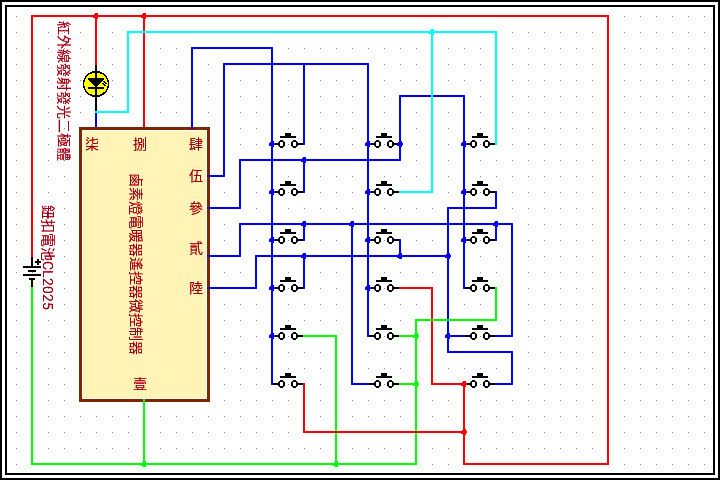

🔽圖四：鹵素燈電暖器遙控器電路 就是一般的微處理晶片

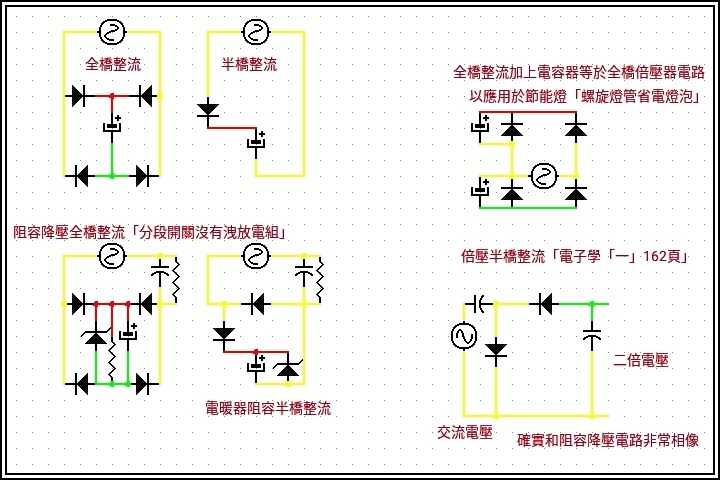

🔽補充：左上方一般整流電路 左下阻容降壓加上整流電路 右上省電燈泡「螺旋燈管的省電燈泡內建倍壓器電路」右下是電子學教科書的半橋倍壓器電路
阻容降壓電容缺點：
①沒安裝洩放電阻 容易致使觸電
②電容器「使用安規電容也如此」容易自然損耗
③使用於不穩定電源時更容易導致電容器遭受不穩定電壓與突波損壞「所以阻容降壓電源不適合用於燈具分段開關以及斷斷續續電源」
④瞬間的充電電流過大火花
⑤輸出電流與電容器的容量法拉有關「但也會隨著自然損耗越來越低電流」低電流也是故障原因「推不動電磁繼電器線圈」
⑥阻容降壓電源半波整流電路容易與倍壓器電路圖搞混「要注意輸出側有沒有齊鈉二極體以及濾波電容」
阻容降壓電源優點：
①便宜「只需要電容器 電阻 齊鈉二極體 二極體」
②電路規劃超級簡單
③維修容易
④於非隔離電源電路中「廉價電器」最普及
⑤說明電路原理簡易以及建議基礎教學
附
突波吸收器與保險絲 電容迴路異常圖片 電路板截圖

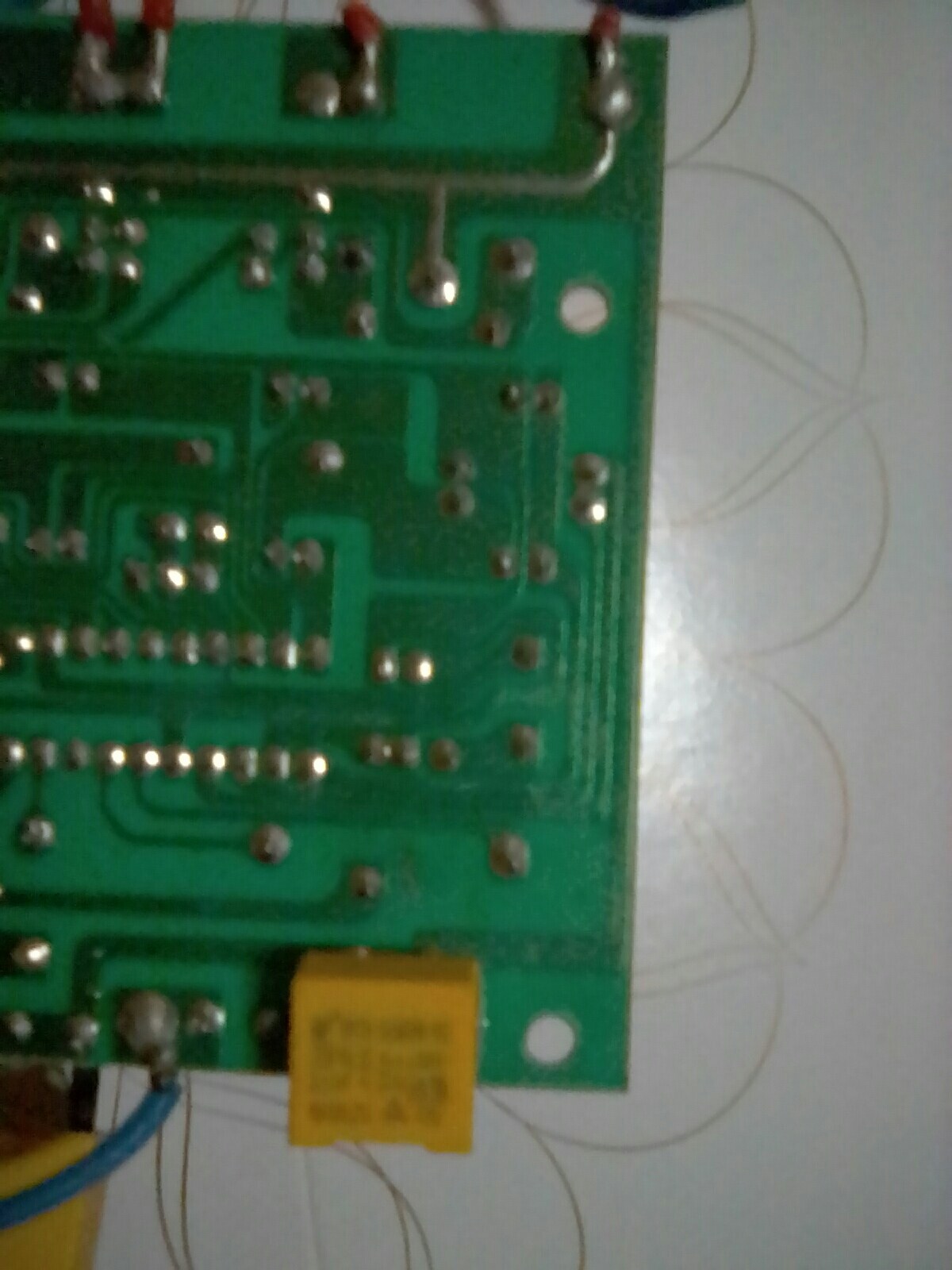

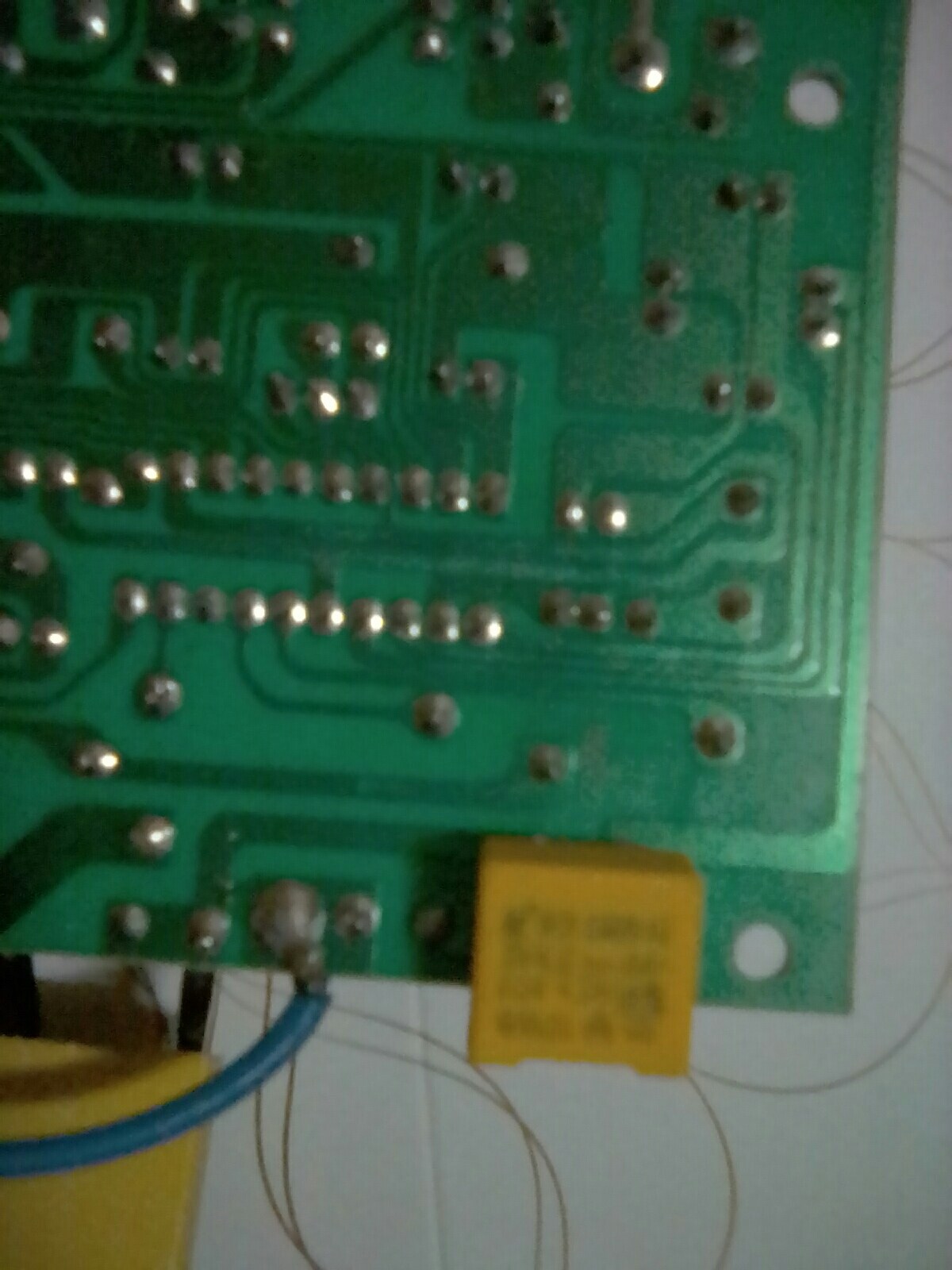

🔽圖一 此迴路太細「而且又位於最右側容易因濕氣鏽蝕」沒有足夠的電流可以讓保險絲燒斷

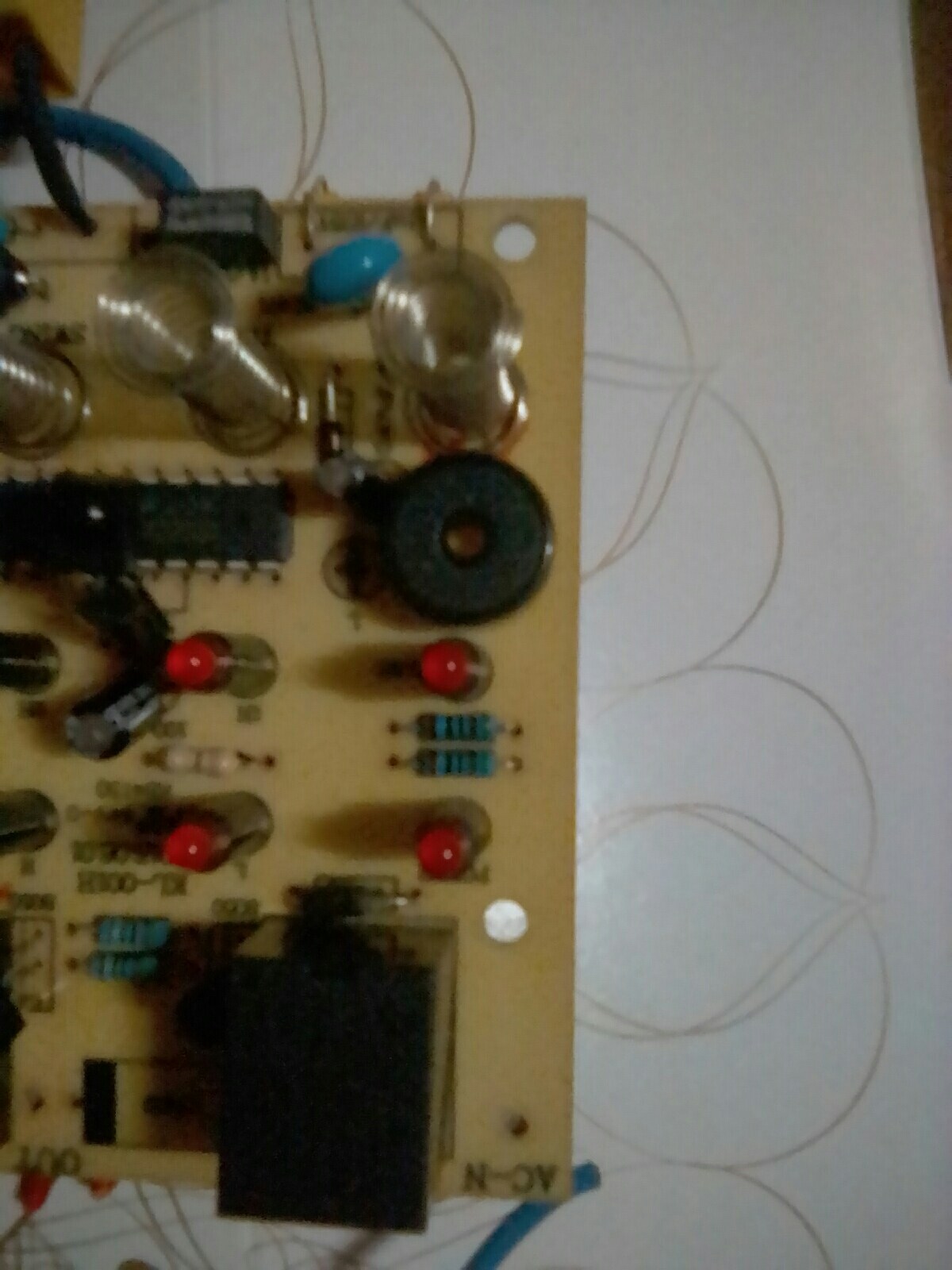

🔽左邊兩排焊點就是微處理晶片 電風扇 鹵素燈電暖器 共用晶片
🔽左邊兩排焊點就是微處理晶片 電風扇 鹵素燈電暖器 共用晶片
然後下方安規電容為何這樣安裝也是個謎

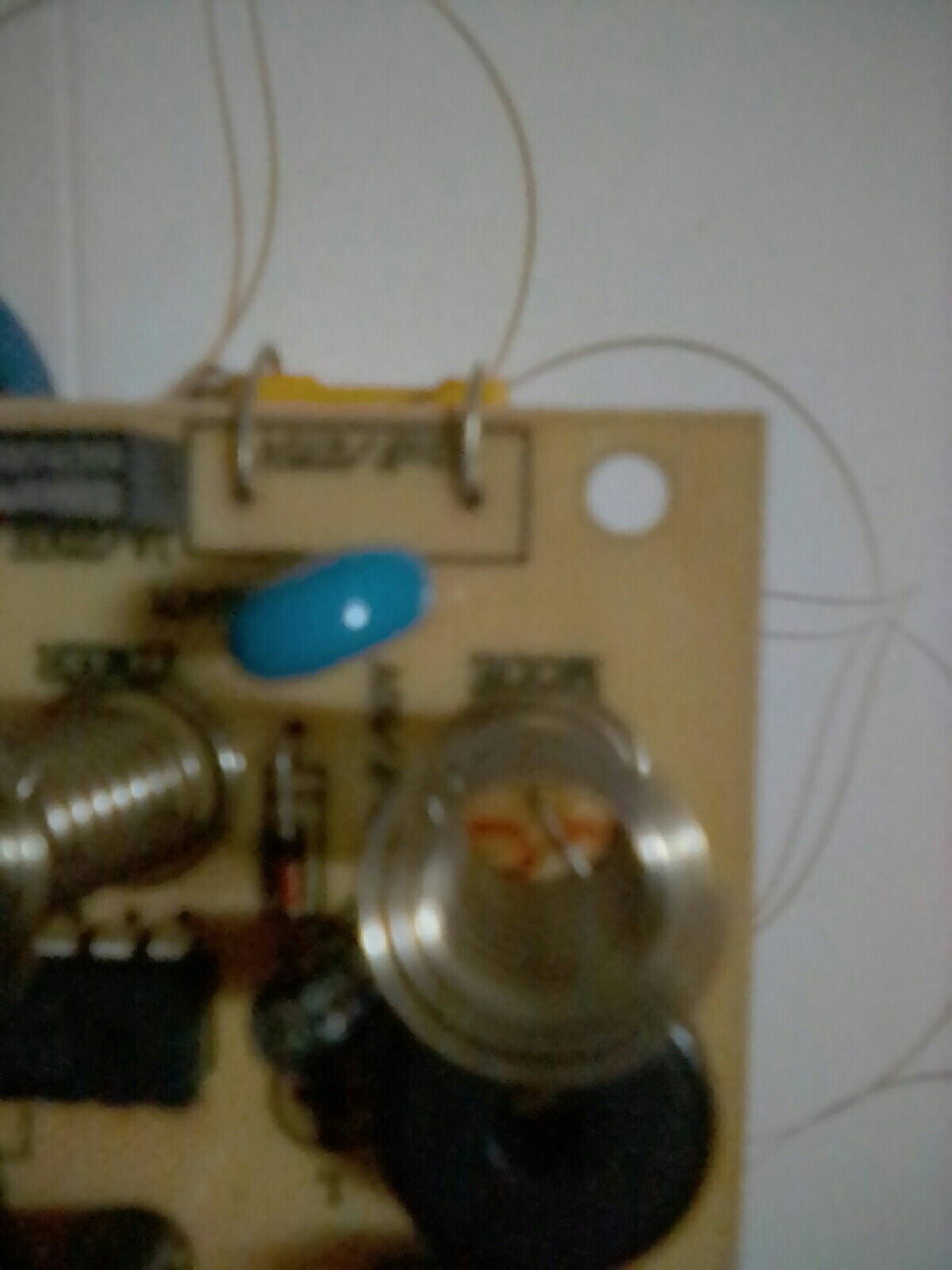

🔽此處為突波吸收器 「像藍色像陶瓷電容一樣的東西」與保險絲「黑盒子」
🔽此處為突波吸收器 「像藍色像陶瓷電容一樣的東西」與保險絲「黑盒子」

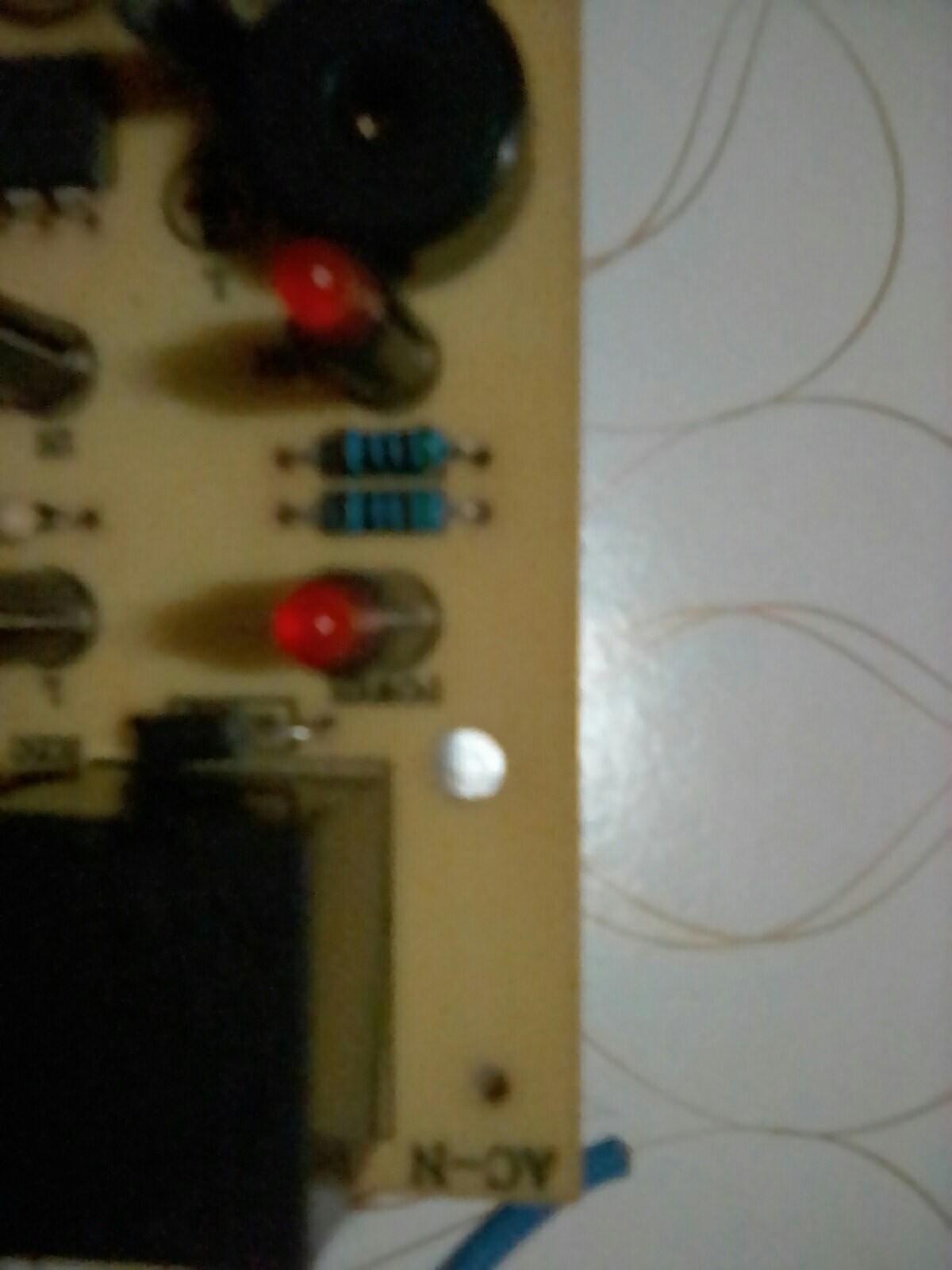

下面是微處理器與發光二極體與蜂鳴器
最下面是阻容降壓電路最不適合的負載 電磁繼電器啦「用久了電流會越來越低最後驅動不了電磁繼電器了，微處理晶片只需要低電壓驅動所以沒影響 但是會被不穩定電壓搞到當機」
🔽最突兀的彈簧 觸控系統 請做好電源隔離 「這個要纏上膠帶才可以通電時觸碰 」未纏繞膠帶通電中請別碰觸
🔽最突兀的彈簧 觸控系統 請做好電源隔離 「這個要纏上膠帶才可以通電時觸碰 」未纏繞膠帶通電中請別碰觸
存在感最薄弱的電子零件：突波吸收器
🔽有問題的迴路 電路板正面 連線是AC交流一百一十伏特 中性線
🔽有問題的迴路 電路板正面 連線是AC交流一百一十伏特 中性線
補足 我已經應用本電路板於遙控燈光控制

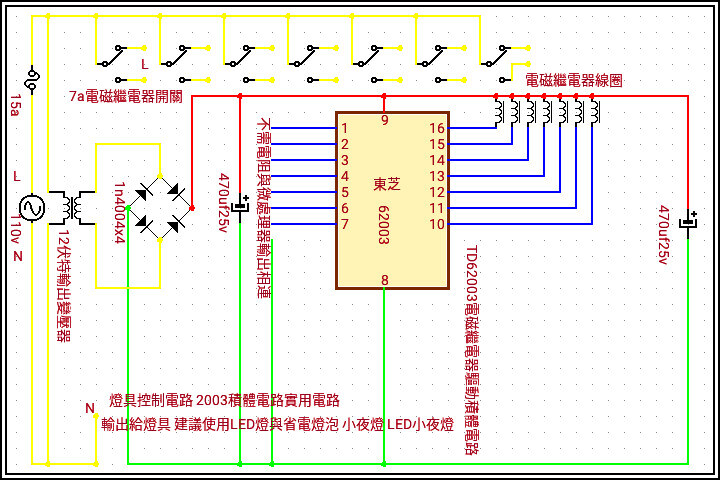

🔽搭配外掛電路板電路圖：

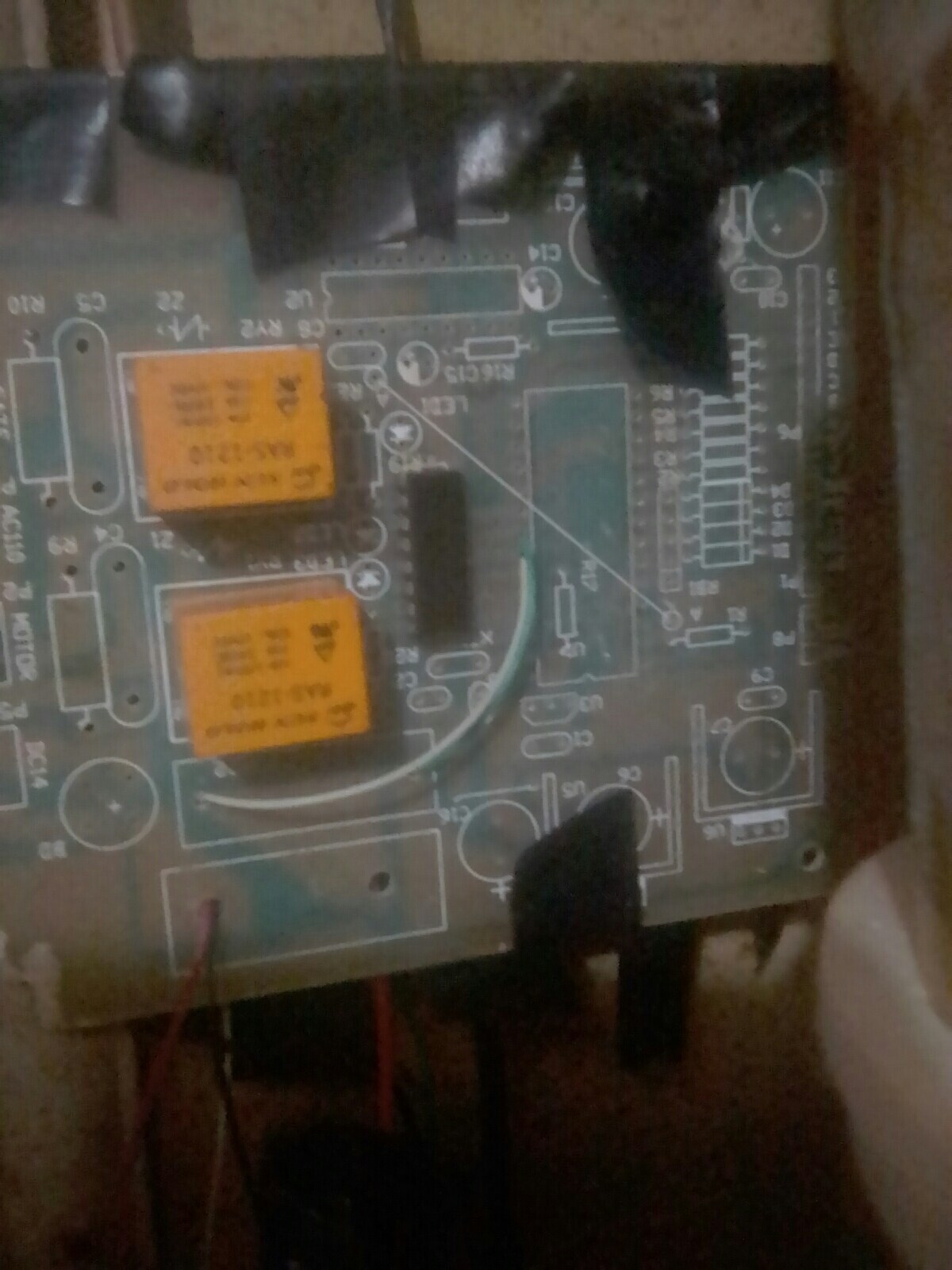

🔽TD62003積體電路應用於此電路板「控制馬達與電磁閥」 以前被丟棄至戶外的電玩機台裡面的電路板
🔽TD62003積體電路應用於此電路板「控制馬達與電磁閥」 以前被丟棄至戶外的電玩機台裡面的電路板
經過改造 移除壓敏電阻與電容電阻「避免省電燈泡閃爍與LED小夜燈無法控制」 原先這塊電路板的微處理器積體電路只不過是個計數限制器 無存在價值 上方音效晶片也一樣

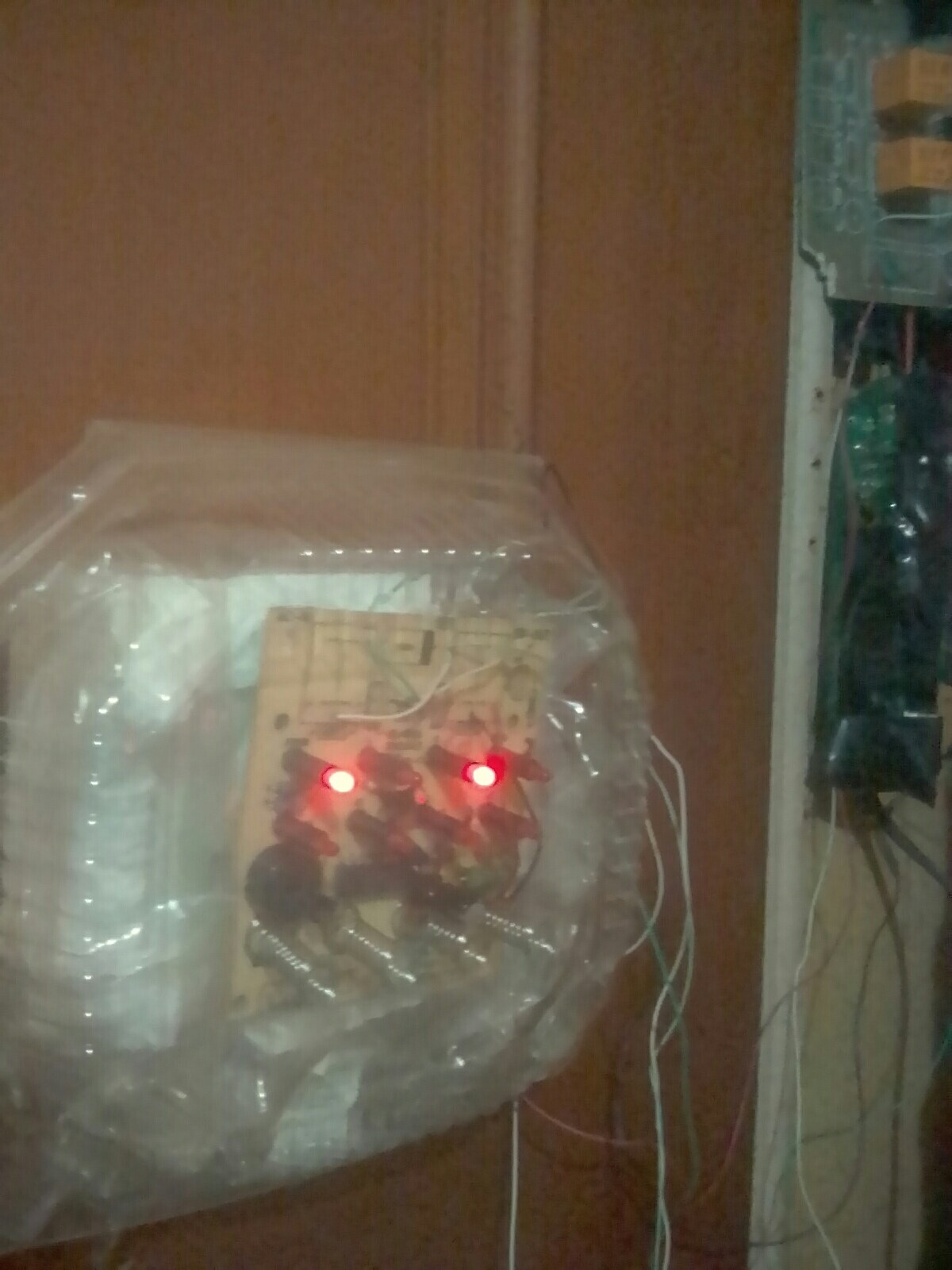

🔽以加上電源正常使用中 「微處理器並不耗電所以可以以外掛電路板型態或面板型態方便使用者用應用」電路板上方下方NG處已解焊 直接接電源與輸出
🔽以加上電源正常使用中 「微處理器並不耗電所以可以以外掛電路板型態或面板型態方便使用者用應用」電路板上方下方NG處已解焊 直接接電源與輸出
🔽NG電子零件如圖「左邊是防雷電路 與萬惡的阻容降壓半橋整流電路」
沒有NG但卻無法再利用「同步馬達控制用TRIAC」10A10的大型二極體 鹵素燈管強與弱切換二極體
電磁繼電器 沒有NC端子 只適合控制中高功率家電「缺點 線圈電壓24V」

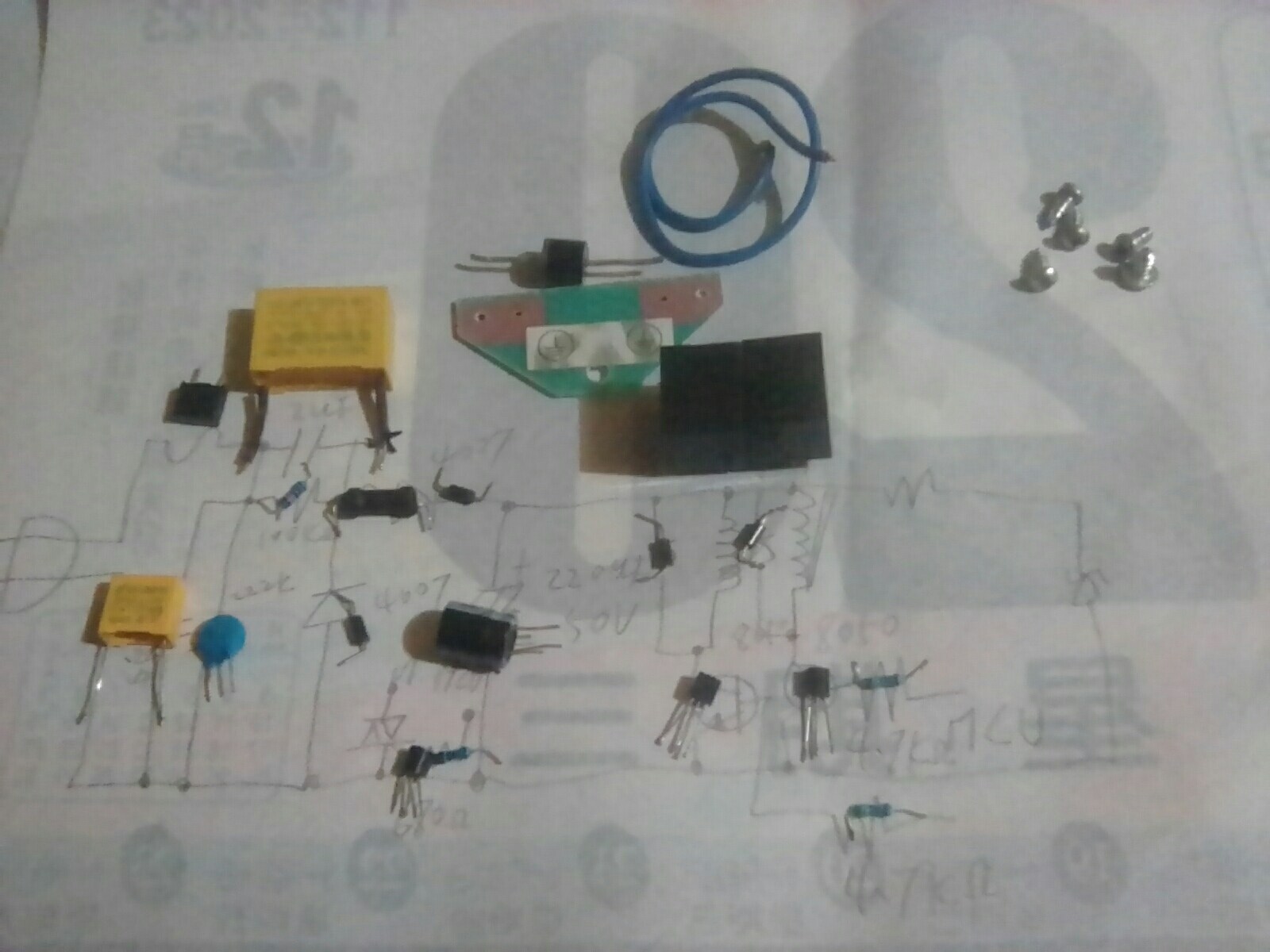

電阻電晶體與二極體可以挪為他用「如焦耳小偷 警報器 驗電筆 一顆電池一年閃燈電路等電子小玩具」
