【教學】彩色網版印刷(紙版印刷)及原稿製作

愛天使亞夜 | 2020-12-27 19:43:53

大家好這裡是亞夜。
今天來跟大家聊聊「網版印刷」。

【前言】

網版印刷跟一般我們常見的無版印刷有什麼不同呢?
兩者的印刷原理從一開始就完全不一樣了。

一般常見的無版印刷使用的是CMYK,
也就是「水藍色」、「洋紅色」、「黃色」、「黑色」的4種墨水去按照指定的比例去混合出來的。
無版印刷最直接的例子就是我們家庭或事務用的彩色噴墨印表機。
印刷時不需要製版也不需要對墨水進行調教,
直接由電腦輸出色彩訊號(各色的比例)以及座標給印表機後,
印表機的噴頭就會按照訊號將指定量的墨水噴到指定的位置上,
並以此混合出使用者需要的顏色。

而網版印刷不太一樣,
網版印刷需要製版,
而他的版主要由一塊網布去乘載油墨。
網版一般來說都會製作木框來支撐網布讓網布能夠保持攤平的狀態。
製作網版時,
會先將網布上均勻塗抹一層光固化膠,
接著將原稿覆蓋在膠上並進行紫外光照射。
原稿的做法為想印的位置塗黑、不想印的位置留白,
這樣在照射紫外光時,
塗黑的部分就可以遮蔽紫外光而不會產生固化,
最後再用溶劑把尚未固化的膠洗掉就形成網版。
印刷時,
在網布上放上想要的顏色的油墨,
然後將網版貼合於印刷物上後用刮刀用力擠壓油墨讓油墨穿過網布,
因為有光固化膠的部分會阻隔油墨通過,
因此就能把網版上留下的原稿形狀給直接印在成品上了。
網版印刷的特性就是一塊版只能有一種顏色,
你想要多種顏色就得分開製版然後重複印刷,
因此在製作上不論成本或彈性都遠遠不及無版印刷。
然而網版印刷因為需要事先調製油墨,
因此允許使用者依照自己的需求去調製任何性質的油墨出來,
再加上網布本身有些許的彈性,
因此不一定只能印在平面上,
也因此像是塑膠品、衣服等等產品還是網版印刷的天下。

【彩色網版印刷】

彩色網版印刷或稱紙版印刷,
它是平版印刷(類似蓋章原理的印刷數,在此割愛)發展到無版印刷過程中的過渡技術。
顧名思義,
他的基本原理還是網版印刷,
只是不用像一般網版還得使用光固化膠之類的複雜工序,
他的印刷版會在紙版印刷機裡面自動生成,
但這種印刷版會在印刷完成後毀壞因此無法重複利用。

彩色網版印刷雖然使用了網版印刷的原理,
但與使用含膠質且高黏性不透明油墨的一般網版印刷不同,
彩色網版印刷的油墨大部分比較接近「墨水」的性質,
也就是說具有一定程度的透明性,
這使得彩色網版印刷可以達到像是水彩那樣的「混色」效果,
像是這樣:
這張圖裡面雖然有7種顏色(不含白色的話),
但實際上只需要3個版就能完成。

雖然原理還是網版印刷的原理,
但已經跟無版印刷一樣支援混色,
可以理解為什麼紙版印刷會是無版印刷的過渡技術了吧!
台灣在二三十年以前的報紙原則上都是利用這種技術印出來的,
即使到了現在無版印刷機已經到處都是的情況下,
紙版印刷術也依然健在。

【紙版印刷的特性】

紙版印刷因為同網版印刷的原理,
所以一個版還是只能有1種顏色,
只是,
紙版印刷比起網版印刷而言他多了支援「灰階」的功能。
什麼意思呢?
就是他可以讓你把C50跟C100這兩種顏色做在同一個版上,
透過版孔(版上讓墨水通過的孔洞)的密度控制去實現這個目的,
然後就達到跟無版印刷利用噴頭去控制墨水流量相同的結果。
然而它始終還是一次只能印1種顏色,
所以CMYK的4色印刷,
你就是得製作4個色版並且分4次印刷,
而這4次需要不斷重複進出印刷機,
如果你位置沒有對準,
那就會出現這種狀況:
這就是色版對歪了的結果,
否則它應該要是這樣的。

【紙版印刷的表現】

為什麼要特別介紹紙版印刷?
無版印刷便宜好用大家都在用不是嗎?
不不不,
紙版印刷只是用的少,
但其表現力的限制比無版印刷更少,
如果你是個藝術家,
你會愛死紙版印刷更勝於無版印刷。

紙版印刷可以使用「特殊色」。
不久前敝人才說過,
CMYK的表現力遠遠不及RGB的表現力,
這意味著你無法透過無版印刷來列印所有你螢幕上看得到的顏色。
如果你今天要印的是相片還是藝術照,
CMYK的顯色能力就完全無法滿足需求,
因此你需要學習製作紙版印刷。

【如何製版】

因為紙版印刷的一個版只能支援1種顏色,
所以版的格式一定是「灰階」,
依照其灰色的深淺來決定濃度這樣。
一般來說,
「黑色代表100%」而「白色代表不印」。
以下製版會以這個基礎為前提。
如果你找的印刷廠跟你說「黑色代表透明而白色代表要印」的話,
那麼你在要完稿的時候再做一次「負片效果」就可以了。

首先,
當然是先製作你想要的圖片。
不論你使用什麼軟體做,
用點陣圖還是向量圖做,
用RGB還是CMYK做都無所謂,
總之先把圖片準備好。

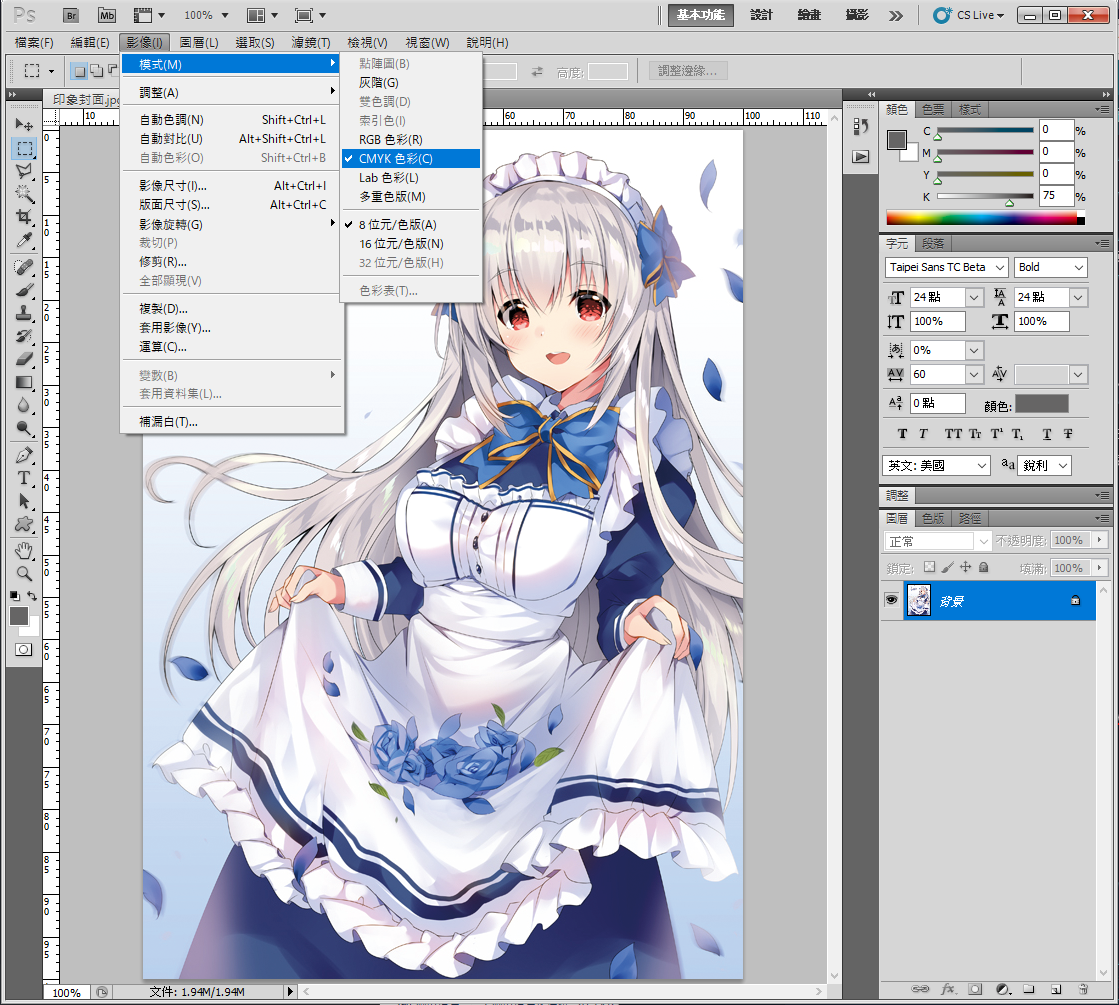

接著我們用Photoshop打開這個檔案,
然後「色彩模式」的部分改設定成「CMYK」。
如果是向量圖,
記得先點陣化。

開好檔案以後,
我們可以開始來分離色版。
首先切換到色版視窗,
然後在「水藍色」色版上點一下,

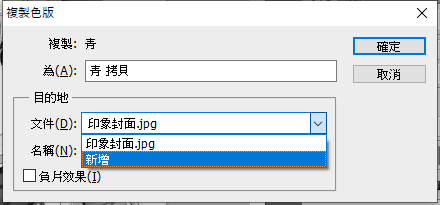

選取後在上面按右鍵→複製色版。

文件上記得按「新增」,
這會讓你開一個新的灰階檔案出來。

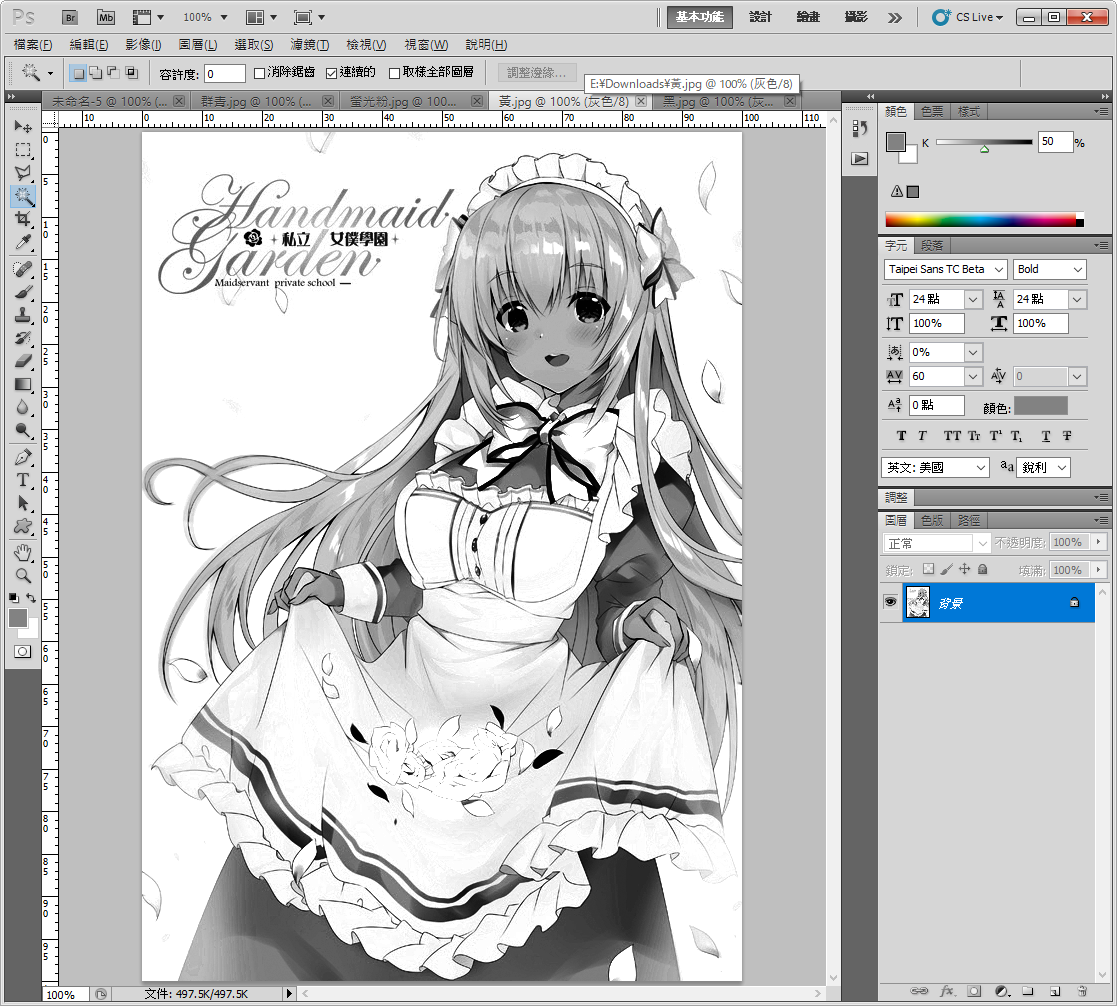

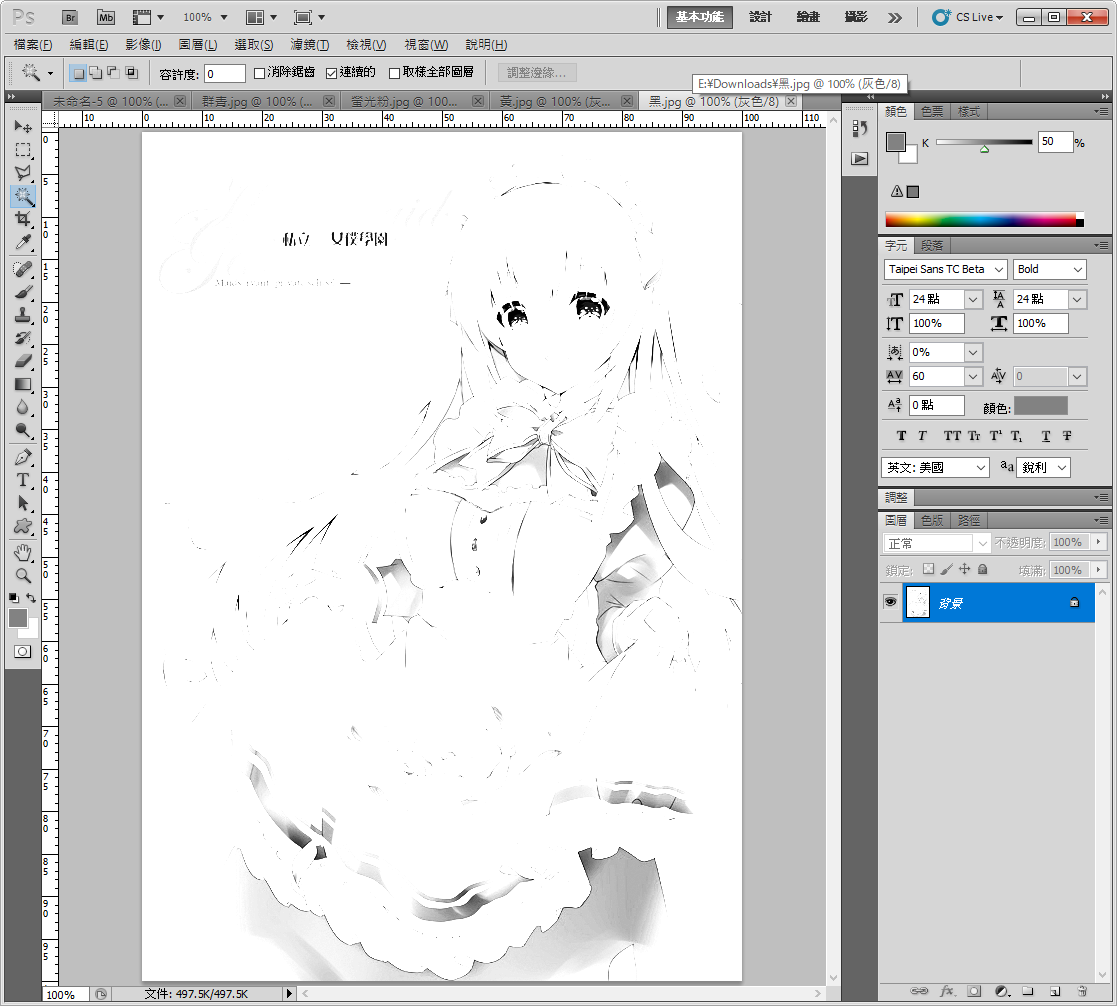

像這樣:

此時我們就成功分離出「水藍色」的色版了。
重複以上步驟,
把「洋紅色」、「黃色」、「黑色」的色版都分離出來:

之後我們開一個新的檔案,
維度、解析度必須跟原本的檔案一樣,
至於模式用「RGB」或「CMYK」都可以。
為什麼都可以?
因為色差是一定有的,
我們的重點只是要確認我們成品的樣貌而不是實際顏色,
所以方便作業即可。
建議使用RGB模式擁有比較寬廣的色域,
方便編輯。

接著我們切換回之前分離出來的色版,
然後全選→複製(可以使用快速鍵,Ctrl+A→Ctrl+C)

接著回到我們新開的檔案,

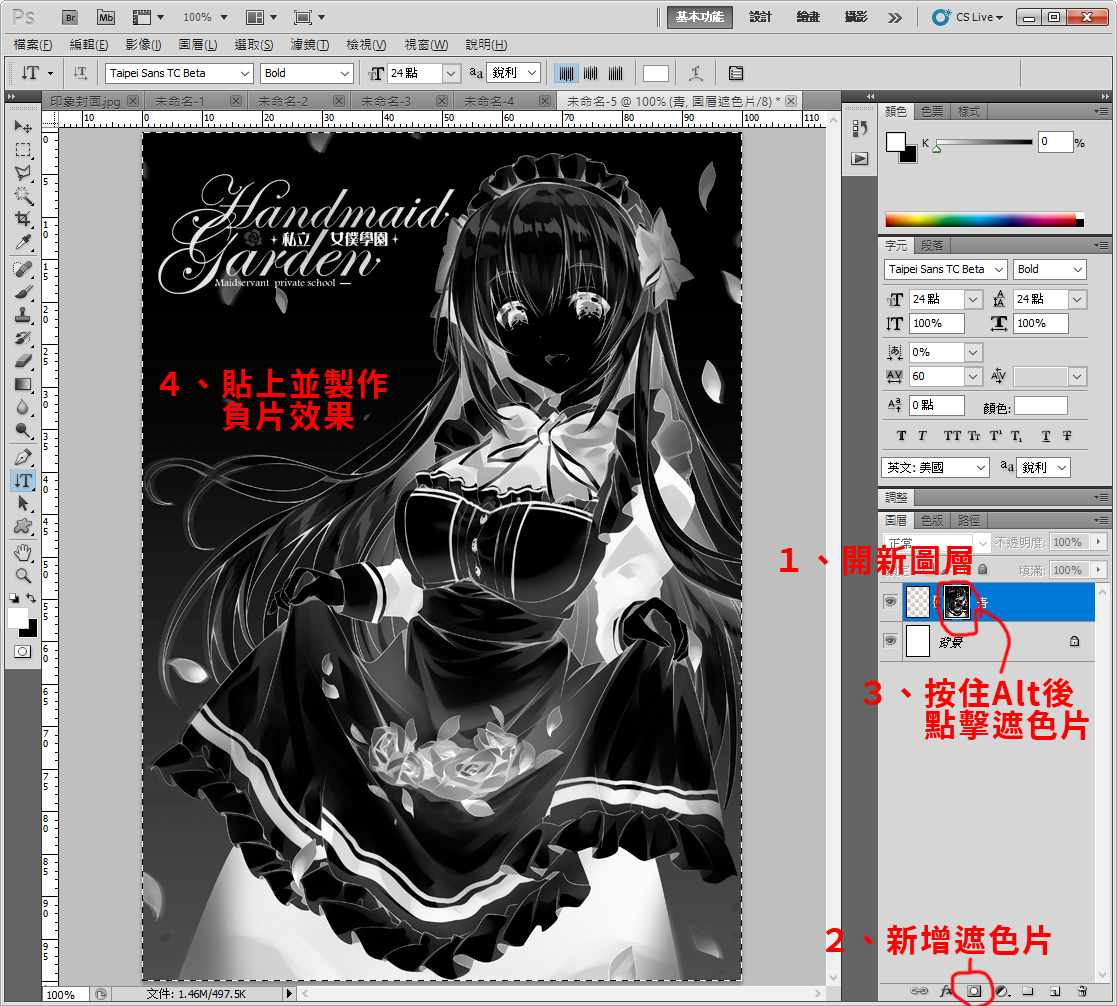

先新開一個圖層(快速鍵Ctrl+Shift+N),
圖層名稱方便起見就好,
接著按下下方的新增遮色片按紐,
然後按住Alt點擊遮色片,

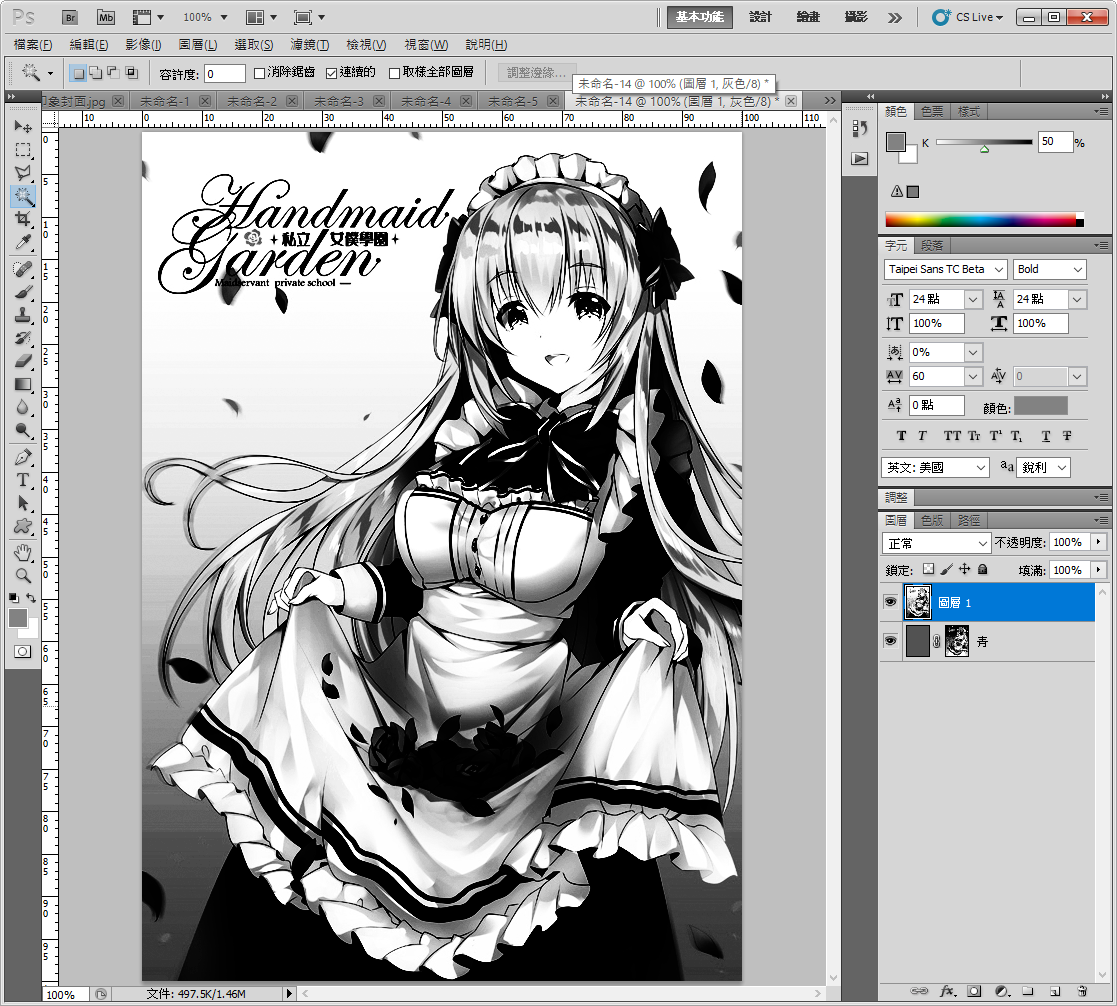

進入遮色片模式後再把剛剛複製的圖像貼上(快速鍵Ctrl+V),
並且做一次負片效果(快速鍵Ctrl+I)。

為什麼要做負片效果呢?
這是因為,
色版預設是「黑色是有顏色的而白色是透明的」,
而遮色片則反過來是「白色是有顏色的而黑色是透明的」,
因此需要進行負片效果。

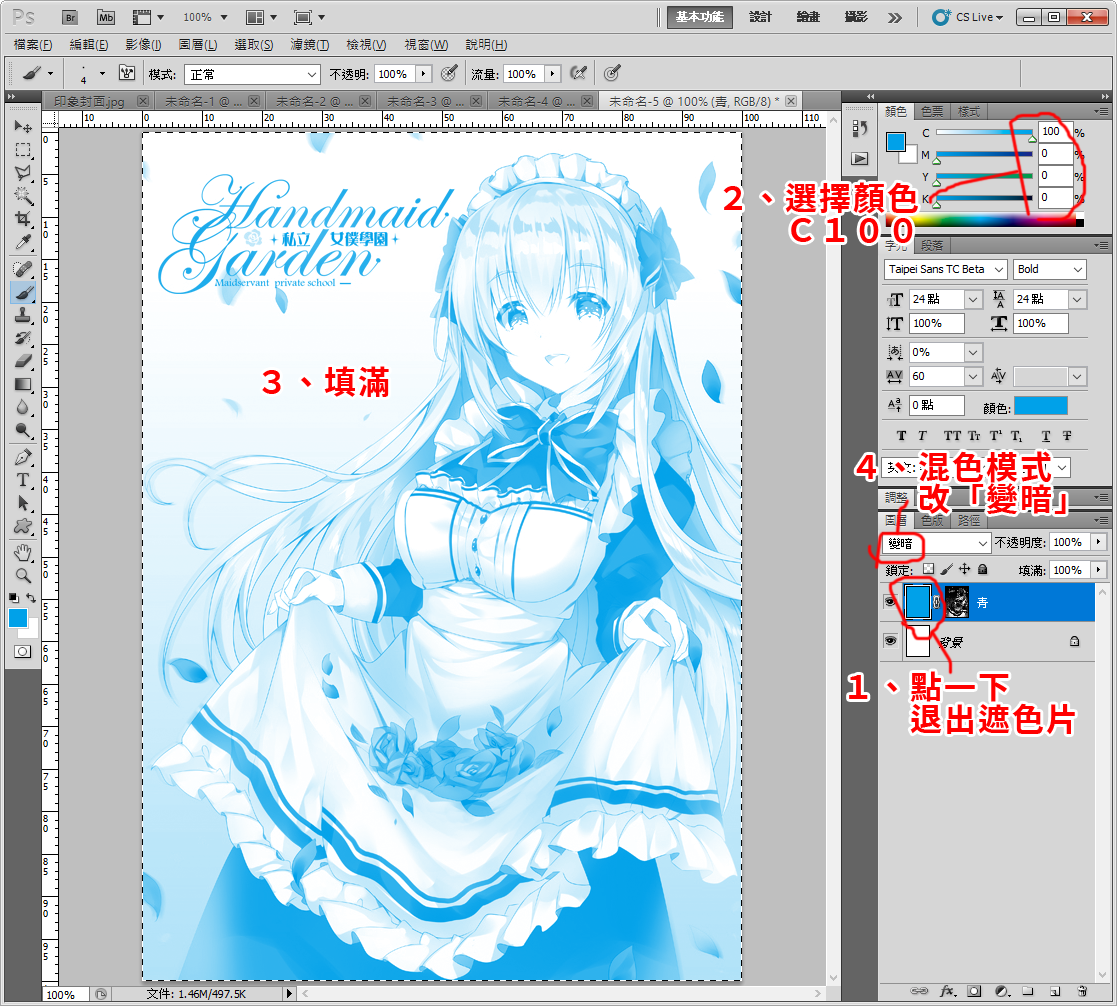

接著左鍵按一下圖層預覽退出遮色片模式,
然後在顏色標籤裡選擇水藍色(C100),
接著直接填滿整張畫布(快速鍵Shift+F5),
然後混色模式改成「變暗」。

重複以上步驟,
直到色版都弄過來為止。

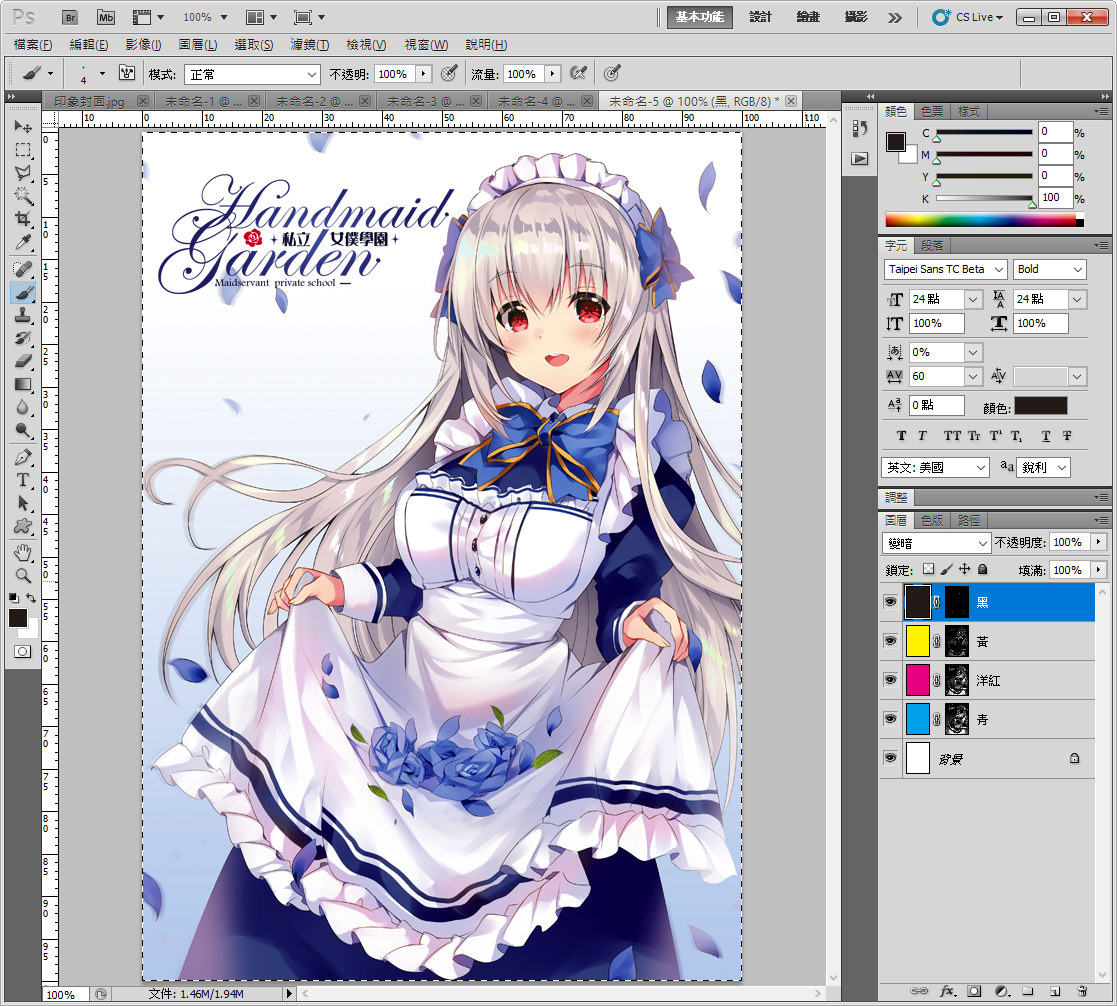

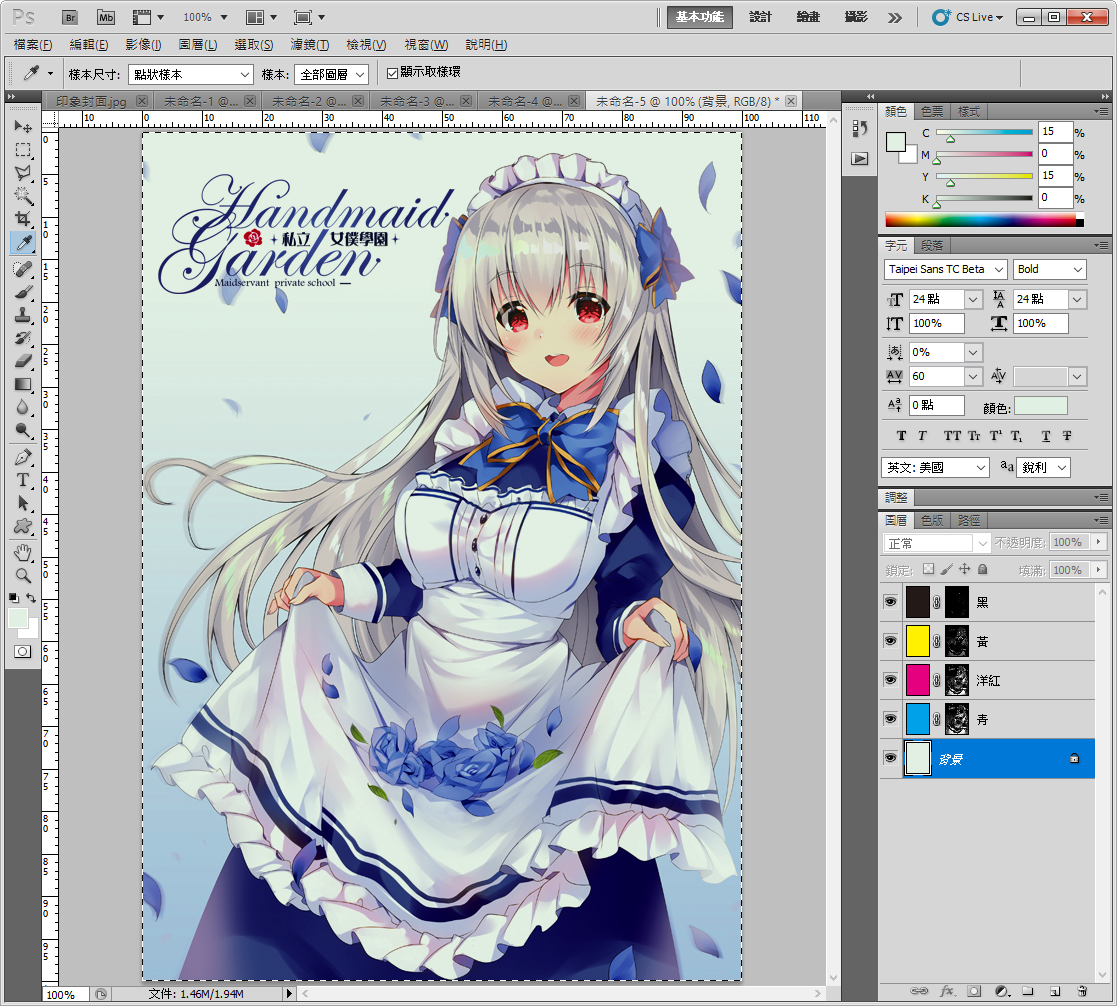

你會發現,
畫面已經跟原圖差不多,
只是有些許色差。
如果你用CMYK模式的話確實可以消除所有色差,
但這是自欺欺人的作法,
因為實際上你並不是真的使用CMYK墨,
而是會使用特殊色,
因此色差是一定有的。


這樣子我們基本的色版分離就完成了。
接下來我們可以來做一些變化,

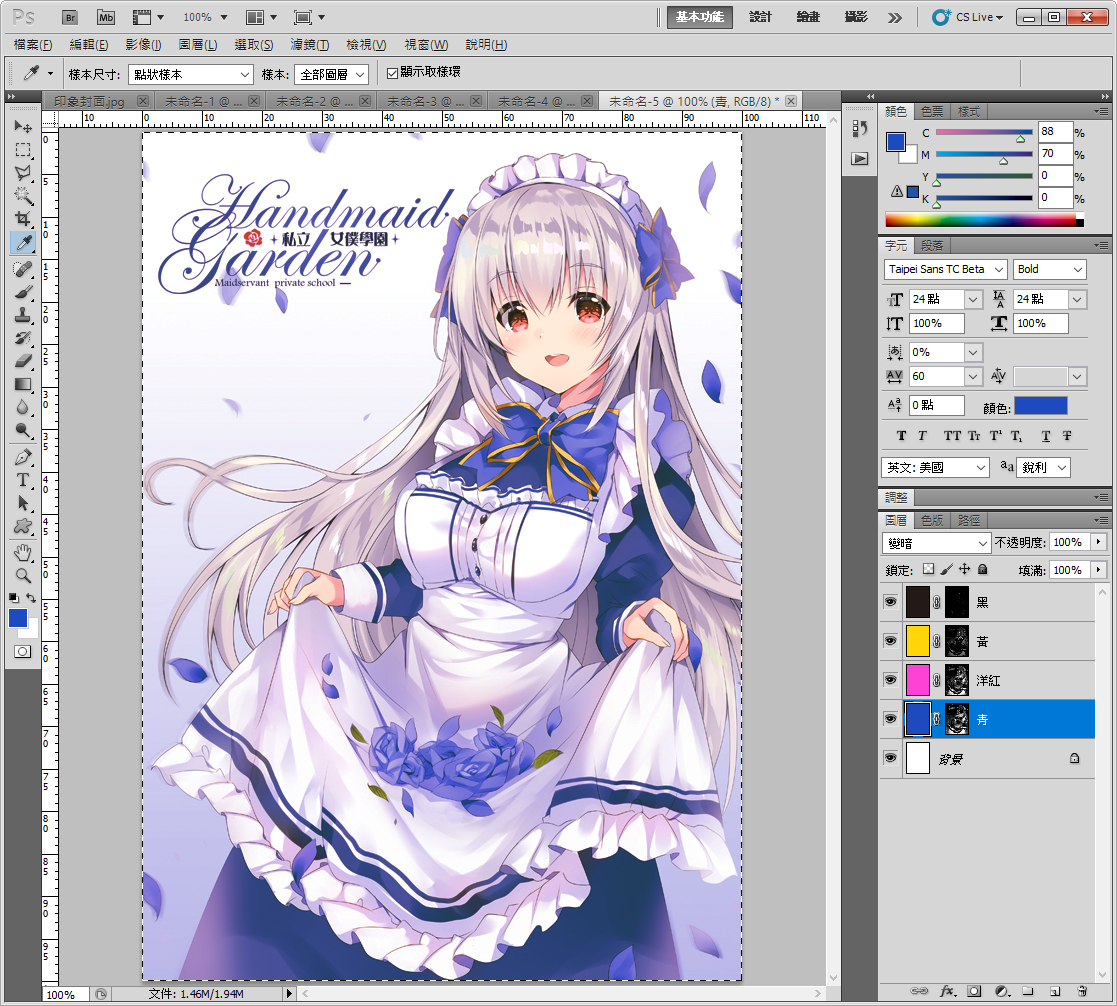

例如嘗試把顏色換成指定特殊色看看:

這樣子可以方便使用者去瀏覽成品「大致上」的顏色。
以這個例子為例,
洋紅色換成螢光粉,
這變會使得整體顏色更粉更紅。
而水藍色換成群青色,
也會使整體變紅(群青色是由水藍色跟洋紅色去配出來的,因此相當於水藍色的色版添加了洋紅色進去),
因此整個畫面自然就變得既粉又紅了。

注意,
在換色的時後盡量選擇相近色的色版比較不會出現預期外的狀況。
例如「螢光粉」、「橘色」、「朱紅色」等等盡量用在「洋紅色」色版;
「群青色」、「海軍藍」、「薄荷藍」、「薄荷綠」等等盡量用在「水藍色」色版。
再強調一次,
墨色要以「印刷廠有提供的墨色」為準,
你自己亂設定墨色結果印刷廠不提供,
那你做半天就都是白做的唷。

此外,
我們當然也可以變更紙張顏色,
假如今天我們使用了特殊紙(不是白色的紙)的話,
只需要將顏色加在「背景」圖層就可以了。
例如這就是使用草綠色紙輸出的結果。

【調整各色版】

如果只有單純分離色版而不做色版調整,
那麼其實就只有預覽的功能而已。
事實上我們可以對個別色版去進行「調整」,
以令成品達到我們預想中的特殊效果。

要注意,
編輯色版主要都是針對「遮色片」去編輯,
圖層本身一定要維持單一顏色填滿的狀態,
畢竟這是模擬印刷本身的機制,
如果你畫筆畫在圖層本身,
油墨可是沒辦法照著你的筆刷去上色的。

調整的話,
比較簡單的方式是透過「亮度、對比」的方式去做調整。
還記得遮色片中「黑色代表不印、白色代表要印」嗎?
你把亮度調高就會讓整個該色版的比例加重;
反之亮度調低就會使該色版的比例減輕。
而提高對比的話會讓深色更濃而淺色更透明,
讓顏色變得更加賽璐璐化;
反之降低對比的話會讓色彩變得更平淡,
看起來就會灰灰的。

調整「亮度、對比」功能的位置。

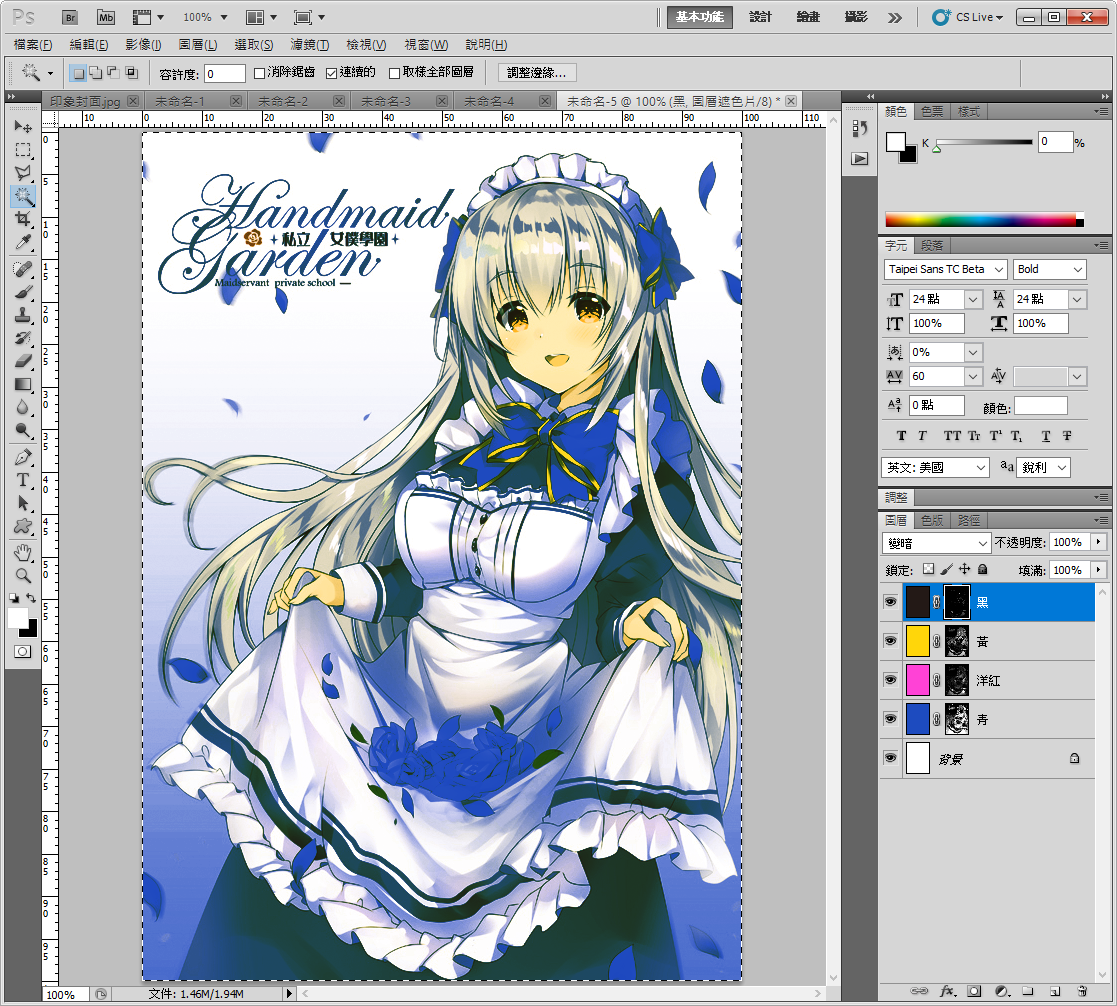

調整過亮度、對比後做出的賽璐璐化效果。

調整前的比較圖。
可以注意一下又下方的圖層預覽,
各色版的主要墨色沒有改變,
變化只有遮色片本身的亮度、對比產生了變化。
該如何做出自己想要的美術效果,
這部分可以多加嘗試。

【完稿】

重點來了,
我們完稿以後,
當然不可能直接把我們做完的可視化檔案直接交給印刷廠,
印刷廠是不會理你的。
因此我們得要將我們做好的各色版拆成數個灰階檔案。
以這個例子來說,
我們就需要拆成4個檔案然後分別交給印刷廠。

首先,

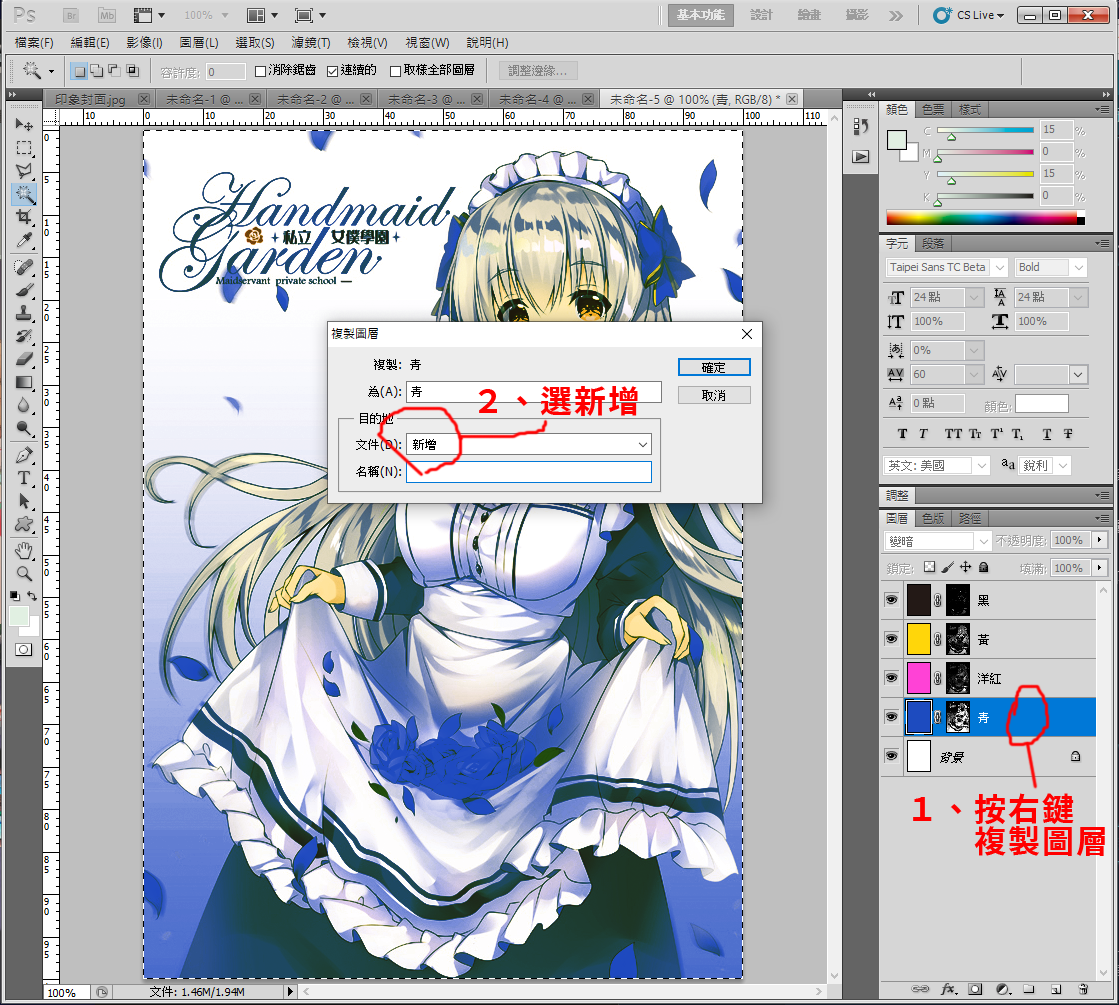

我們先進行一次複製圖層。
一次選定一個圖層,
在圖層上按右鍵→複製圖層→新增。

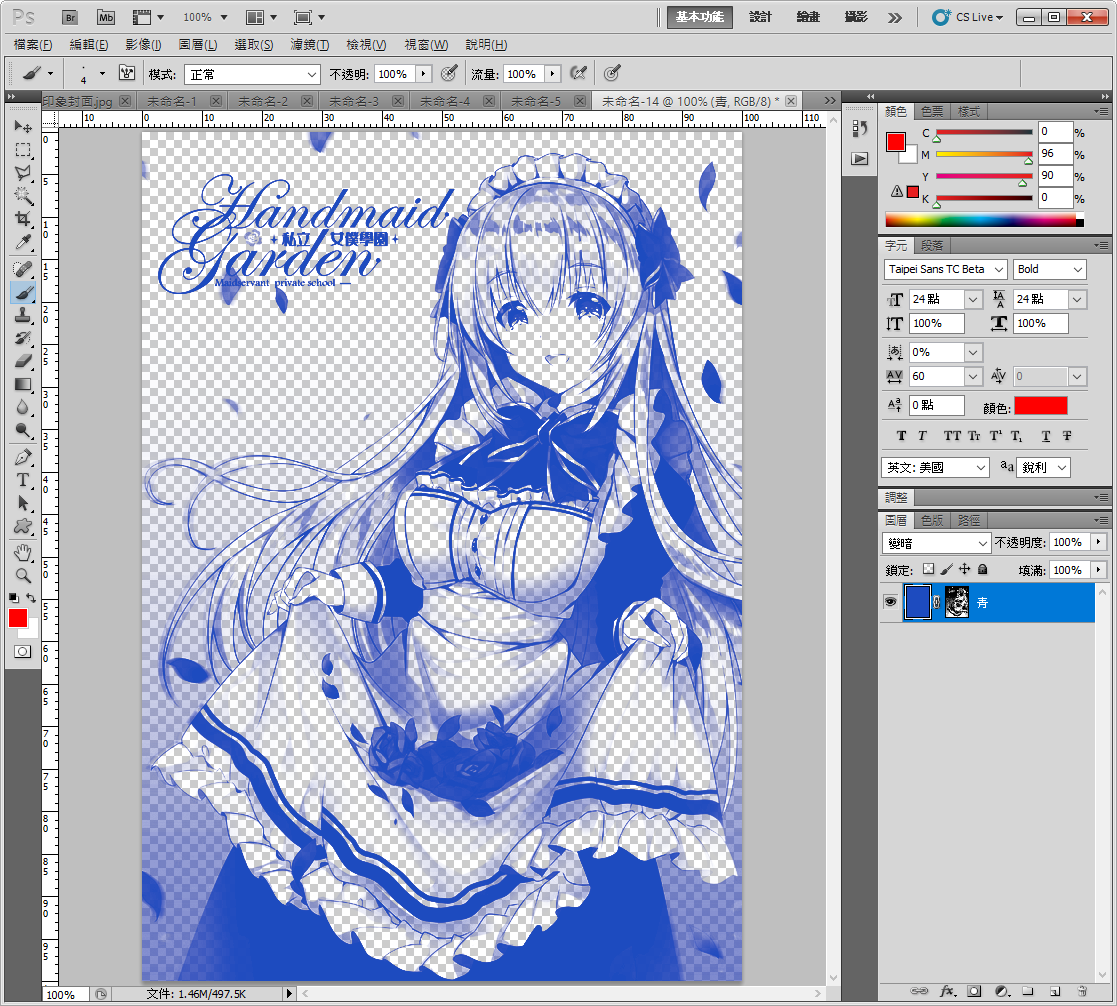

我們會看到單一色版的狀態:
當中,
灰白相間代表透明,
也就是說,
這是實際上印刷機印製這個版時的成果。
不過現在我們要做的是把遮色片弄出來,
這樣印刷廠才會收我們的檔案。

具體做法,

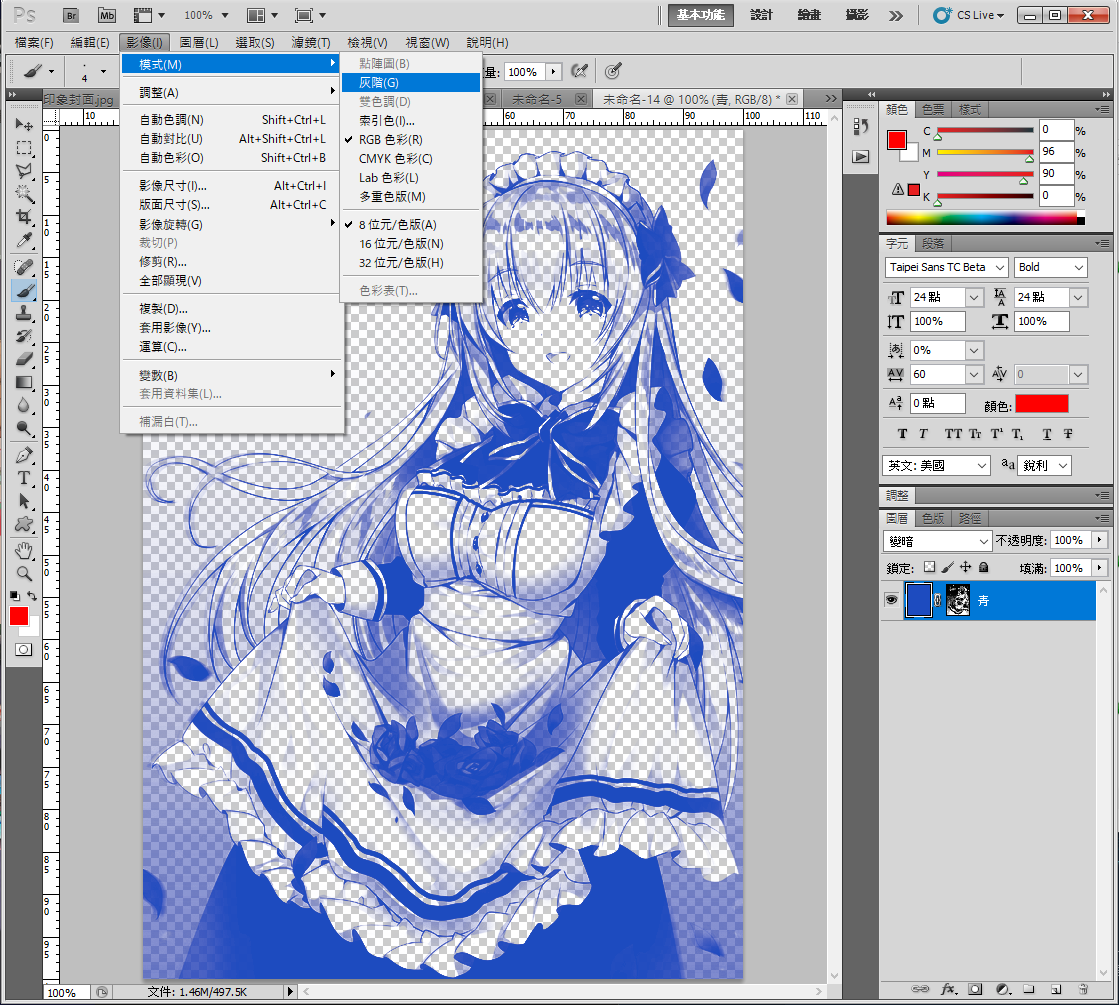

首先我們要先將色彩模式換成灰階:

接著在遮色片上按住Alt後點滑鼠左鍵進入遮色片模式,
接著全選→複製,
然後關掉遮色片,
直接將複製出來的圖片貼在原圖層上,
並且做一次「負片效果」:

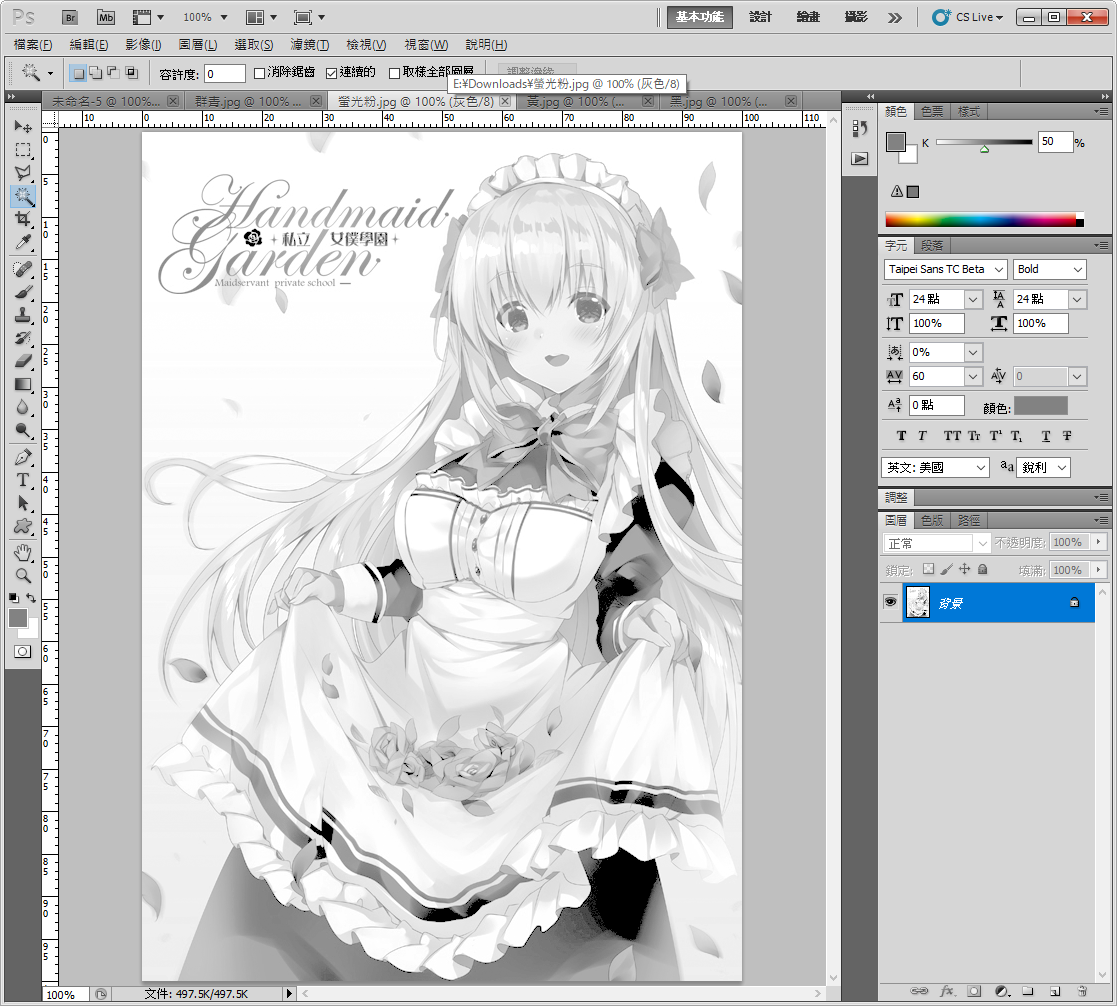

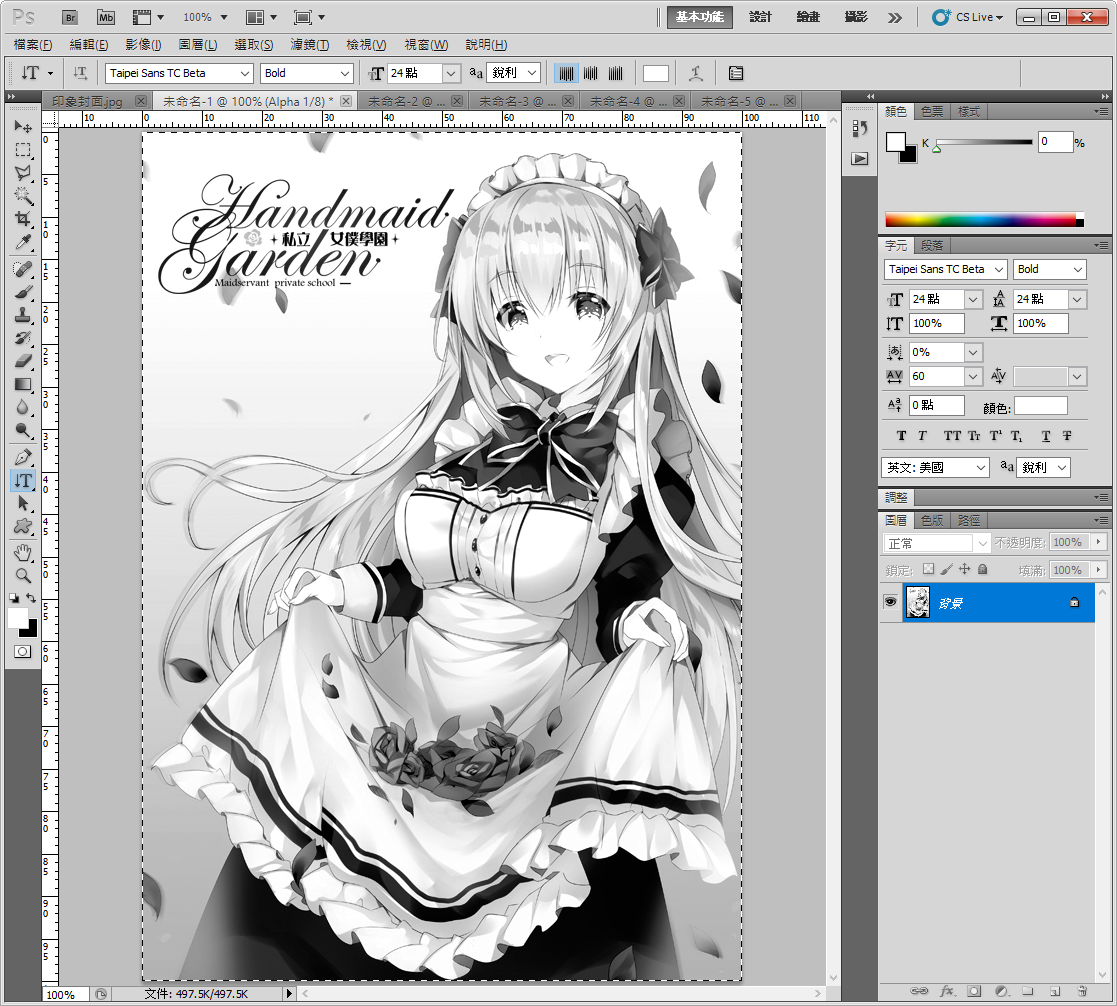

現在畫面上顯示的就是該色版最終要交給印刷廠的樣式了。
此時我們只需要將檔案平面化(圖層→影像平面化),
然後存成JPG或PSD或PDF格式即可。
記得,
你一定要告訴印刷廠這個色版是要印什麼顏色的,
建議可以弄在檔名上,
這樣你就不會搞混了。

以上4個檔案就是我們要交給印刷廠的「完稿」。
而最終印出來的成品就應該會像這樣:

但當然,
如果不小心發生錯位,
就可能會變成這樣:

原則上,
錯位很難避免,
但敝人算是誇張化了錯位的表現,
實際上的錯位,
可能只有這樣:

但不論如何,
只要有錯位看起來就會有殘影,
如果你覺得這種殘影很藝術很有趣,
那就不妨來試試看紙版印刷吧!

【例外的特殊色】

注意!
到目前為止所說的特殊色,
指的還是「墨水色」。
因為墨水本身具有透明度,
因此可以使用「變暗」的混色效果去疊加出我們要的彩色。
然而事情總有例外,
例如那個「金色」或「亮銀色」等等使用到「金屬顆粒」的顏色,
那這種顏色就是「不透明」的。
換句話說,
它會無法與下方顏色產生混色效果而是直接蓋住,
因此使用這種顏色的遮色片就不能使用「灰階」而只能使用「黑白」,
同時色彩的混色模式會比較接近「正常」而不是「變暗」。
具體什麼顏色屬於不透明的特殊色,
在製作之前請務必向印刷廠詢問清楚。
