775平台延壽 神板,華碩P5Q Deluxe主機板簡單介紹

天空の夜明け | 2015-04-12 23:54:36 | 巴幣 60 | 人氣 3774

註:imgur圖床被鎖,因此巴哈圖床和Picasa +-用

前幾天龜在網拍挖寶的時候就看到了一張P5Q Deluxe良品,僅賣850元

P45高階板賣這麼佛的價格很少見呀,怎麼能錯過這機會呢
(好險上次看到1.3K的同一張主板沒下手,這次就讓我現賺400啦~)

又撿到了一片775旗艦板能當備品,775再戰10年~~

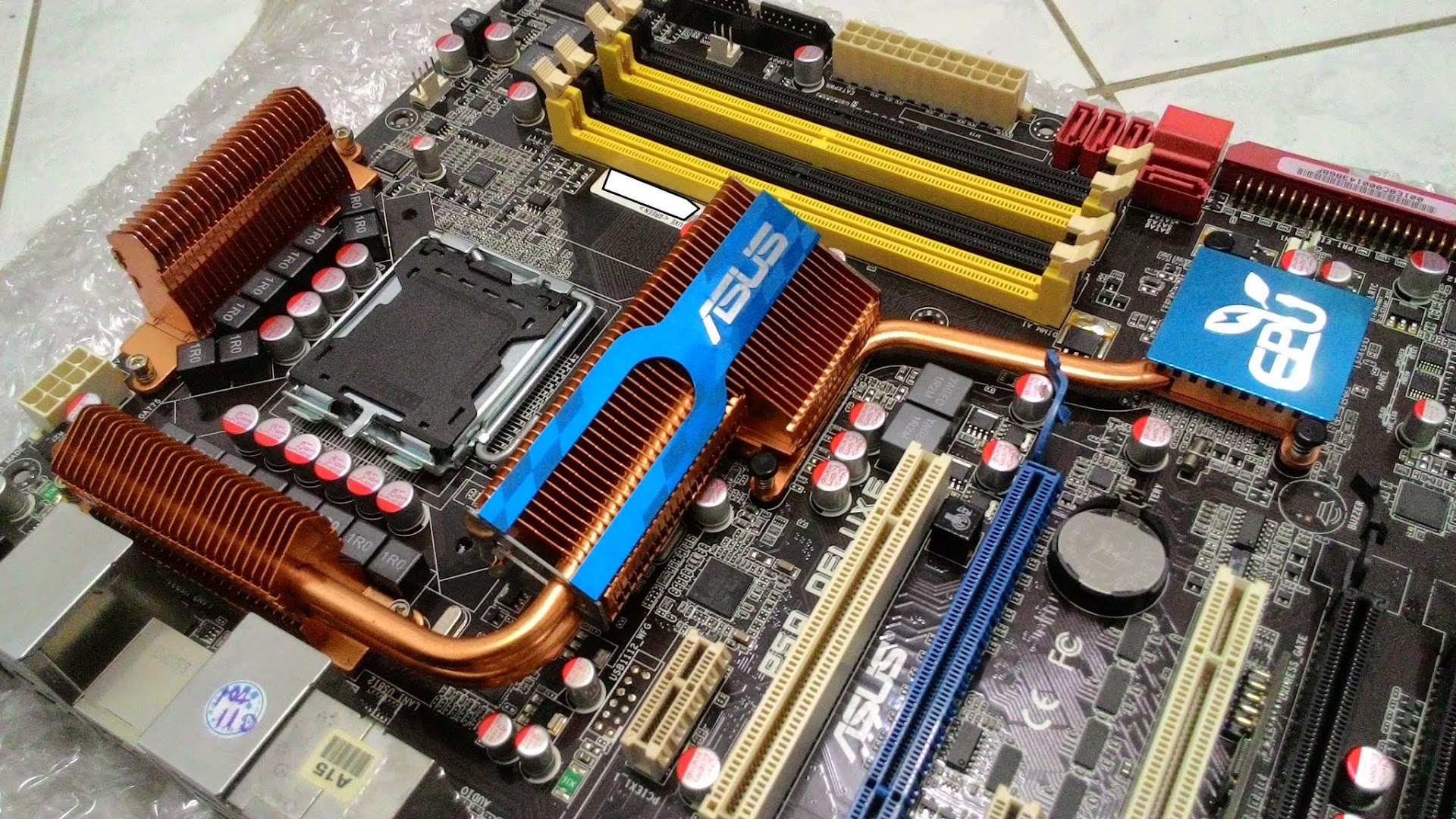

品相不錯






就算是到現在也還是很少見的超多相供電,16相供電


灑了滿滿的料!!


將Jumper調整後可將北橋與CPU加更多的電壓,一般來說當然是用不到啦


身為一張旗艦板,上面有八個SATA也是非常符合邏輯的


雙BIOS設計(這張還有775少見的UEFI BIOS可以用...不過評價不是很好,最後僅有一個BETA版)
裸測開關,接電後會亮紅光



豐富的後IO配置


1394,RS232,SPDIF和USB一應具全


接下來是其它晶片
Express Gate SSD版模組
號稱8秒開機就能上網,實際上就是一個微型Linux
下次介紹另一片P5Q Premium時再詳細介紹內部功能

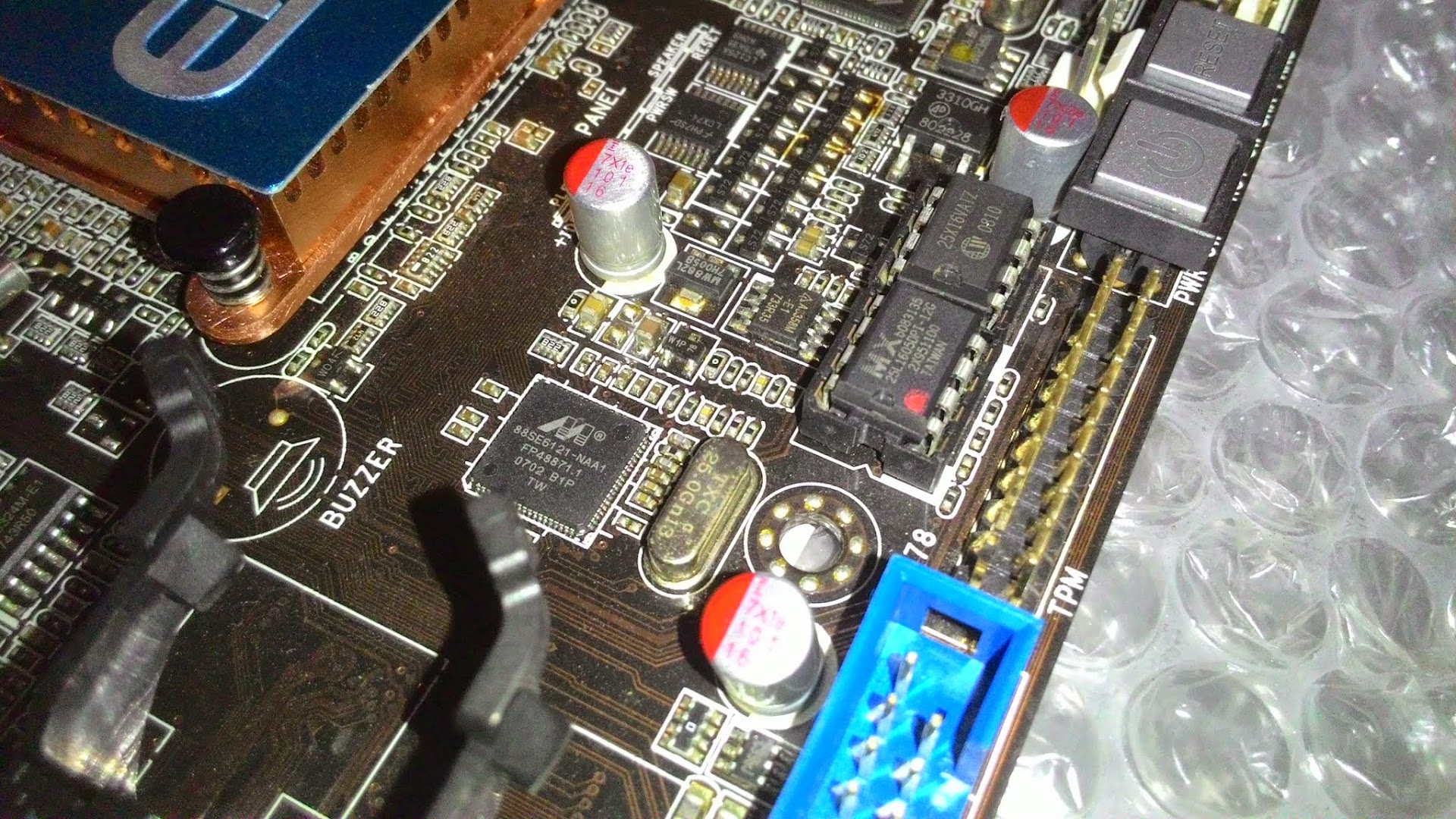

LSI FW3227提供了1394的功能

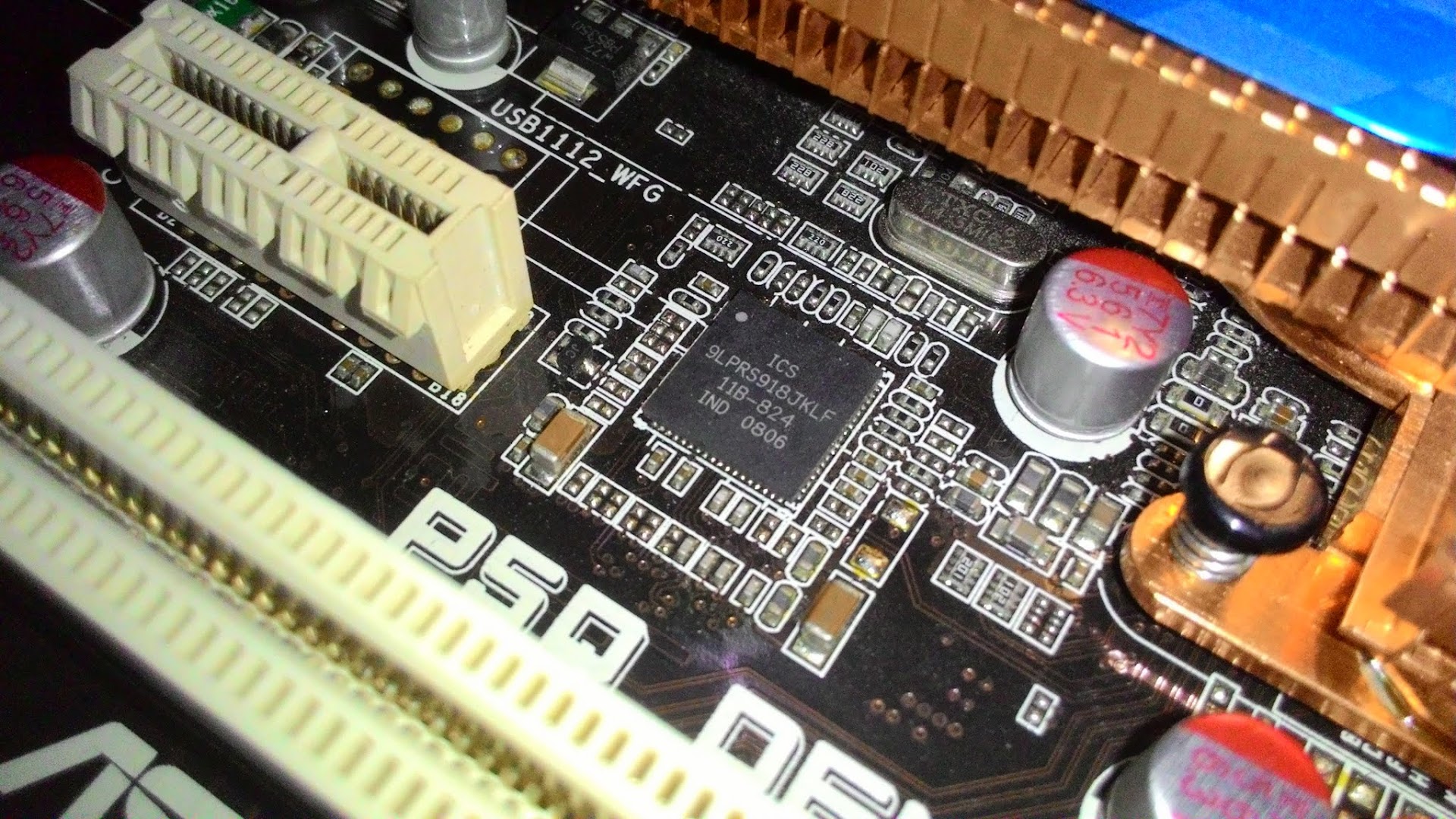

時脈產生器ICS 9LPRS918JKLF


EPU2晶片


W83667HG-A,Super I/O,到1156時期還有廠商在用


SiI5723CNU,走PCI-E頻寬的SATA擴充晶片


88SE6121,提供給後IO的eSATA和IDE接口(開機自檢超慢...不用IDE硬碟,索性關掉)


88E8001-LKJ1,網路晶片


88E8056-NNC1,網路晶片,軟網卡


GD75232,提供RS232


接下來是拆散熱片啦

MOS用的不是傳統D-PAK封裝的MOS,為了不破壞導熱墊片,因此就不撕下來看了


北橋為Intel P45 Express,上面的散熱膏已清除




南橋為ICH10R,支援AHCI與RAID功能
本來用的是導熱墊片,但已清除


散熱片的工藝不錯,採用扣fin處理






且上面似乎還有特殊處理過,沒有氧化
反倒是手上07年的P5K3 Deluxe已經有氧化了,光澤不再


以當年來說,這張要價將近10000,後來其它兄弟板有跳水
P5Q Premium與P5Q3 Deluxe都有跳到3K左右,實在很可惜當年沒去搶

以775平台來說這幾張都算頂級主板,該有的功能都有
且還多了一堆功能,超頻能力就不用多說惹,16相供電不是喊假的

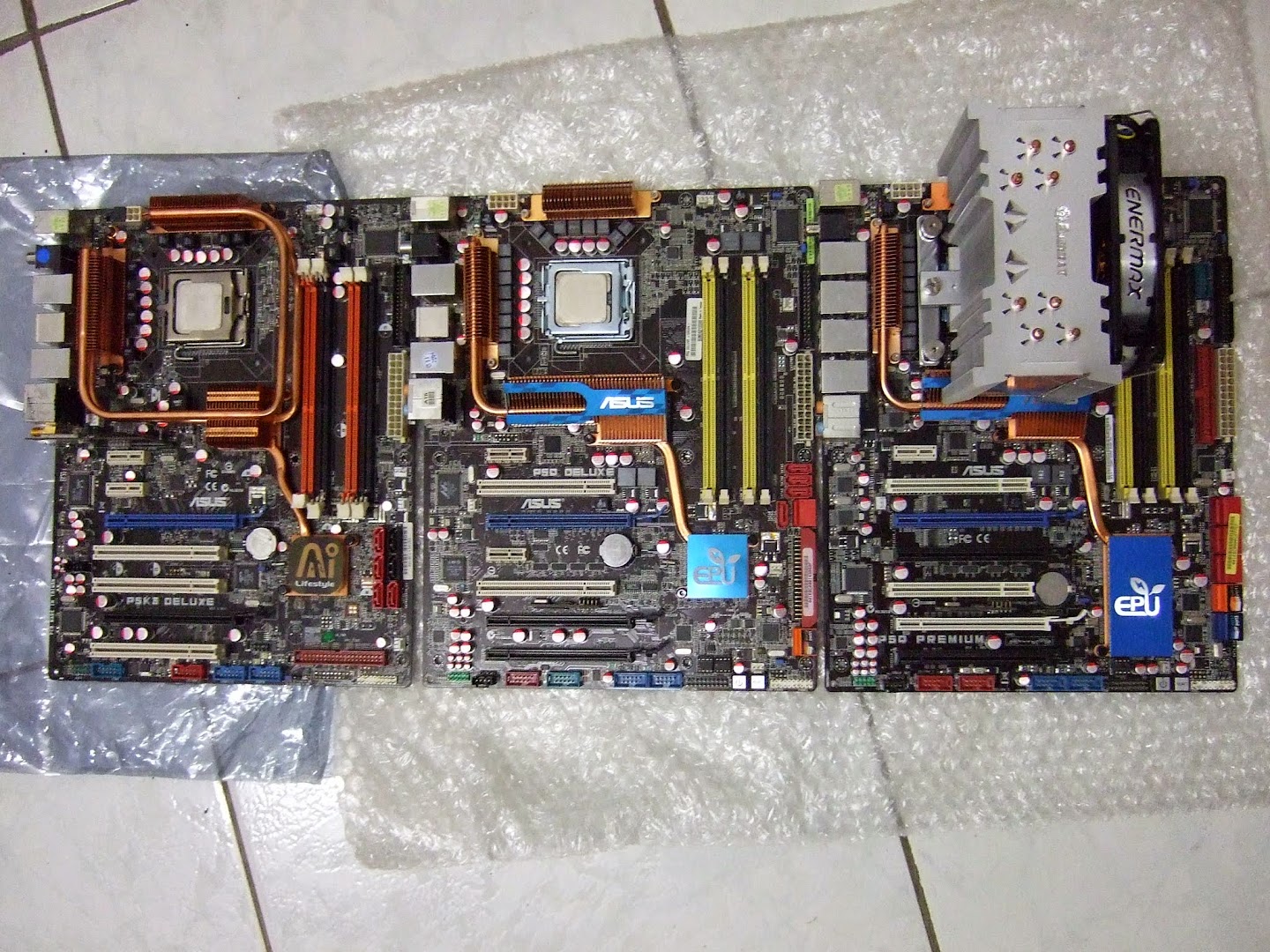

華碩775旗艦板P5Q Premium與P5Q Deluxe兄弟~



最近沒時間玩775,僅開機看看


已備好兩片備板,準備長期抗戰


目前775超頻教學難產中
升級計畫教學還是WiP狀態(Work in progress)
