觀看這篇教學前 請先看:目錄

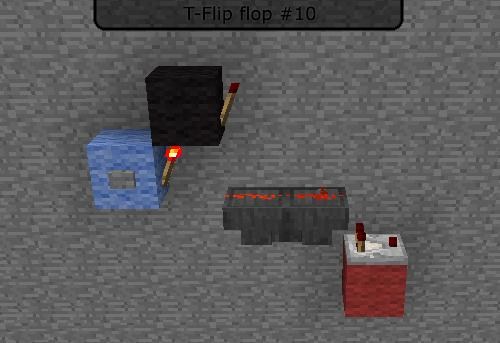

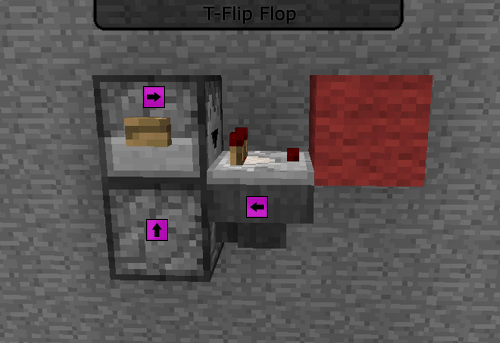

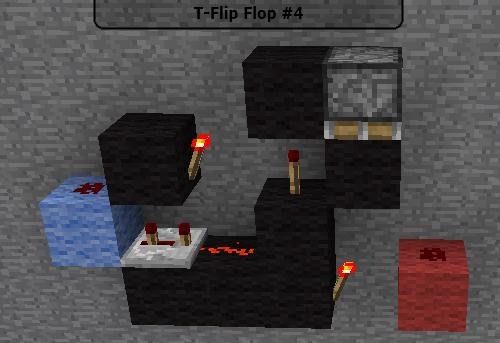

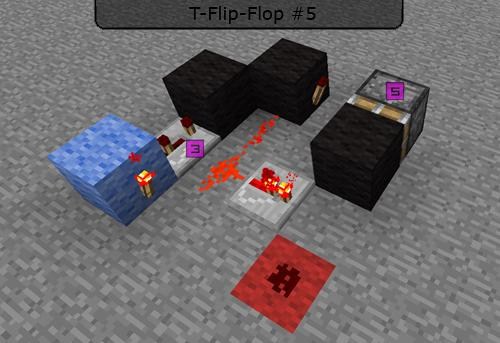

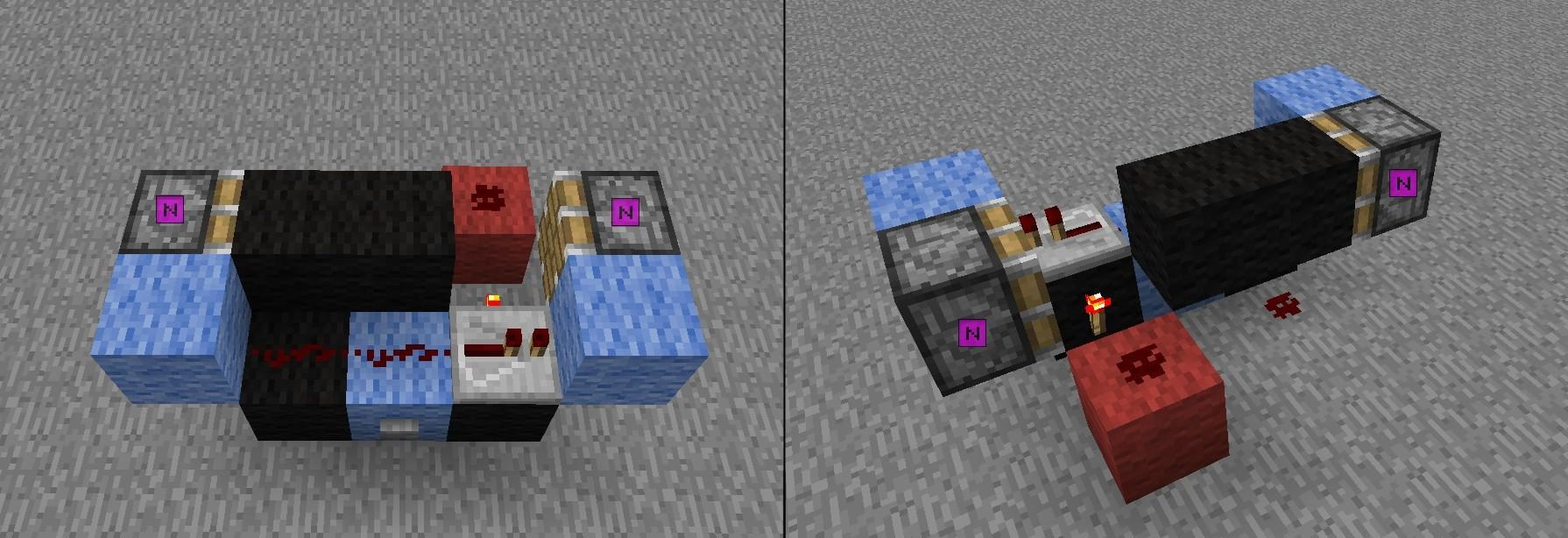

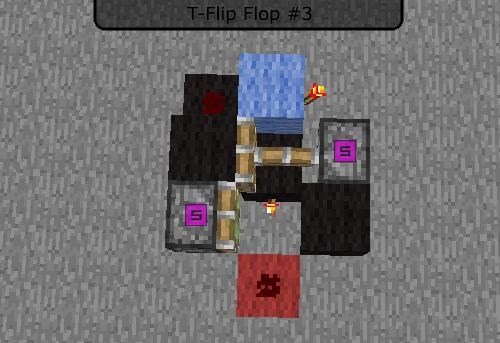

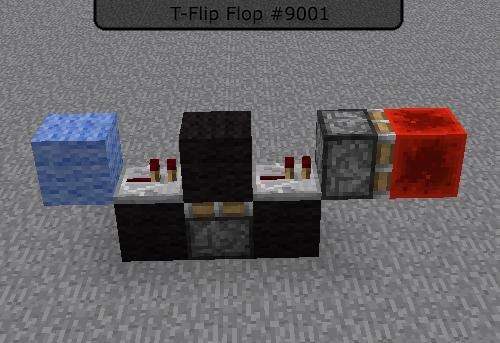

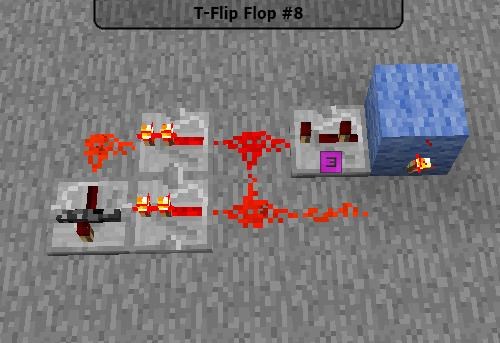

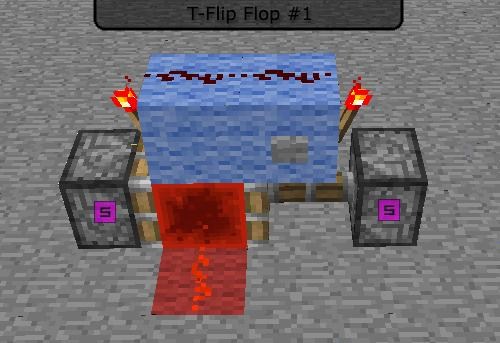

8.T型正反器
俗稱按鈕雙開關 這個大家都懂的
輸入端改變兩次 輸出才改變一次

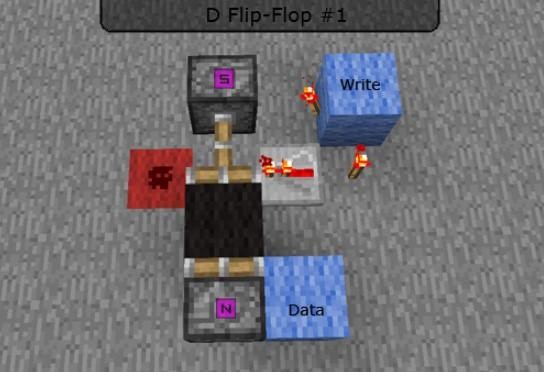

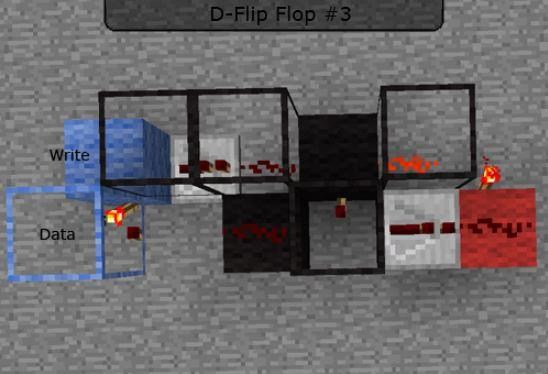

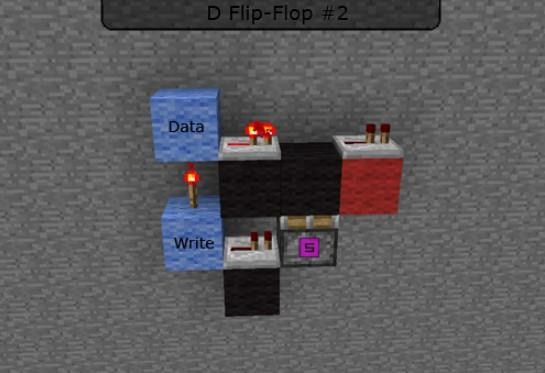

9.D型正反器
兩個輸入D與Clock
當條件滿足時 輸出Q會與D的狀態相同
所謂的條件就是 Clock 時鐘輸入
前一個輸出端Q連到下一個的輸入端D 然後共用時鐘輸入 可得到移位器
使用時通常都只有一個輸出端Q 忽略Q'(Q的NOT)

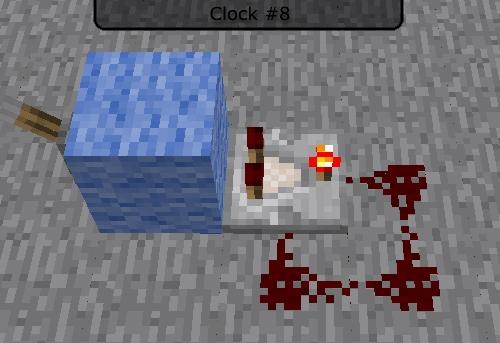

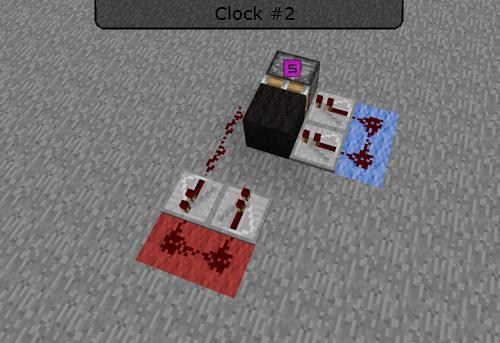

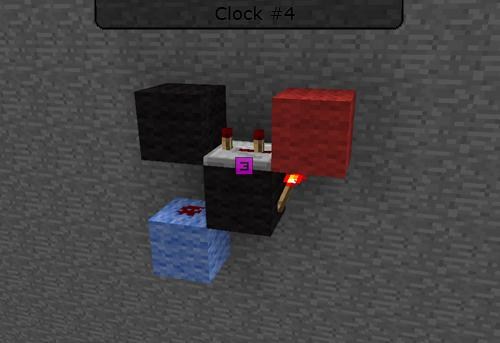

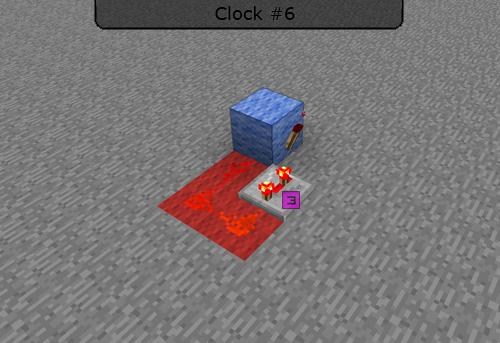

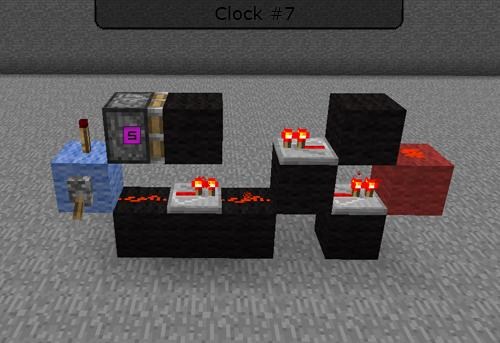

10.循環/連閃
這個基本上沒什麼好說的...就是連閃器

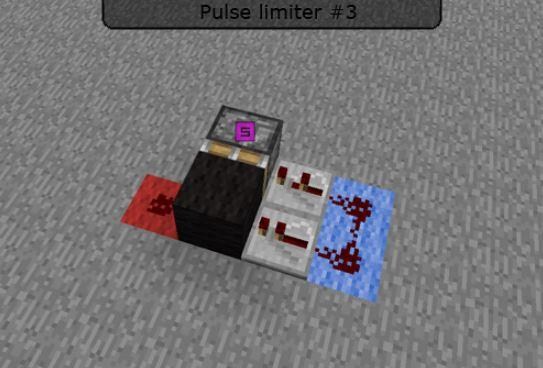

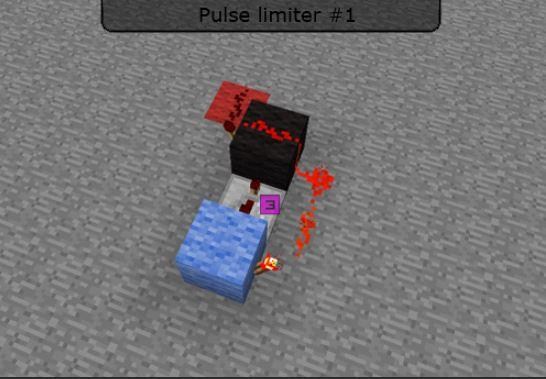

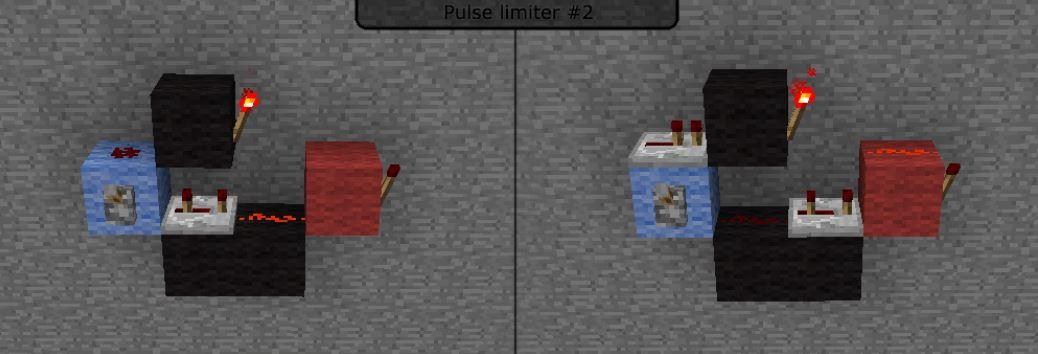

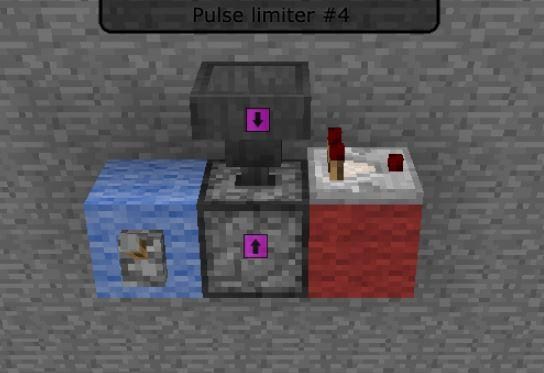

11.脈衝發射器/上緣處發
上緣處發 俗稱脈衝發射器
用於縮短訊號
只有當輸入端從0變為1時 才輸出訊號

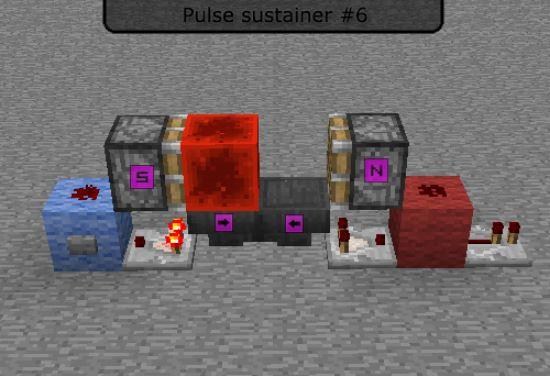

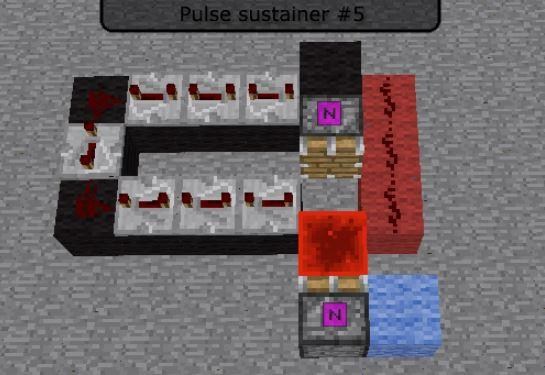

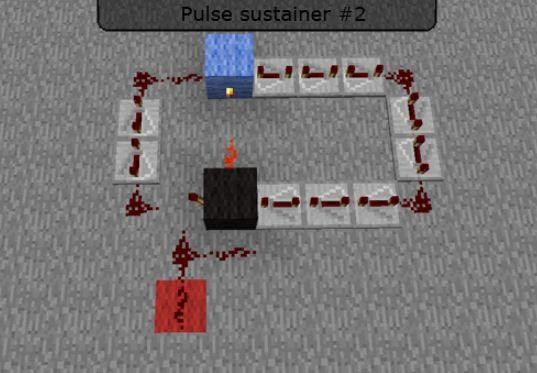

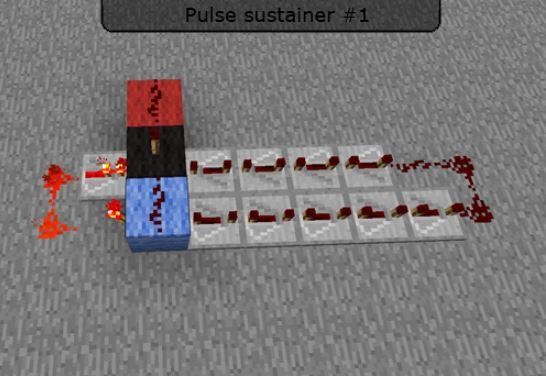

12.脈衝延長器
用於延長訊號的長度
通常都用RS正反器來製作

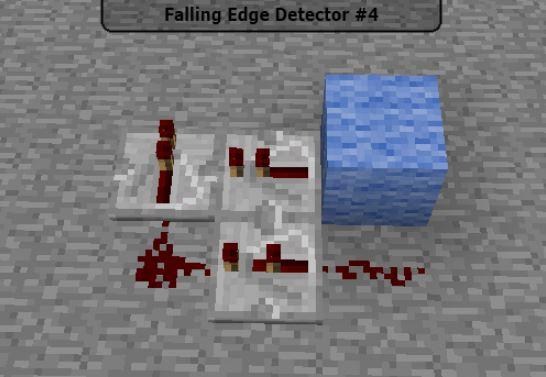

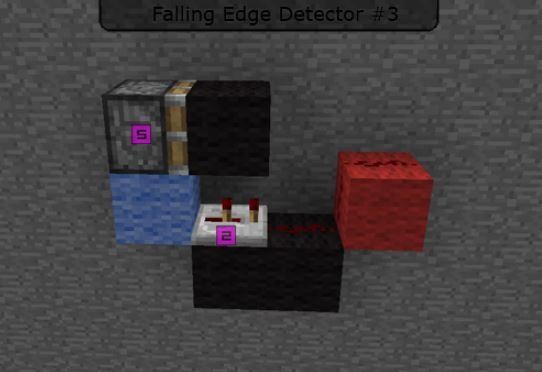

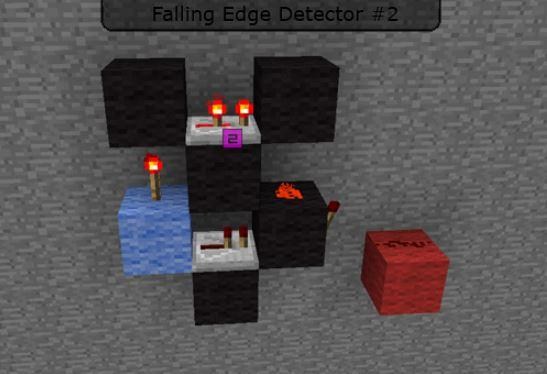

13.下緣處發
只有當輸入從1變為0時 才產生訊號
常用來做製作較複雜的活塞門
14.雙緣處發
當輸入從0變為1 或 從1變為0 都會產生一個訊號

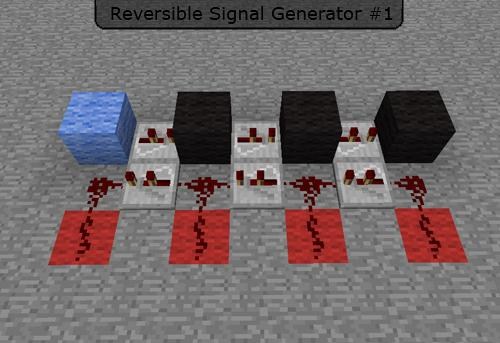

15.ABBA器
常運用在活塞 假設有A B C 3個活塞
開啟時以A>B>C順序打開 關閉時C>B>A
以上
