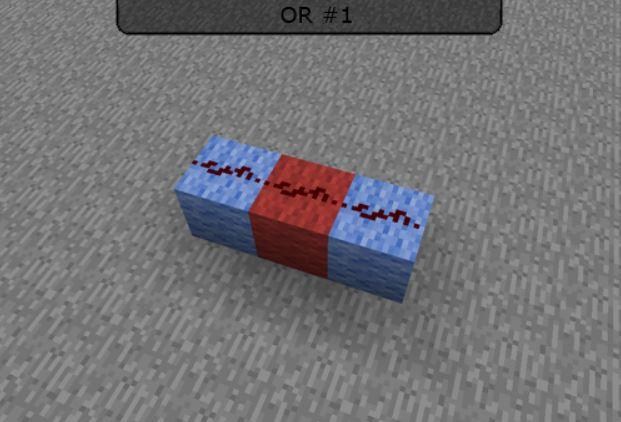

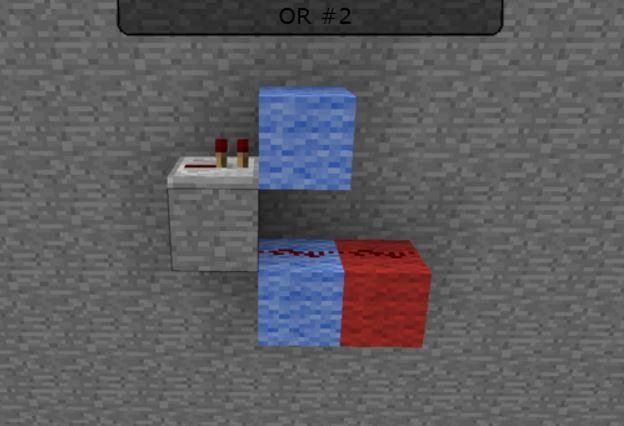

1.OR
兩個輸入一個輸出 任意輸入為1 則輸出為1

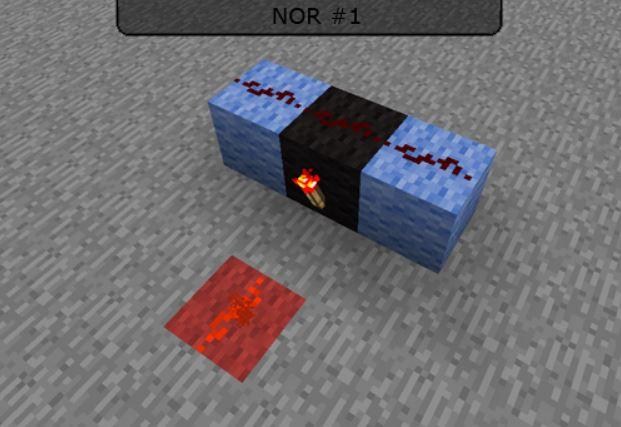

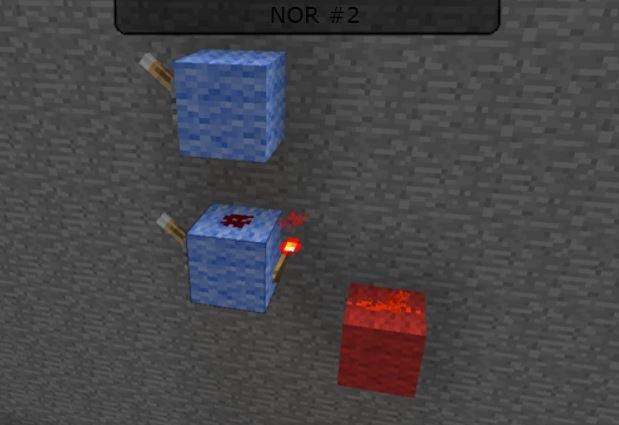

2.NOR
顧名思義 就是OR在加上NOT(取反) 兩個輸入 一個輸出 任意輸入為1 則輸出為0

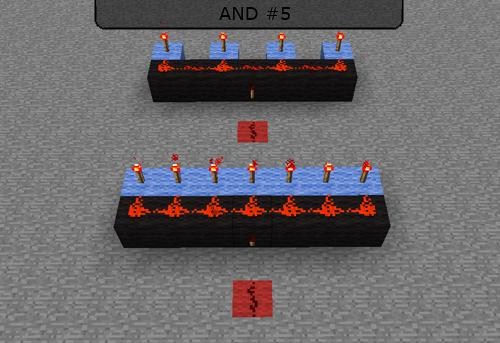

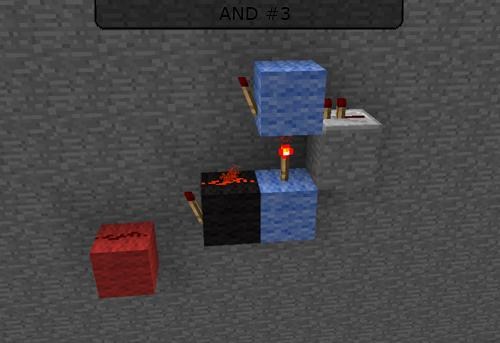

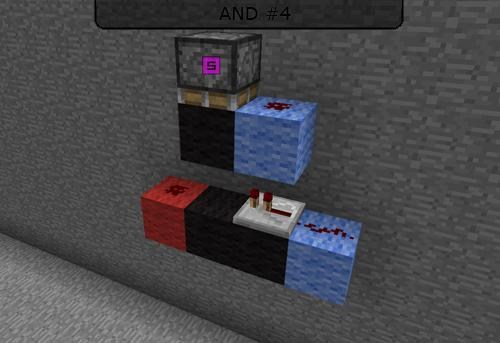

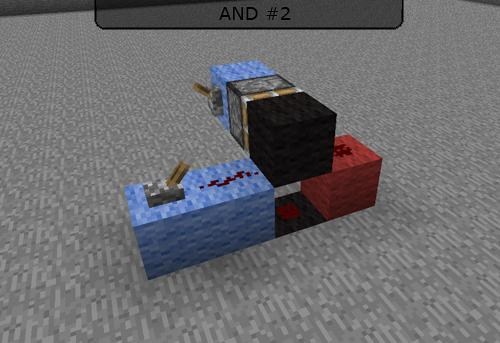

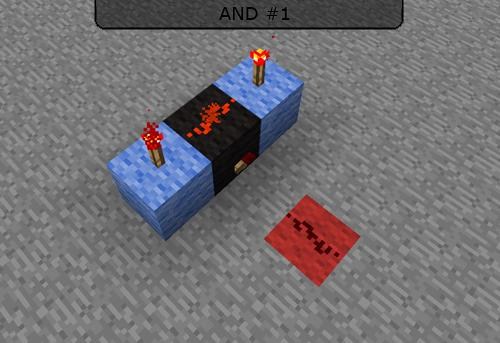

3.AND
兩個輸入一個輸出 兩個輸入都為1時 輸出才為1

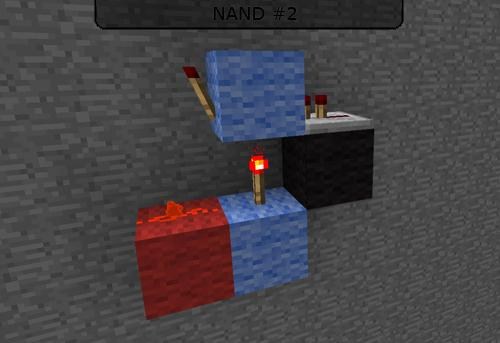

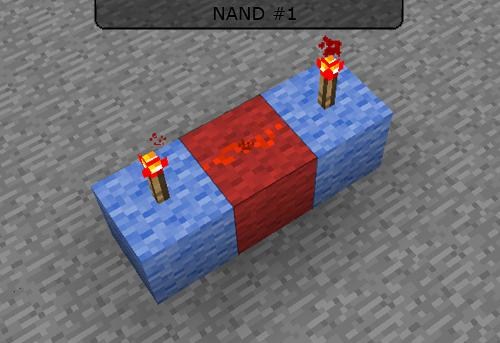

4.NAND
AND加上NOT

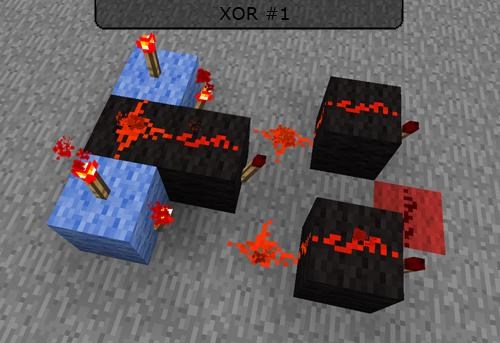

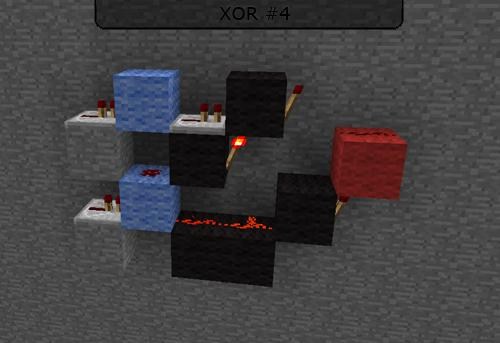

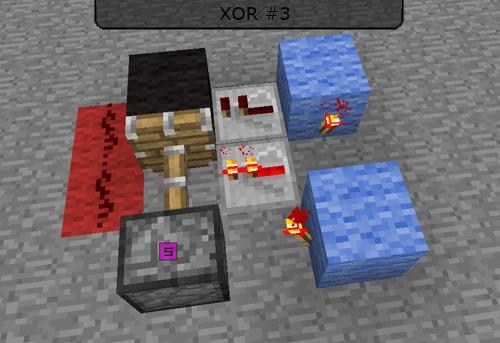

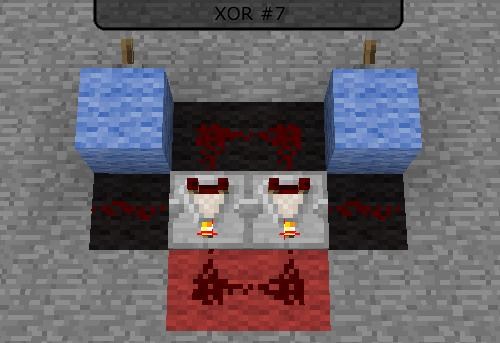

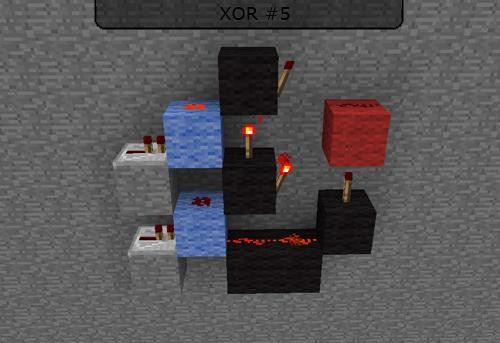

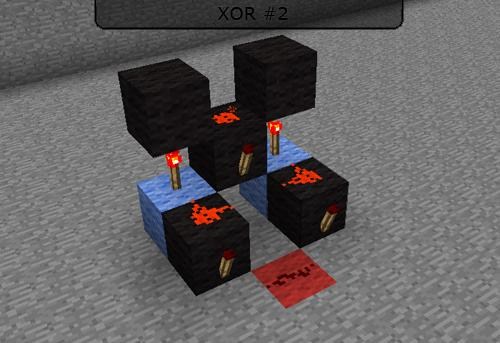

5.XOR
俗稱的拉桿雙開關 只有當兩個輸入不同時 輸出才為1

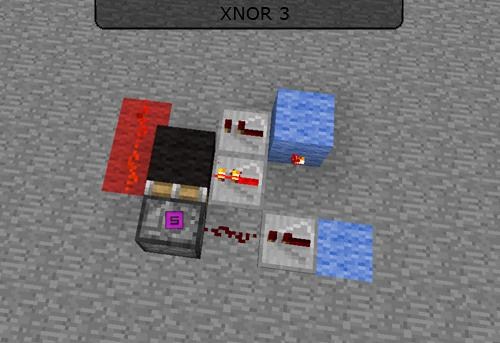

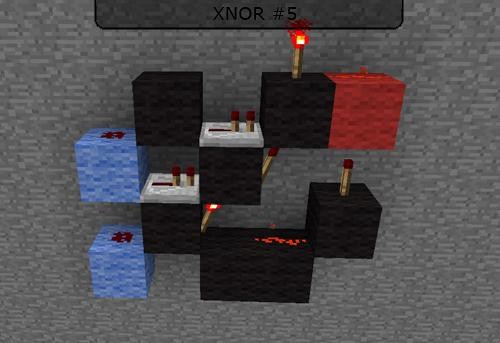

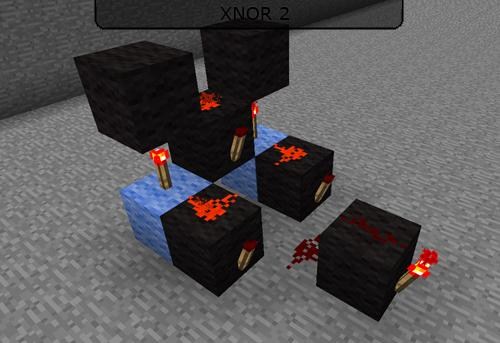

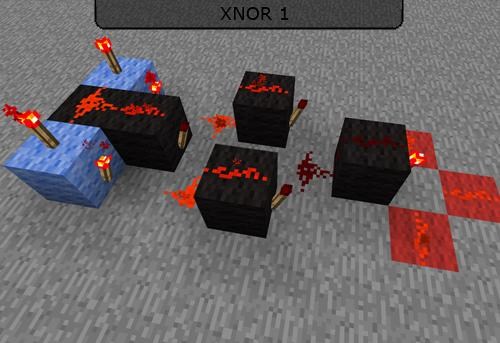

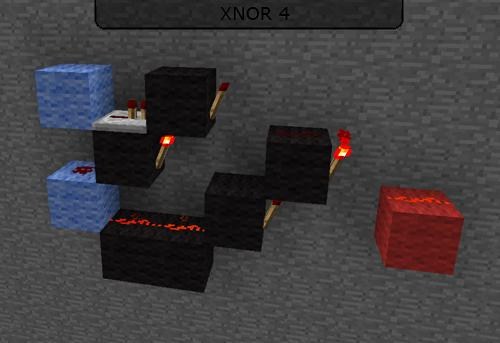

6.XNOR
XOR加上NOT

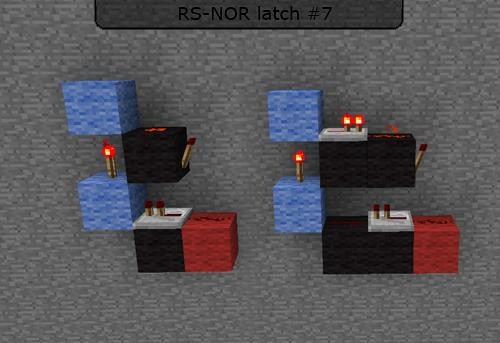

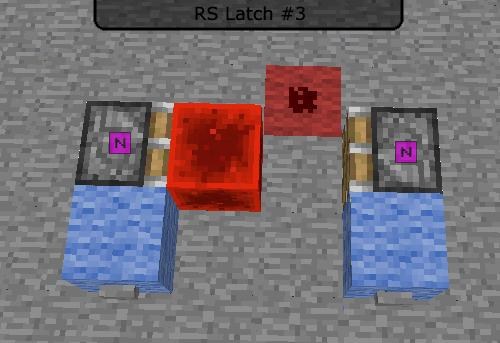

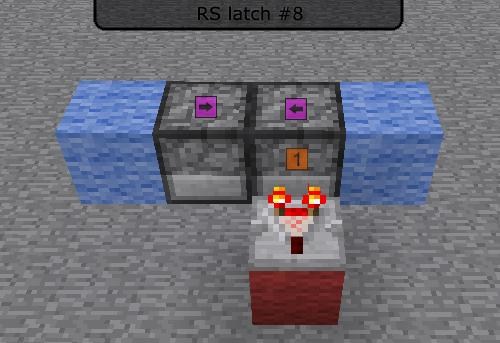

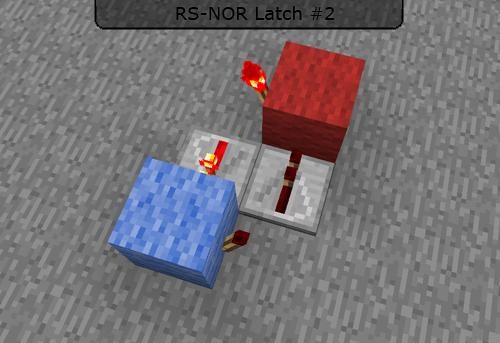

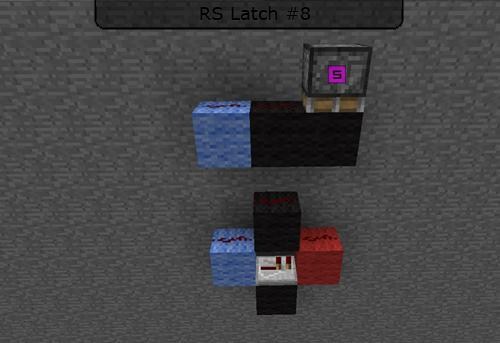

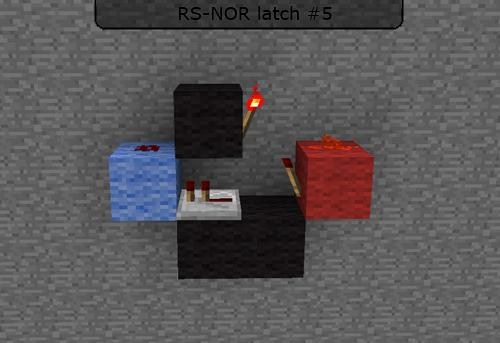

7.RS(NOR) latch (RS正反器)
基本上就是兩個NOR首尾相接 是最基本的儲存器
當R=1 S=0 時 Q=0 Q'=1
當R=0 S=1 時 Q=1 Q'=0
Q'為Q的NOT
以上
