【DIY】嗶嗶換叭叭~自己安裝蝸牛喇叭(新增)

作者:超巨型袋鼠人│2009-11-02 23:03:08│贊助:2│人氣:6547
因為原廠喇叭軟弱無力的嗶嗶聲,無法對付我家這邊耳朵長X皮的路隊長,只好來點更猛的...

今天的主題是

~如何改裝蝸牛喇叭~

以下開始教學



BOSCH蝸牛喇叭
蠻多人推薦這個牌子,又剛好在促銷有打折所以就入手了,
高低音各一顆,雖然也可以只接一個,可是聲音會很怪...
聽說PIAA的也不錯,可惜有點貴,等我聽膩這款再說吧~


開始安裝

首先打開引擎蓋,把水箱護罩上方的塑膠螺絲拆掉,用一字起子可以輕鬆撬開,如圖
有拆會比較好作業,當然不拆也可以,只是空間較窄作業時扳手會比較難轉。

從水箱護罩上方往下看,就可以看到原廠喇叭(這台有兩顆)
紅色箭頭就是固定螺絲,轉開螺絲、拔掉接頭喇叭就可以取下。

拆下來的原廠喇叭

左邊是原廠喇叭、右邊則是新喇叭,箭頭處的金屬片就是用來插原廠接頭的部位。
正負電不用分,隨便挑一個插,剩下另一個接地(原廠喇叭整顆都是金屬所以沒有接地線)

這就是原廠線組的接頭,把新喇叭的金屬片插進這邊。

然後把新喇叭固定在原來喇叭的位置,螺絲鎖緊。
當然也可以視情況自由調整適合的地方,不過直接鎖在原處最方便(反正螺絲孔和底座是現成的)
注意喇叭口一定要朝下,要不然進水就好玩了。

最後把喇叭上的負極(空的那個金屬片)搭鐵接地,我是鎖在這兩顆螺絲上,如圖

另外附上繼電器照片,因為我這台原廠就有兩顆喇叭,所以直接替換即可,
如果只有一顆的,就要多買一些線材和繼電器才能順利安裝。

安裝完後,到駕駛座按按喇叭測試看看有沒有接好(兩顆都響是和聲,只有一顆響就要再檢查)
確定沒問題,把水箱護罩鎖好、引擎蓋蓋回去,就完工了。


小小心得

這次仍然是DIY程度不高的簡單安裝,拆了舊的裝上新的就完成,輕輕鬆鬆~
聽說有不少機車族也有改裝蝸牛喇叭,我的工讀生有一個甚至裝牛聲喇叭(囧)

唯一要注意的一點,就是這種喇叭的「叭」聲比原廠的還要大很多,
請輕輕按就好,千萬別像原廠的那樣暴力狂按,會嚇到人(第一次按我自己也被嚇到)


預告
下一次應該就是說好的外掛霧燈,只不過要先等我搞定這堆混亂的線組再說...


=====================11月3日新增====================

因為趕著在天黑前弄完,而且又沒空去買材料,所以接地時只有剝皮後直接鎖上,
雖然喇叭可以正常使用,不過心裡總是有點毛毛的,今天決定拆開來重新接好。

以下補完


Y字收尾接頭,材料行有賣,聽說一個1元,我是去水電行時順便買,三個5元(老闆要討生活咩)

把之前隨便鎖在螺絲上的兩條電線拆下來,剪掉已經扭曲破損的部分,
接著剝一小段出來,反折後連同電線本身一起塞進接頭,並壓扁固定。

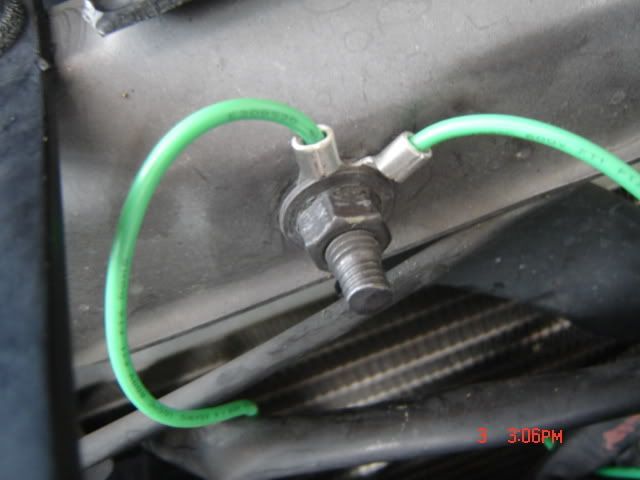

兩條接頭完成後,再鎖回去原本那顆螺絲搭鐵,就完工了。
